新製品 手動直動X軸ステージ
新製品は新製品は、B11シリーズに比べ、耐荷重が2倍に改善（□40のケース）
新製品の特長 |
特 長 ●豊富なオプション送り方式変更、クランプ方式変更、グリース変更など、 ●テーブルサイズ40mm×40mm、60mm×60mmの2種類を用意。 ●軽量・高精度本体（ベース）にアルミ、送り機構部に ＊1:送り機構部の送り方式はマイクロメータの他に送りねじやデジマチックマイクロメータ等に変更可能。 用 途 ●カメラ、顕微鏡、センサ、光学部品の精密調整。 ●半導体や液晶、計測器関連の生産、組立、検査工程の位置決め。 ●光学実験
|
|---|---|
本体選定 |
 |
新規オプション機能 |
送りツマミ位置を選択 ●送りツマミ位置センタ押しとサイド押し
 送りツマミの勝手違いを選択 ●送りツマミ位置センタ押しとサイド押し

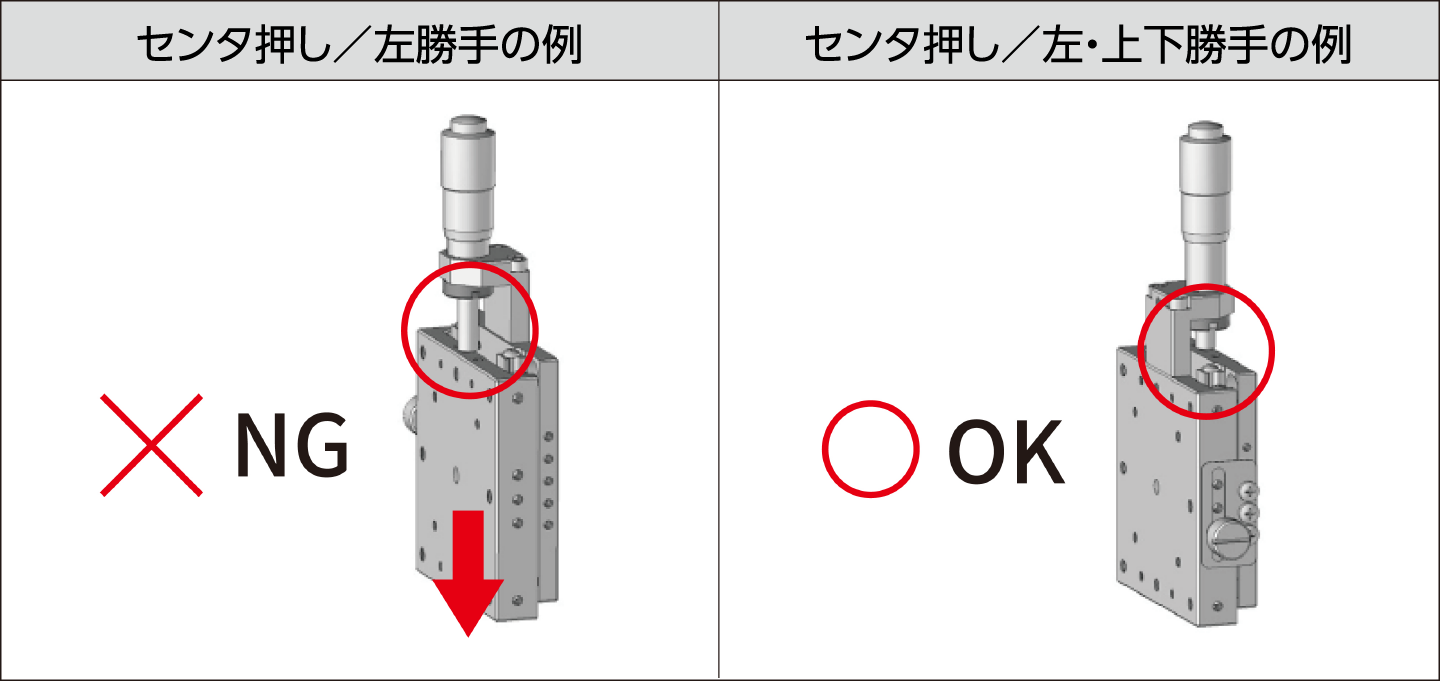

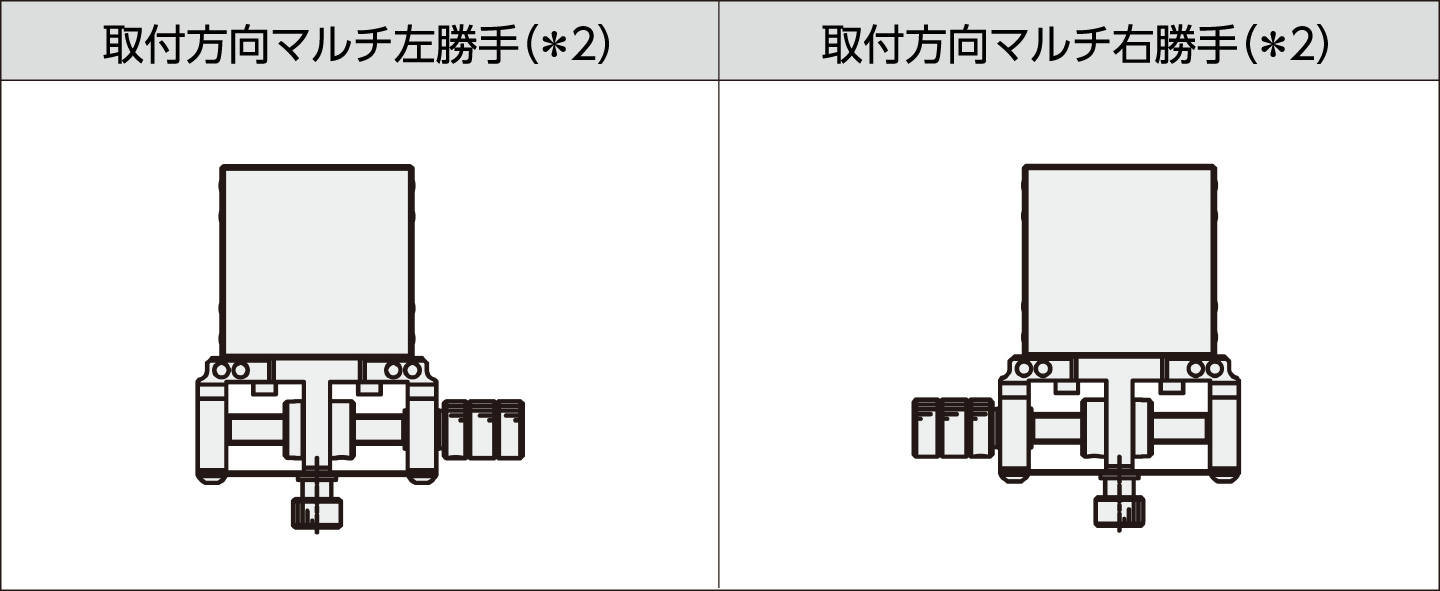

  ＊2:取付方向マルチ選択時は、送りツマミ位置＝サイド押し、送り方式＝送りねじ0.5mmピッチ、クランプ方式＝操作側クランプのみ選択可能です。取付方向マルチ仕様は垂直設置において、送りねじの向きに制約されずに設置姿勢を選ぶことができます。  左勝手もしくは右勝手を選択しマイクロメータ ●垂直設置可能な送りツマミの勝手について

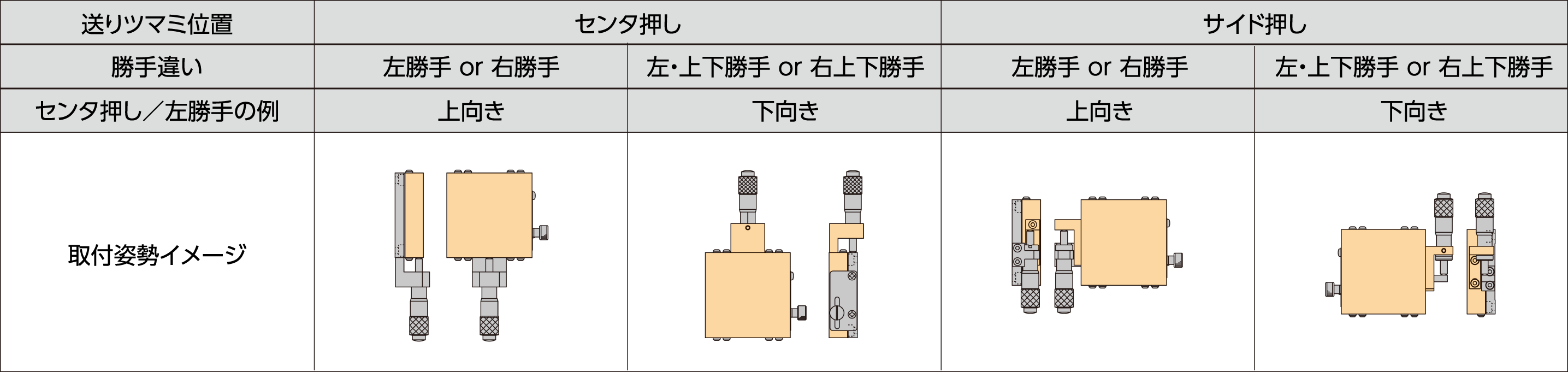

 垂直設置の場合は上図いずれかのパターンからお選びください。 送り方式 ●送り方式の特長とイメージ

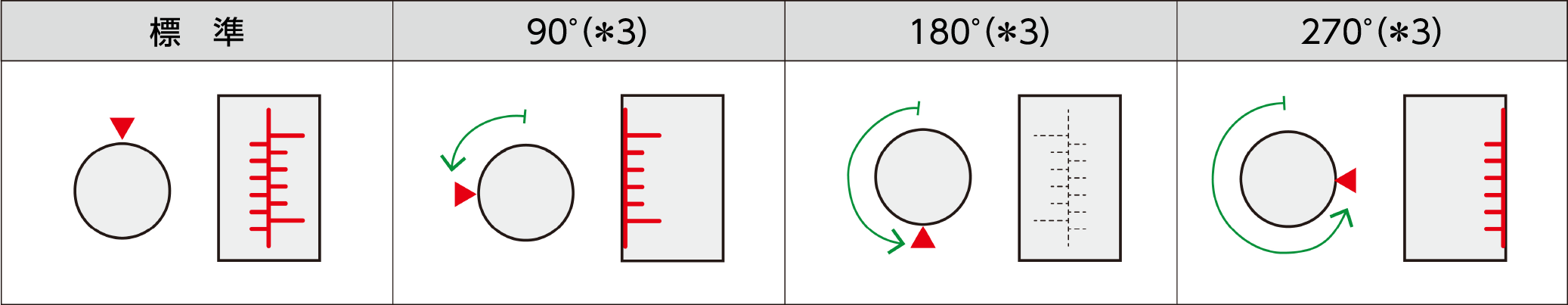

 送り方式＝マイクロなしを選択した場合は、別途送り機構をご用意ください。 目盛り取付角度 ●マイクロ取付角度
  ＊3:マイクロ取付角度＝90°／180°／270°は送り方式＝標準マイクロメータ／ クランプ取付対応 ●クランプ方式の特長とイメージ

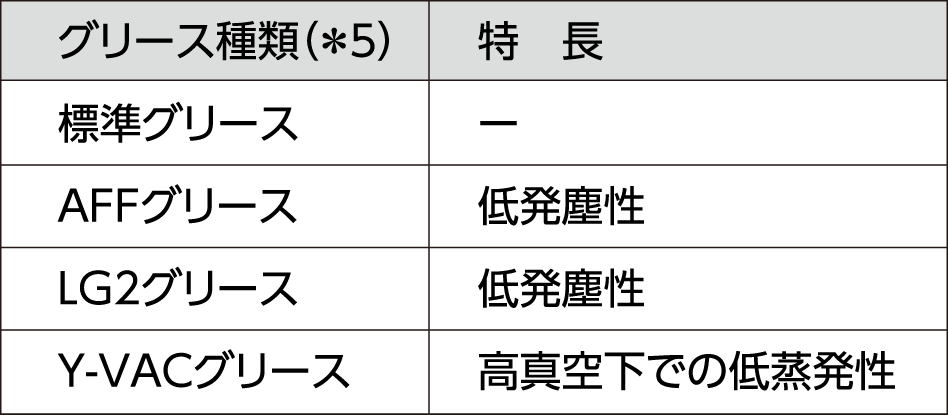

 ＊4:クランプ方式＝対向クランプ／操作側クランプはサイド押しのみ選択可能です。 グリース選択 ●グリース種類とその特長
 ＊5:グリース種類は耐環境性を保証するものではありません。 グリース選択 ●駿河精機のステージは、工場出荷の際に厳重な製品検査を行っています。
検査結果が記載された検査成績書の添付をご希望の場合は「検査成績書:あり」を 選択してください。 〈 検査項目の一例（検査項目は機種により異なります。）〉
|
スペック比較 |
 ＊6:最大搭載荷重定義:手動にて駆動可能、物理的破損を生じない荷重 |

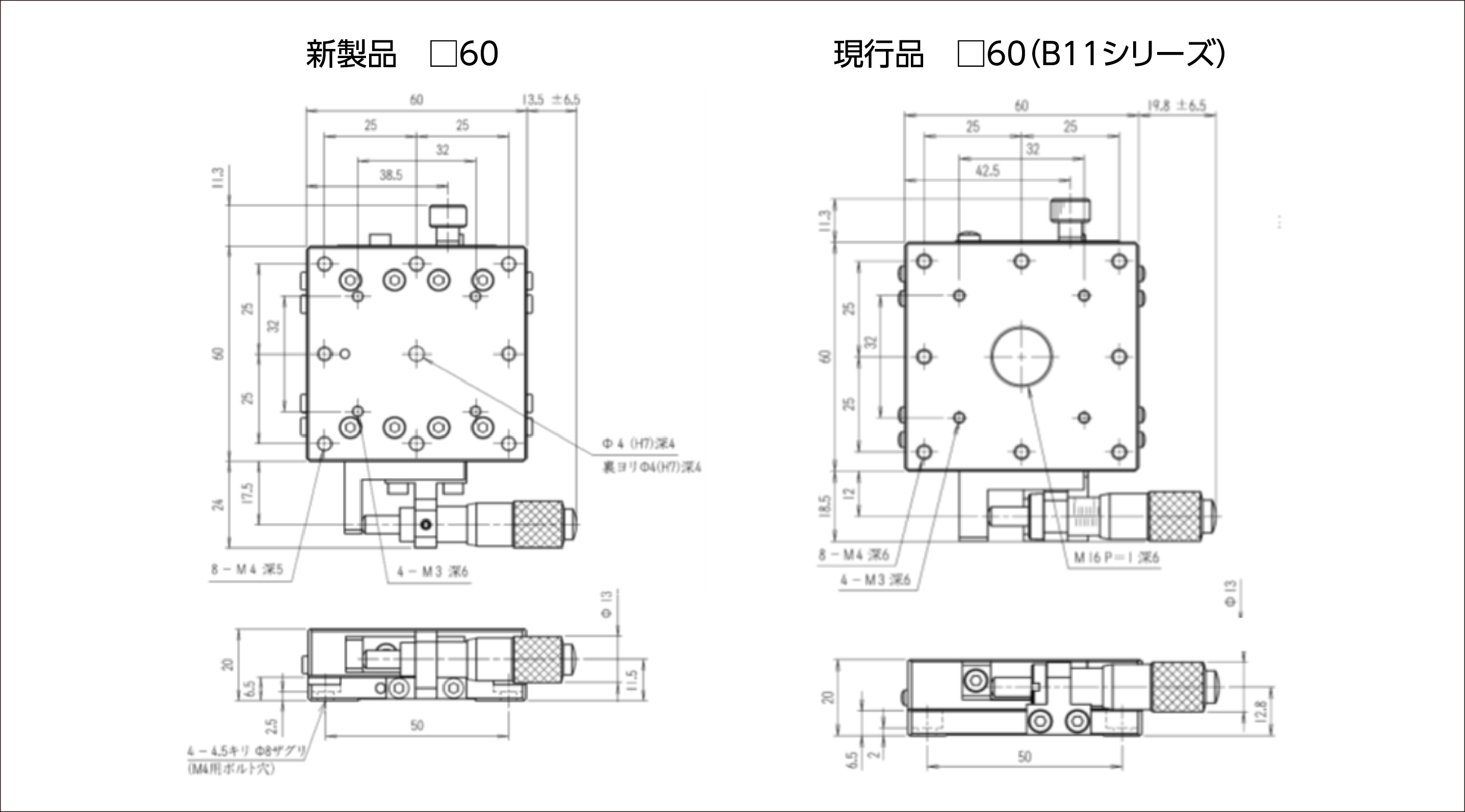

外形図比較 |
 お客様自身でのステージ組合せ位置の再現性向上に役立ちます。 |
新製品の3D CADデータは、ステージ選定ツールで取得できます。
