スペック
見積リストに追加する| 基本項目 | 型式 | BSS16-25ASH |
|---|---|---|

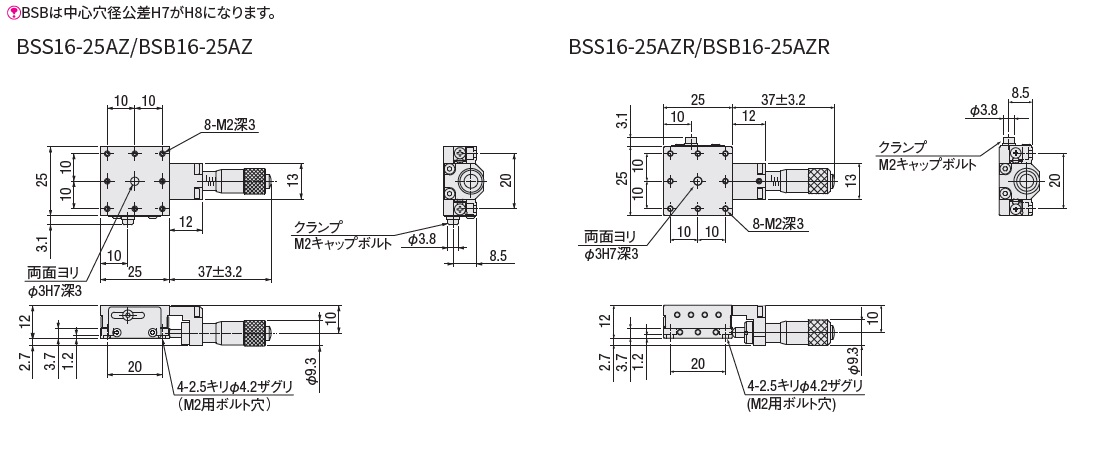

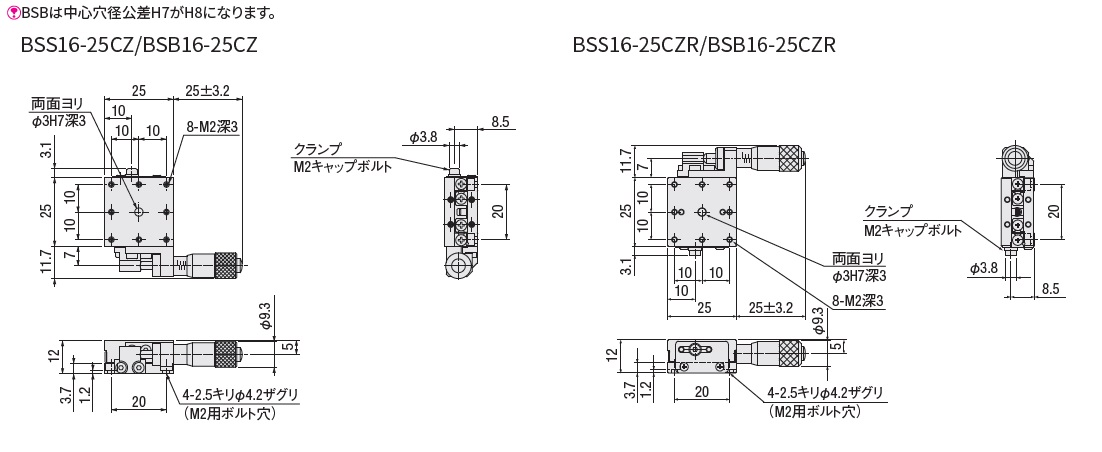

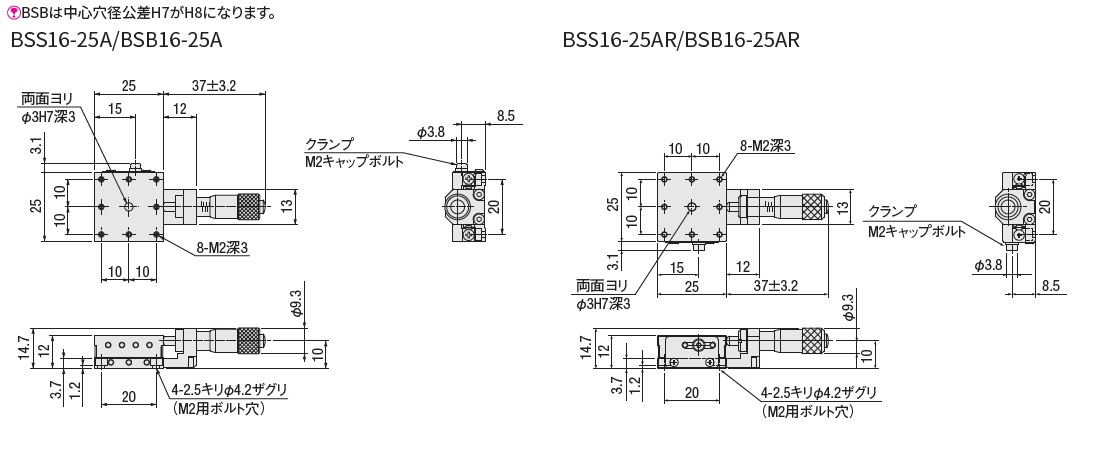

| CAD |
|
|
| 定価（1台） | 19,000円 | |
| 定価（2台～） | 15,500円 | |
| 定価（13台～） | 15,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ[mm] | 25×25 |
| 移動量[mm] | 6.4 | |
| 移動量 | ±3.2mm | |
| ガイド | リニアボールガイド | |
| 本体色 | シルバー | |
| 主材質 | ステンレス-無電解ニッケルメッキ処理 | |
| 耐荷重(水平置き)[kgf] | 4 | |
| 耐荷重(垂直使い)[kgf] | 1 | |
| 耐荷重(水平置き)[N] | 39.2 | |
| 耐荷重(垂直使い)[N] | 9.8 | |
| 送り方式 ：送りねじ |
送りねじ［六角レンチ］(P=0.5mm) | |
| 基本仕様Ⅱ | 送り位置 | センター |
| 勝手仕様 | 標準 | |
| クランプ方式 | 標準 | |
| グリース仕様 | 標準グリース | |
| 分解能 | 送りねじ1回転の移動量 [mm] |
0.5 |
| 移動精度 | 移動精度:真直度[μm以内] | 3 |
| 移動精度:ピッチング [″以内] |
30 | |
| 移動精度:ヨーイング [″以内] |
25 | |
| 運動の平行度[μm以内] | 10 | |
| 剛性 | 許容モーメント荷重:ピッチ[N・m] | 2 |
| 許容モーメント荷重:ヨー [N・m] | 2 | |
| 許容モーメント荷重:ロール[N・m] | 3.5 | |
| モーメント剛性:ピッチ[″/N・cm] | 1.9 | |
| モーメント剛性:ヨー [″/N・cm] | 1.1 | |
| モーメント剛性:ロール[″/N・cm] | 1.1 | |
| 公差 | 平行度[μm以内] | 30 |
| 重量 | 自重[kg] | 0.07 |
| 付属品 | 六角穴付ボルト | M2-4[4本] |
