スペック ※生産終了品

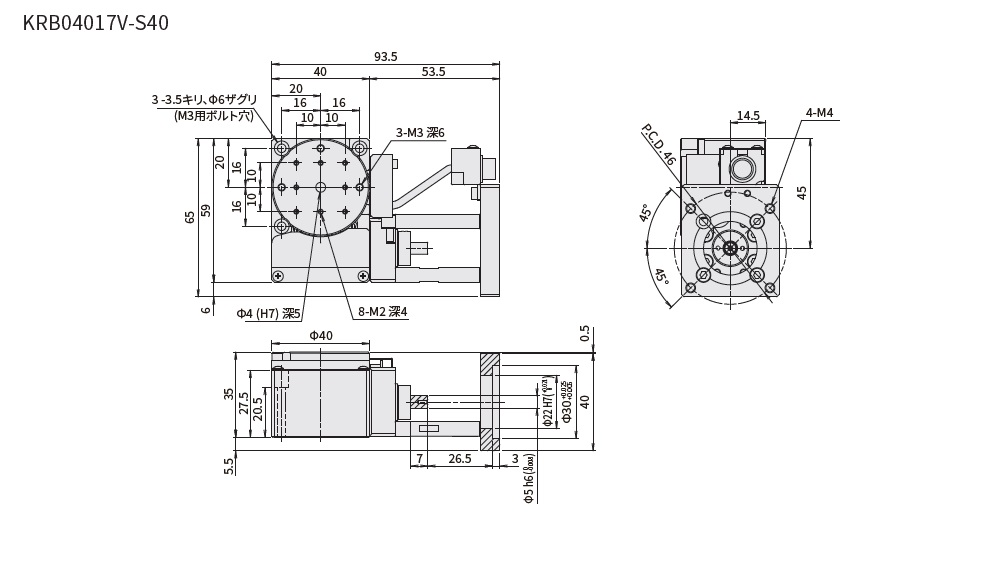

| 基本項目 | 型式 | KRB04017V-S40 |
|---|---|---|
| CAD |
|
|
| 定価（1台） | 201,500円 | |
| 定価（2台～） | 169,500円 | |
| 定価（7台～） | 164,500円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ |
生産終了製品：2024.8.31 継機：KRB04017MV-LS40 |
|
| 基本仕様Ⅰ | ステージ面サイズ | φ40mm |
| 移動量 | ±8.5° | |
| 耐荷重[kgf] | 4 | |
| 耐荷重[N] | 39.2 | |
| 移動機構 | ボールねじφ6リード1 | |
| 減速比 | - | |
| ガイド | 組合せアンギュラ玉軸受け | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| 基本仕様Ⅱ | 【コントローラ】 DS102/DS112 |
非対応 |

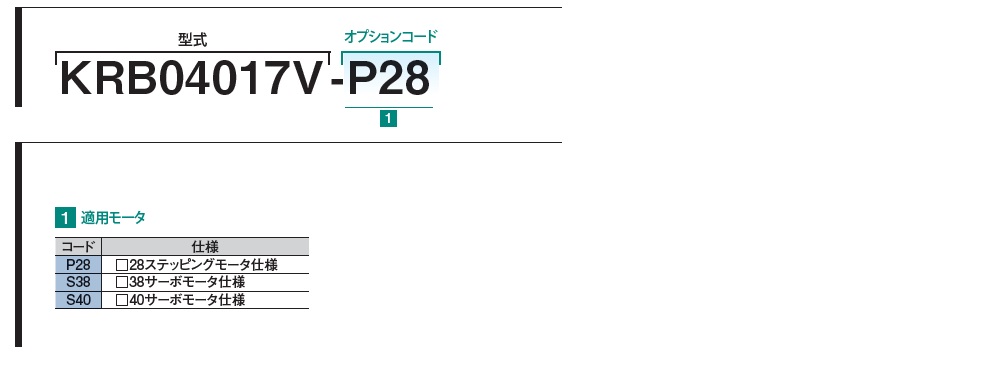

| モータオプション | モータレス | |
| モータレス:適応サイズ | □40サーボモータ仕様 | |
| 付属ケーブル | センサケーブル 2m片端バラ |
|
| グリース仕様 | 標準グリース (AFFを標準採用) |
|
| MAXスピード [°/sec]※標準モータSpec |
102 | |
| モータタイプB | 分解能[°] ※標準モータSpec |
≒0.0067°/パルス(Full-step) |
| 停止精度 | 位置決め精度[°以内] | 規定無し |
| 繰返し位置決め精度 [±°以内] |
0.003 | |
| ロストモーション[°以内] | 0.003 | |
| 移動精度 | 偏芯量[μm以内] | 規定無し |
| 剛性 | モーメント剛性[″/N・cm] | 0.52 |
| 公差 | 平行度[μm以内] | 50 |
| バックラッシ[°以内] | 0.01 | |

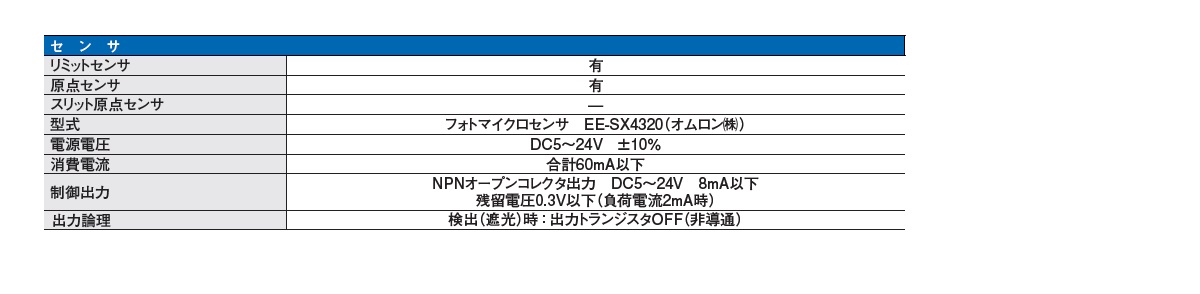

| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| 重量 | 自重[kg] | 0.33 |
| 付属品 | モータブラケット | 〇(本体取付済み) |
| カップリング(ねじ付属) | 〇 | |
| 取付ねじ | モータ用(M4×12[2本])、本体用(M3×25[3本]) | |
| センサケーブル(2m 片端バラ) | ○(HR10AP-S-SB-6-2) |
