スペック
見積リストに追加する| 基本項目 | 型式 | B47-100AN |
|---|---|---|

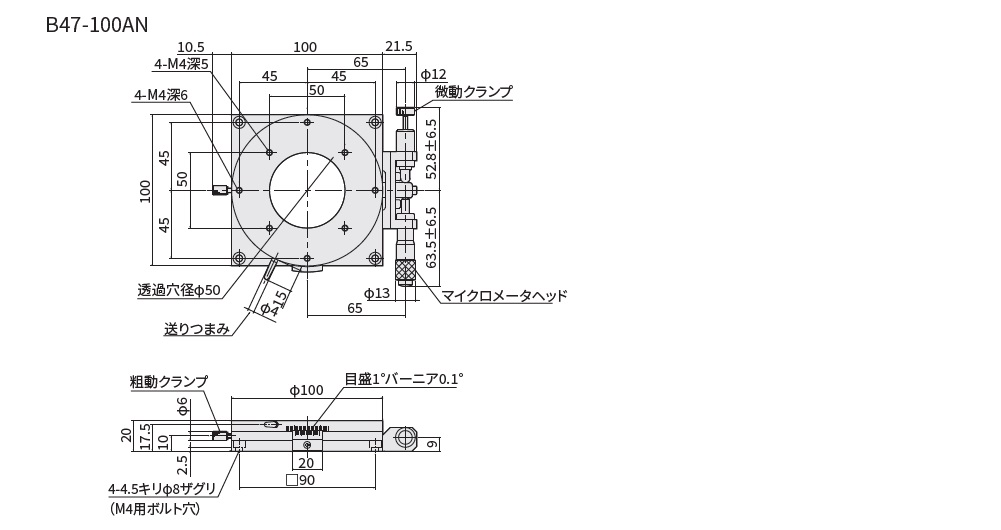

| CAD |

|
|
| 定価 (1台) | 90,000円 | |
| 定価 (2台～) | 75,000円 | |
| 定価 (7台～) | 74,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ[mm] | φ100 |
| 移動量 | 粗動:360°/微動:±5° | |
| 耐荷重[kgf] | 6 | |
| 耐荷重[N] | 58.8 | |
| ガイド | クロスローラベアリング | |
| 本体色 | 黒 | |
| 送り方式 | マイクロメータ | |
| 主材質 | アルミ | |
| 表面処理 | 黒アルマイト処理 | |
| 基本仕様Ⅱ | 勝手仕様 | 標準 |
| 分解能 | マイクロメータ最小読取 [≒″/目盛] |
32 |
| バーニア最小読取[°] | 0.1 | |
| 移動精度 | 偏芯量[μm以内] | 50 |
| 面振れ量[μm以内] | 20 | |
| 剛性 | 許容モーメント荷重 [N・m] |
5 |
| モーメント剛性 [″/N・cm] |
0.13 | |
| 公差 | 平行度[μm以内] | 50 |
| 重量 | 自重[kg] | 0.45 |
| 付属品 | 六角穴付ボルト | M4-6[4本] |
