スペック
見積リストに追加する| 基本項目 | 型式 | B05-02 |
|---|---|---|

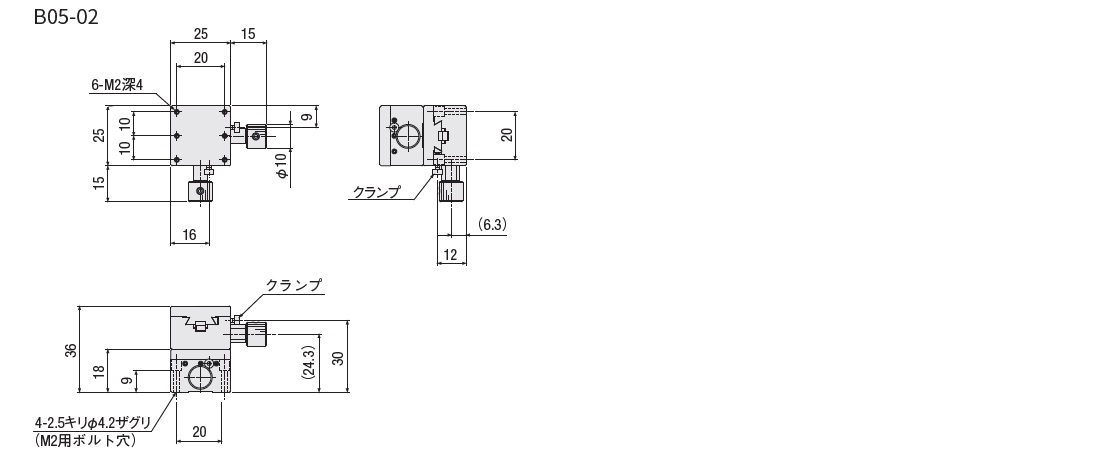

| CAD |

|
|
| 定価（1台） | 31,000円 | |
| 定価（2台～） | 26,000円 | |
| 定価（7台～） | 25,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ[mm] | 25×25 |
| 移動量[mm] | 10 | |
| 移動量 | ±5mm | |
| ガイド | アリ式 | |
| 本体色 | 黒 | |
| 主材質 | 黄銅-黒塗装 | |
| 耐荷重[kgf] | 2.9 | |
| 耐荷重[N] | 28.4 | |
| 送り方式 ：アリ式ステージ用 |
送り用ツマミ | |
| 基本仕様Ⅱ | 勝手仕様 | 標準 |
| クランプ方式 | 標準 | |
| グリース仕様 | 標準グリース | |
| 分解能 | ハンドル1回転の移動量 [mm] |
17 |
| 剛性 | 許容モーメント荷重:ピッチ[N・m] | 0.5 |
| 許容モーメント荷重:ヨー [N・m] | 0.5 | |
| 許容モーメント荷重:ロール[N・m] | 0.5 | |
| モーメント剛性:ピッチ[″/N・cm] | 規定無し | |
| モーメント剛性:ヨー [″/N・cm] | 規定無し | |
| モーメント剛性:ロール[″/N・cm] | 規定無し | |
| 公差 | 直角度[μm以内] | 70 |
| 重量 | 自重[kg] | 0.18 |
| 付属品 | 六角穴付ボルト | M2-12[4本] |
