スペック
見積リストに追加する| 基本項目 | 型式 | B30-80 |
|---|---|---|

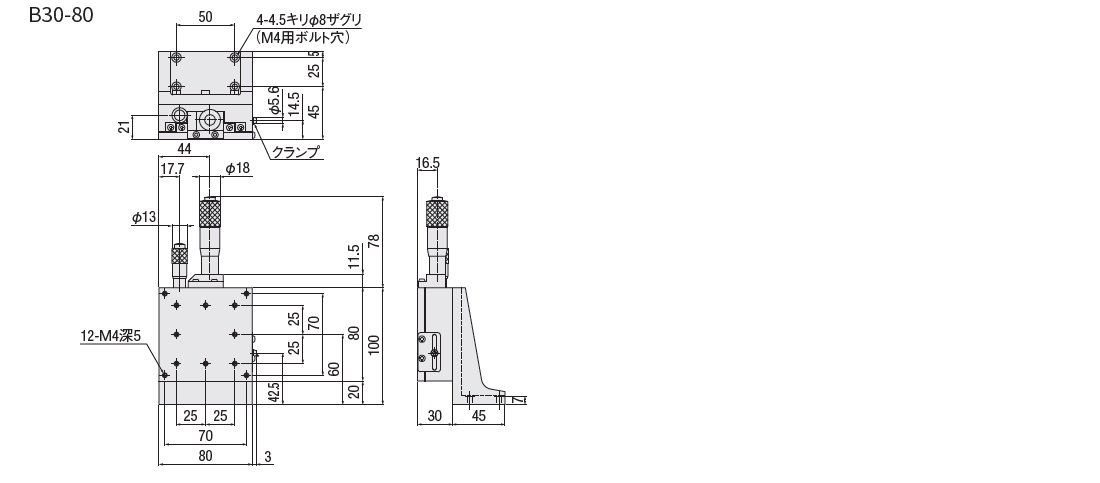

| CAD |

|
|
| 定価（1台） | 102,000円 | |
| 定価（2台～） | 85,000円 | |
| 定価（4台～） | 83,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ[mm] | 80×80 |
| 移動量[mm] | 25 | |
| 移動量 | 粗動:±12.5mm 微動:±0.3mm |
|
| ガイド | クロスローラガイド | |
| 本体色 | 黒 | |
| 主材質 | アルミ-黒アルマイト処理 | |
| 耐荷重[kgf] | 3 | |
| 耐荷重[N] | 29.4 | |
| 送り方式 ：マイクロメータヘッド |
マイクロメータ(粗動/微動) | |
| 基本仕様Ⅱ | 勝手仕様 | 標準 |
| グリース仕様 | 標準グリース | |
| 移動精度 | 単軸精度仕様 移動精度:真直度[μm以内] |
2 |
| 単軸精度仕様 移動精度:ヨーイング [″以内] |
20 | |
| 運動の垂直度[μm以内] | 25 | |
| 剛性 | 許容モーメント荷重:ピッチ[N・m] | 11.5 |
| 許容モーメント荷重:ヨー [N・m] | 9.1 | |
| 許容モーメント荷重:ロール[N・m] | 10.4 | |
| モーメント剛性:ピッチ[″/N・cm] | 0.14 | |
| モーメント剛性:ヨー [″/N・cm] | 0.1 | |
| モーメント剛性:ロール[″/N・cm] | 0.04 | |
| 公差 | 垂直度[μm以内] | 80 |
| 重量 | 自重[kg] | 0.97 |
| 付属品 | 六角穴付ボルト | M4-12[4本] |
