スペック
見積リストに追加する| 基本項目 | 型式 | B33-25A |
|---|---|---|

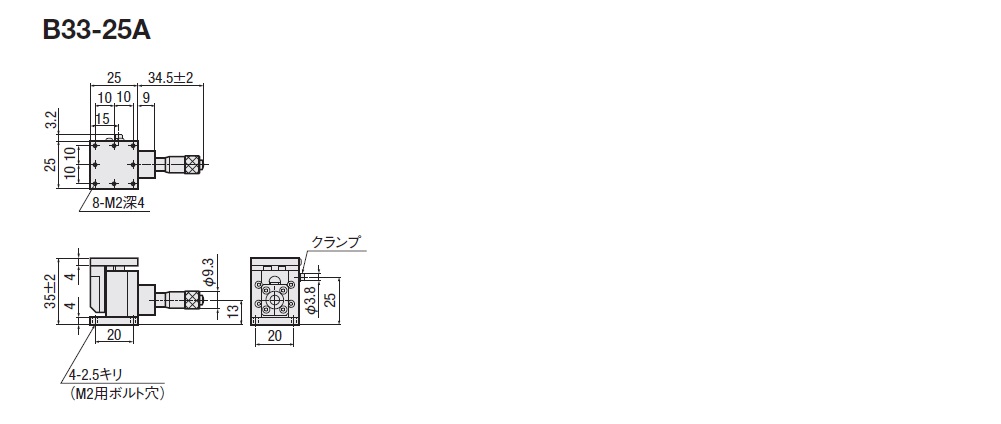

| CAD |

|
|
| 定価（1台） | 43,000円 | |
| 定価（2台～） | 35,500円 | |
| 定価（7台～） | 34,500円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ[mm] | 25×25 |
| 移動量[mm] | 4 | |
| 移動量 | ±2mm | |
| ガイド | クロスローラガイド | |
| 本体色 | 黒 | |
| 主材質 | アルミ-黒アルマイト処理 | |
| 耐荷重[kgf] | 1 | |
| 耐荷重[N] | 9.8 | |
| 送り方式 ：マイクロメータヘッド |
マイクロメータ(標準) (P=0.5mm) |
|
| 基本仕様Ⅱ | 送り位置 | センター |
| 分解能 | マイクロメータ最小読取 [μm/目盛] |
10 |
| 移動精度 | 真直度[μm以内] | 3 |
| 運動の垂直度[μm以内] | 15 | |
| 剛性 | 許容モーメント荷重:ピッチ[N・m] | 0.7 |
| 許容モーメント荷重:ヨー [N・m] | 0.5 | |
| 許容モーメント荷重:ロール[N・m] | 0.5 | |
| モーメント剛性:ピッチ[″/N・cm] | 4.08 | |
| モーメント剛性:ヨー [″/N・cm] | 2.5 | |
| モーメント剛性:ロール[″/N・cm] | 2.37 | |
| 公差 | 平行度[μm以内] | 50 |
| 重量 | 自重[kg] | 0.06 |
| 付属品 | 六角穴付ボルト | M2-8[4本] |
