スペック ※生産終了品
| 基本項目 | 型式 | B56-70WR |
|---|---|---|

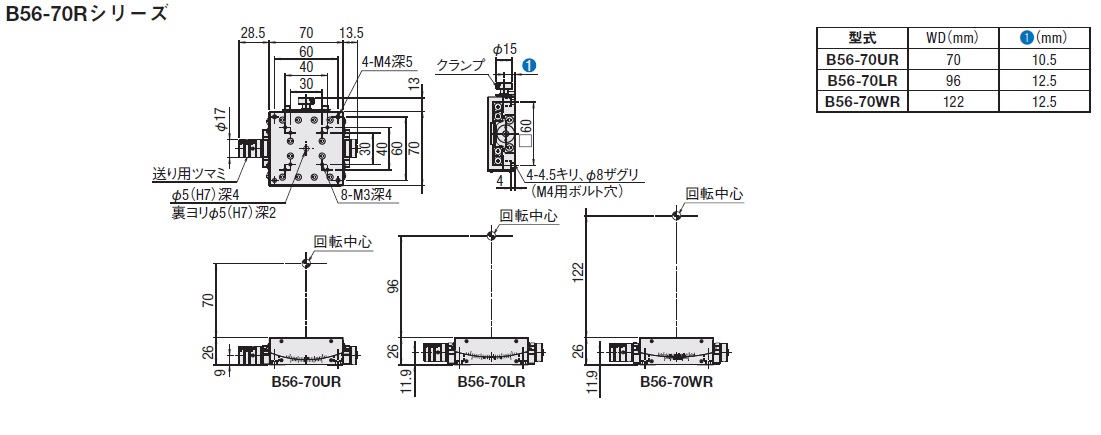

| CAD |

|
|
| 定価（1台） | 113,000円 | |
| 定価（2台～） | 94,500円 | |
| 定価（7台～） | 93,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ |
生産終了製品：2024.8.31 継機：B56-70SWR |
|
| 基本仕様Ⅰ | ステージ面サイズ[mm] | 70×70 |
| 移動量[±°] | 5 | |
| ガイド | クロスローラガイド | |
| 送り方式 | 送り用ツマミ | |
| 本体色 | シルバー | |
| 主材質 | アルミ-白アルマイト処理 | |
| 耐荷重[kgf] | 5 | |
| 耐荷重[N] | 49 | |
| 回転中心高さ | 122±0.2mm | |
| 基本仕様Ⅱ | 送り位置 | センター |
| 勝手仕様 | 左右勝手違い | |
| 分解能 | バーニア最小読取[°] | 0.1 |
| ハンドル1回転の移動量 [≒°] |
0.96 | |
| 移動精度 | 回転中心振れ精度[mm以内] | 0.01 |
| 剛性 | 許容モーメント荷重:ピッチ[N・m] | 3.6 |
| 許容モーメント荷重:ヨー [N・m] | 2.8 | |
| 許容モーメント荷重:ロール[N・m] | 5.7 | |
| モーメント剛性:ピッチ[″/N・cm] | 0.17 | |
| モーメント剛性:ヨー [″/N・cm] | 0.06 | |
| モーメント剛性:ロール[″/N・cm] | 0.06 | |
| 外形・重さ | 自重[kg] | 0.57 |
| 付属品 | 六角穴付ボルト | M4-8[4本] |
