スペック
見積リストに追加する| 基本項目 | 型式 | B57-50L |
|---|---|---|

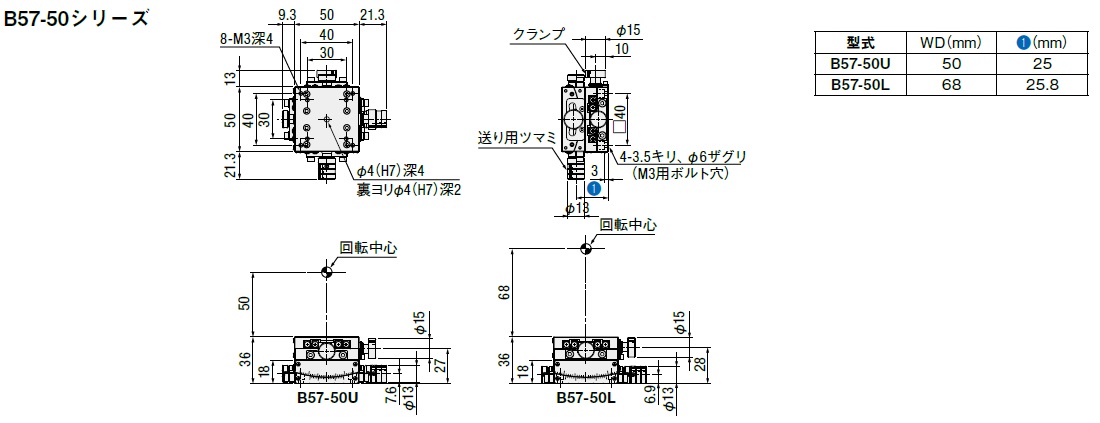

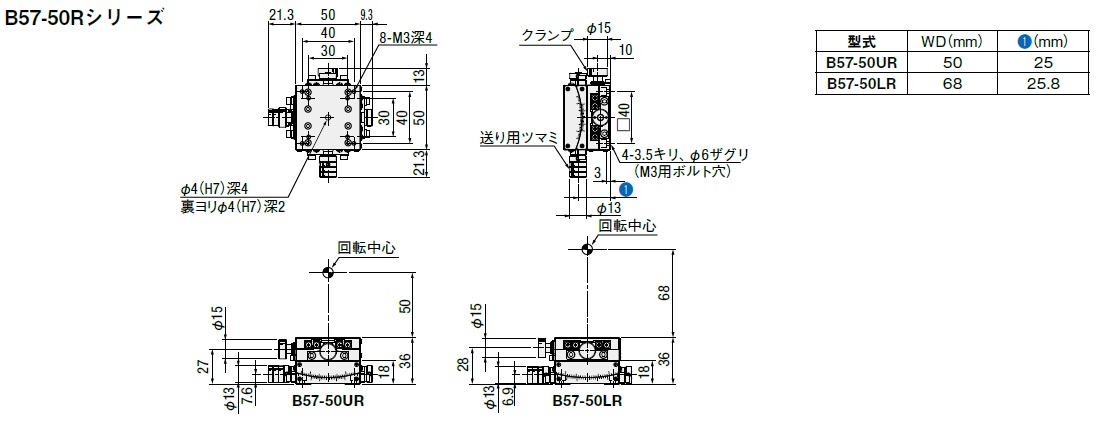

| CAD |

|
|
| 定価（1台） | 204,000円 | |
| 定価（2台～） | 170,000円 | |
| 定価（7台～） | 168,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ[mm] | 50×50 |
| 移動量:上軸[±°] | 8 | |
| 移動量:下軸[±°] | 6 | |
| ガイド | クロスローラガイド | |
| 送り方式 | 送り用ツマミ | |
| 本体色 | シルバー | |
| 主材質 | 黄銅/リン青銅 -ニッケルクロームメッキ |
|
| 耐荷重[kgf] | 2.7 | |
| 耐荷重[N] | 26.5 | |
| 回転中心高さ | 68±0.4mm | |
| 基本仕様Ⅱ | 送り位置 | センター |
| 勝手仕様 | 標準 | |
| 分解能 | バーニア最小読取[°] | 0.1 |
| ハンドル1回転の移動量 :上軸[≒°] |
1.2 | |
| ハンドル1回転の移動量 :下軸[≒°] |
0.96 | |
| 移動精度 | 回転中心振れ精度[mm以内] | - |
| 剛性 | 許容モーメント荷重:ピッチ[N・m] | 1.5 |
| 許容モーメント荷重:ヨー [N・m] | 1.2 | |
| 許容モーメント荷重:ロール[N・m] | 1.5 | |
| モーメント剛性:ピッチ[″/N・cm] | 0.65 | |
| モーメント剛性:ヨー [″/N・cm] | 0.32 | |
| モーメント剛性:ロール[″/N・cm] | 0.65 | |
| 重量 | 自重[kg] | 0.62 |
| 付属品 | 六角穴付ボルト | M3-6[4本] |
