スペック
見積リストに追加する| 基本項目 | 型式 | B59-60R |
|---|---|---|

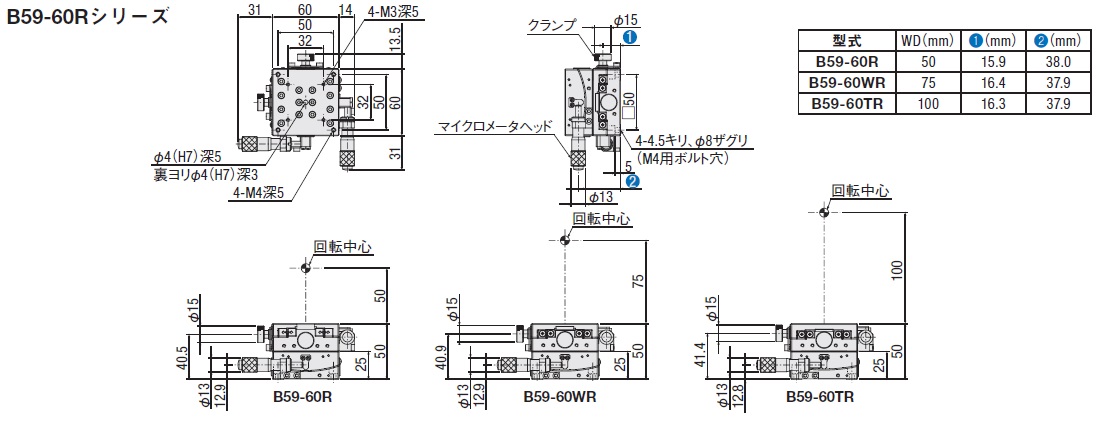

| CAD |

|
|
| 定価（1台） | 190,000円 | |
| 定価（2台～） | 158,000円 | |
| 定価（7台～） | 154,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ[mm] | 60×60 |
| 移動量:上軸[±°] | 4 | |
| 移動量:下軸[±°] | 4 | |
| ガイド | クロスローラガイド | |
| 送り方式 | マイクロメータ | |
| 本体色 | 黒 | |
| 主材質 | アルミ-黒アルマイト処理 | |
| 耐荷重[kgf] | 4.7 | |
| 耐荷重[N] | 46.1 | |
| 回転中心高さ | 50±0.4mm | |
| 基本仕様Ⅱ | 送り位置 | サイド |
| 勝手仕様 | 左右勝手違い | |
| 分解能 | マイクロメータ最小読取 :上軸[≒″/目盛] |
33 |
| マイクロメータ最小読取 :下軸[≒″/目盛] |
24 | |
| 移動精度 | 回転中心振れ精度[mm以内] | - |
| 剛性 | 許容モーメント荷重:ピッチ[N・m] | 1.5 |
| 許容モーメント荷重:ヨー [N・m] | 2 | |
| 許容モーメント荷重:ロール[N・m] | 1.5 | |
| モーメント剛性:ピッチ[″/N・cm] | 0.37 | |
| モーメント剛性:ヨー [″/N・cm] | 0.18 | |
| モーメント剛性:ロール[″/N・cm] | 0.37 | |
| 重量 | 自重[kg] | 0.62 |
| 付属品 | 六角穴付ボルト | M4-10[4本] |
