スペック
見積リストに追加する| 基本項目 | 型式 | BSB26-25CFP |
|---|---|---|

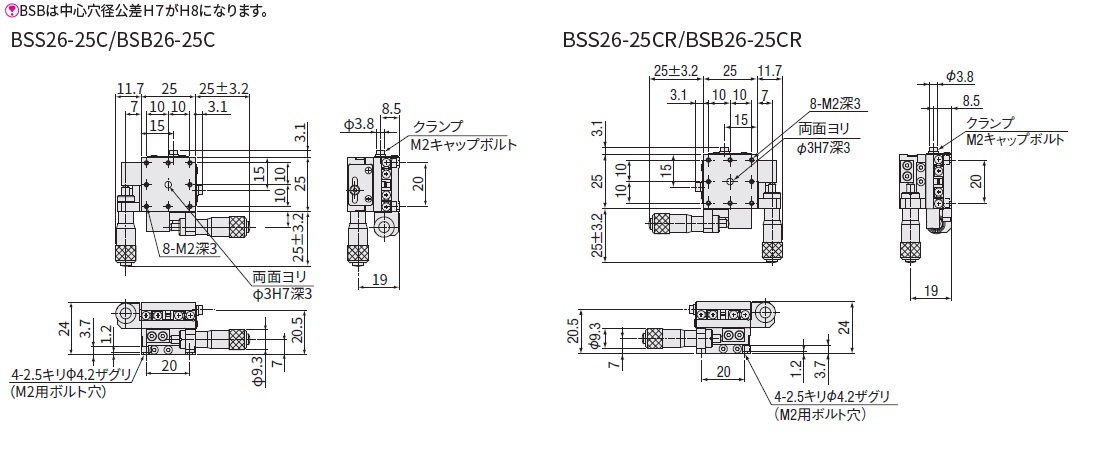

| CAD |
|
|
| 定価（1台） | 42,800円 | |
| 定価（2台～） | 34,800円 | |
| 定価（7台～） | 33,800円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ[mm] | 25×25 |
| 移動量[mm] | 6.4 | |
| 移動量 | ±3.2mm | |
| ガイド | リニアボールガイド | |
| 本体色 | 黒 | |
| 主材質 | ステンレス-低温黒色クロムメッキ処理 | |
| 耐荷重[kgf] | 3.9 | |
| 耐荷重[N] | 38.2 | |
| 送り方式 ：送りねじ |
送りねじ［つまみ］(P=0.25mm) | |
| 基本仕様Ⅱ | 送り位置 | サイド |
| 勝手仕様 | 標準 | |
| クランプ方式 | 標準 | |
| グリース仕様 | 標準グリース | |
| 分解能 | 送りねじ1回転の移動量 [mm] |
0.25 |
| 移動精度 | 移動精度:真直度[μm以内] | 3 |
| 移動精度:ピッチング [″以内] |
30 | |
| 移動精度:ヨーイング [″以内] |
25 | |
| 運動の平行度[μm以内] | 10 | |
| 剛性 | 許容モーメント荷重:ピッチ[N・m] | 2 |
| 許容モーメント荷重:ヨー [N・m] | 2 | |
| 許容モーメント荷重:ロール[N・m] | 3.5 | |
| モーメント剛性:ピッチ[″/N・cm] | 3 | |
| モーメント剛性:ヨー [″/N・cm] | 2.2 | |
| モーメント剛性:ロール[″/N・cm] | 2.2 | |
| 公差 | 平行度[μm以内] | 30 |
| 直角度[μm以内] | 10 | |
| 重量 | 自重[kg] | 0.14 |
| 付属品 | 六角穴付ボルト | M2-4[4本] |
