スペック
見積リストに追加する| 基本項目 | 型式 | BSS36-80A |
|---|---|---|

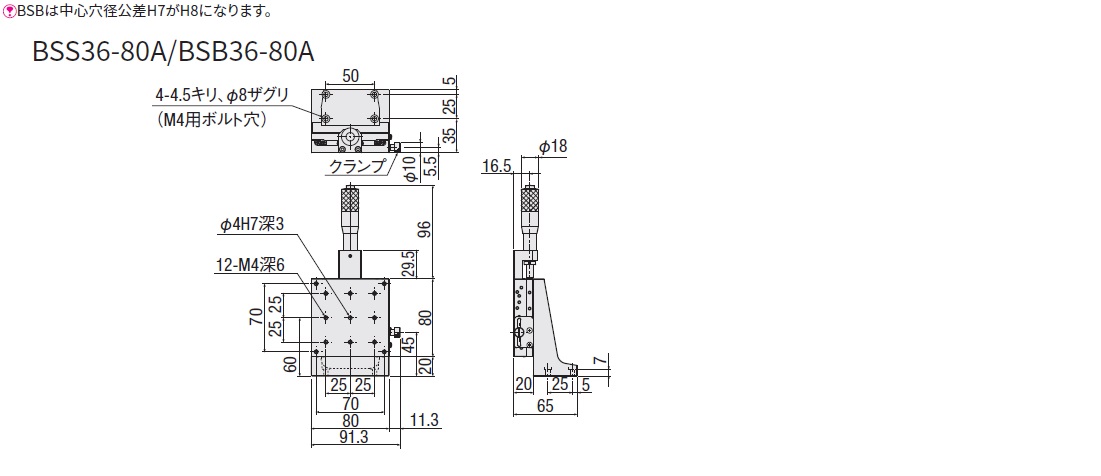

| CAD |
|
|
| 定価（1台） | 43,000円 | |
| 定価（2台～） | 36,000円 | |
| 定価（13台～） | 35,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ[mm] | 80×80 |
| 移動量[mm] | 25 | |
| 移動量 | ±12.5mm | |
| ガイド | リニアボールガイド | |
| 本体色 | シルバー | |
| 主材質 | ステンレス-無電解ニッケルメッキ処理 | |
| 耐荷重[kgf] | 5 | |
| 耐荷重[N] | 49 | |
| 送り方式 ：マイクロメータヘッド |
マイクロメータ(標準) (P=0.5mm) |
|
| 基本仕様Ⅱ | 送り位置 | センター |
| 勝手仕様 | 標準 | |
| グリース仕様 | 標準グリース | |
| 分解能 | マイクロメータ最小読取 [μm/目盛] |
10 |
| 移動精度 | 単軸精度仕様 移動精度:真直度[μm以内] |
3 |
| 単軸精度仕様 移動精度:ピッチング [″以内] |
25 | |
| 単軸精度仕様 移動精度:ヨーイング [″以内] |
15 | |
| 運動の垂直度[μm以内] | 30 | |
| 剛性 | 許容モーメント荷重:ピッチ[N・m] | 18.2 |
| 許容モーメント荷重:ヨー [N・m] | 18.2 | |
| 許容モーメント荷重:ロール[N・m] | 17.7 | |
| モーメント剛性:ピッチ[″/N・cm] | 0.04 | |
| モーメント剛性:ヨー [″/N・cm] | 0.04 | |
| モーメント剛性:ロール[″/N・cm] | 0.02 | |
| 公差 | 垂直度[μm以内] | 70 |
| 重量 | 自重[kg] | 1.2 |
| 付属品 | 六角穴付ボルト | M4-12[4本] |
