スペック
見積リストに追加する| 基本項目 | 型式 | DS1000A-EC |
|---|---|---|
| CAD | ||
| 定価（1台） | お問い合わせ | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様 | 適合モータ | EtherCAT対応専用モータ_□28mm/□42mm |
| 入力電源 | DC24V(定格2A)/DC48V(定格1A) | |
| I/O電源 | DC24V | |
| CiA402対応モード | Profile position mode(PP) Torque profile mode(TQ) Interpolated position mode(IP) Cyclic velocity mode(CSV) Profile Velocity mode(PV) Homing mode(HM) Cyclic torque mode(CST) Cyclic position mode(CSP) |
|
| 通信周期 | 最小周期1ms、1ms単位（DC同期/SM2同期) | |
| 定格出力 | 2.0A 0-p/相 | |
| 最大出力電流 | 3.0A 0-p/相 | |
| 入力信号 | 汎用入力×7、トルクオフ入力×1 センサ入力×3(LM＋、LM-、ORG) |
|
| 出力信号 | 汎用出力×7、診断出力×1 | |
| 動作状態表示 | 電源LED(緑色)、アラームLED(赤色) サーボレディ(緑色)、インポジション(緑色) |
|
| EtherCAT状態表示 | Run(緑色)、Error(赤色)、 Link/Activity IN(緑色)、Link/Activity OUT(緑色) |
|
| 動作温度・湿度 | 0～50℃、85％以下（結露なきこと） | |
| 保存温度・湿度 | -20～85℃、85％以下（結露なきこと） | |

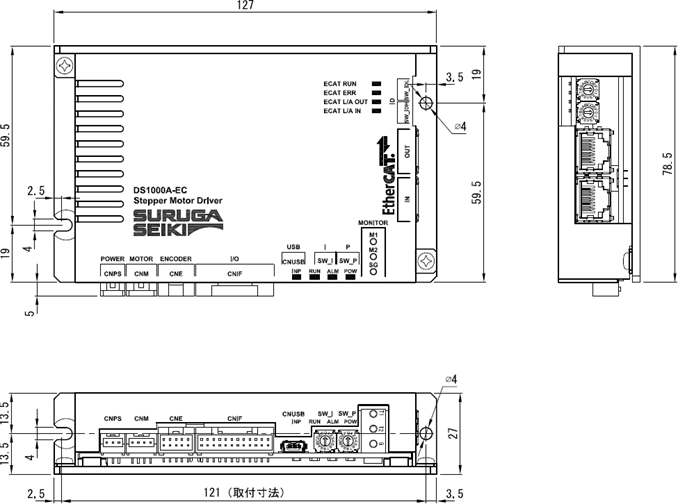

| 外形 | 127(W)×78.5(D)×27.0(H)mm | |
| 重量 | 0.2kg |
