スペック
見積リストに追加する| 基本項目 | 型式 | EW50-L6 |
|---|---|---|
| CAD |

|
|
| 定価（1台） | お問い合わせ | |
| RoHS対応 | RoHS10物質対応 | |

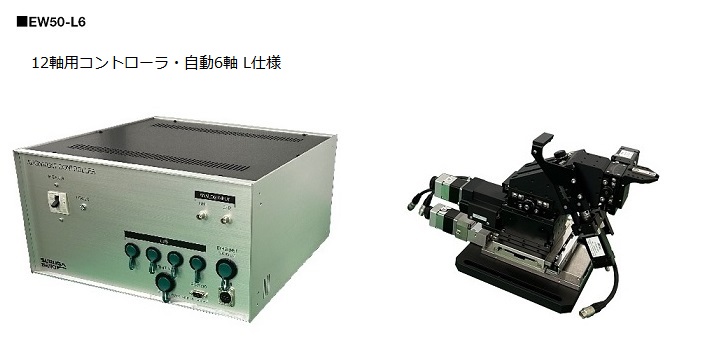

| 基本情報 | 品名 | EW50-L6-XX 12軸調芯コントローラ&ステージセット（左） |
| コントローラ仕様 | 電源 | AC 100～240V +/- 10%、50/60Hz、最大650VA |
| 外形寸法 (Controller) | 外形寸法: 430(W) x 462.3(D) x 231.5(H) mm（突起を含む） | |
| 重量 (Controller) | 17.5kg | |
| 制御軸数 | 最大12軸 | |
| モータ制御方式 | クローズドループ | |
| 搭載調芯ソフト | シングル、XYフラット、XYZフォーカス、およびXYθZ回転 | |
| 調芯用アナログ入力 | DC 0～10V、2チャンネル | |
| 通信インターフェース | ホストコントローラPC用のEthernet 外部パワーメーター用のEthernet/RS232C/USB |
|
| ユーザインターフェース | モニター出力用HDMIポート キーボード/マウス/タッチスクリーンI/F用のUSBポート |
|
| ステージ仕様 | L/Rタイプ | Lタイプ |
| 外形寸法 (Stage) | 306(W)×264(D)×201(H)㎜ | |
| 重量 (Stage) | 6.9kg/ユニット | |
| 移動量:X[mm] | 50 | |
| 移動量:Y[mm] | 10 | |
| 移動量:Z[mm] | 50 | |
| 移動量:θx[±°] | 6 | |
| 移動量:θy[±°] | 8 | |
| 移動量:θz[±°] | 8 | |
| 分解能:X[μm/パルス] | 0.01 | |
| 分解能:Y[μm/パルス] | 0.005 | |
| 分解能:Z[μm/パルス] | 0.01 | |
| 分解能:θx[°/パルス](Full) | 0.000128 | |
| 分解能:θy[°/パルス](Full) | 0.000156 | |
| 分解能:θz[°/パルス](Full) | 0.000167 | |
| 備考 | 付属品 | ・ モータケーブル 3 本 ・ エンコーダケーブル 3 本 ・ 高分解能モータケーブル 3 本 ・ 高分解能エンコーダケーブル 3 本 ・ センサケーブル 6 本 ・ 電源ケーブル 1 本 ・ ステージ取付用六角穴付ボルト 呼び径 M6 長さ 12mm 8 本 |
| 特徴 | SiP等のループバック調芯対応し、EWシリーズの基本性能はそのままにお客様の使い方で左側6軸ステージとセット構成。コントローラは12軸搭載のため同ステージの追加アップグレート可 |
|
| ※ | １）* EW50-L6-XX: XX部は地域別の型式になります。 ２）CAD図はご要求により別途送付させていただきます。 ３）コントローラとステージはペアで使う設定のため、他の弊社標準ステージでは使用できません。 ４）取り扱い説明書については別途ご連絡をいただき対応させていただきます。 |
