スペック
見積リストに追加する| 基本項目 | 型式 | EW51 |
|---|---|---|
| CAD |

|
|
| 定価（1台） | お問い合わせ | |
| RoHS対応 | RoHS10物質対応 | |

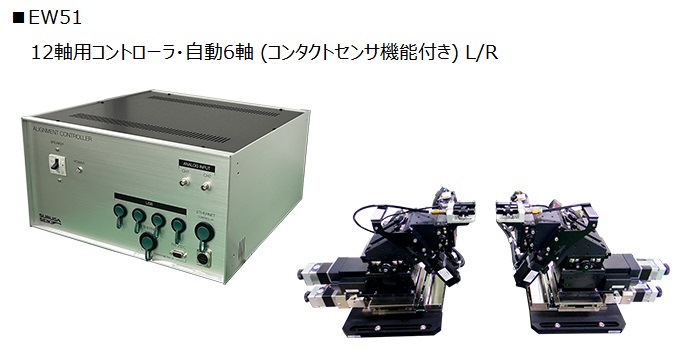

| 基本情報 | 品名 | EW51-XX コンタクトセンサ機能付き 12軸調芯コントローラ &ステージセット |
| コントローラ仕様 | 電源 | AC 100～240V +/- 10%、50/60Hz、最大650VA |
| 外形寸法 (Controller) | 外形寸法: 430(W) x 462.3(D) x 231.5(H) mm（突起を含む） | |
| 重量 (Controller) | 17.4kg | |
| 制御軸数 | 最大12軸 | |
| モータ制御方式 | クローズドループ | |
| 搭載調芯ソフト | XY調芯(FLAT), XYZ調芯(FOCUS), XYθZ調芯(ROTATE, LOOPBACK） | |
| 調芯用アナログ入力 | DC 0～10V、4チャンネル | |
| 通信インターフェース | ホストコントローラPC用のEthernet 外部パワーメーター用のEthernet/RS232C/USB |
|
| ユーザインターフェース | モニター出力用HDMIポート キーボード/マウス/タッチスクリーンI/F用のUSBポート |
|
| ステージ仕様 | 外形寸法 (Stage) | 300.4(W)×264(D)×206(H)㎜(突起含む） |
| 重量 (Stage) | 6.7kg/ユニット | |
| 移動量:X[mm] | 50 | |
| 移動量:Y[mm] | 10 | |
| 移動量:Z[mm] | 50 | |
| 移動量:θx[±°] | 6 | |
| 移動量:θy[±°] | 8 | |
| 移動量:θz[±°] | 8 | |
| 分解能:X[μm/パルス] | 0.01 | |
| 分解能:Y[μm/パルス] | 0.005 | |
| 分解能:Z[μm/パルス] | 0.01 | |
| 分解能:θx[°/パルス](Full) | 0.000128 | |
| 分解能:θy[°/パルス](Full) | 0.000156 | |
| 分解能:θz[°/パルス](Full) | 0.000167 | |
| 備考 | 付属品 | ・ モータケーブル 6 本 ・ エンコーダケーブル 6本 ・ 高分解能モータケーブル 6 本 ・ 高分解能エンコーダケーブル 6 本 ・ センサケーブル 12本・ 電源ケーブル 1 本 ・接触感知ユニット（L/R）各1個 ・ 接触感知センサ用アンプ 1個 ・ ステージ取付用六角穴付ボルト 呼び径 M6 長さ 12mm 8 本 |
| 特徴 | EW50にコンタクトセンサ搭載で接触感知・面合わせ機能を実現。調芯時にSiP等の導波路とFAの破損等を防ぎ最適に自動調芯が可能な左右6軸自動ステージユニットと12軸コントローラの組合せ品です。 コンタクトセンサによるFAとSiP間に任意ギャップを設ける事も可能。EW50に搭載しているループバック調芯に対応したソフトを継続搭載しています。 |
|
| ※ | １）* EW51-XX: XX部は地域別の型式になります。 ２）CAD図はご要求により別途送付させていただきます。 ３）コントローラとステージはペアで使う設定のため、他の弊社標準ステージでは使用できません。 ４）取り扱い説明書については別途ご連絡をいただき対応させていただきます。 |
