スペック

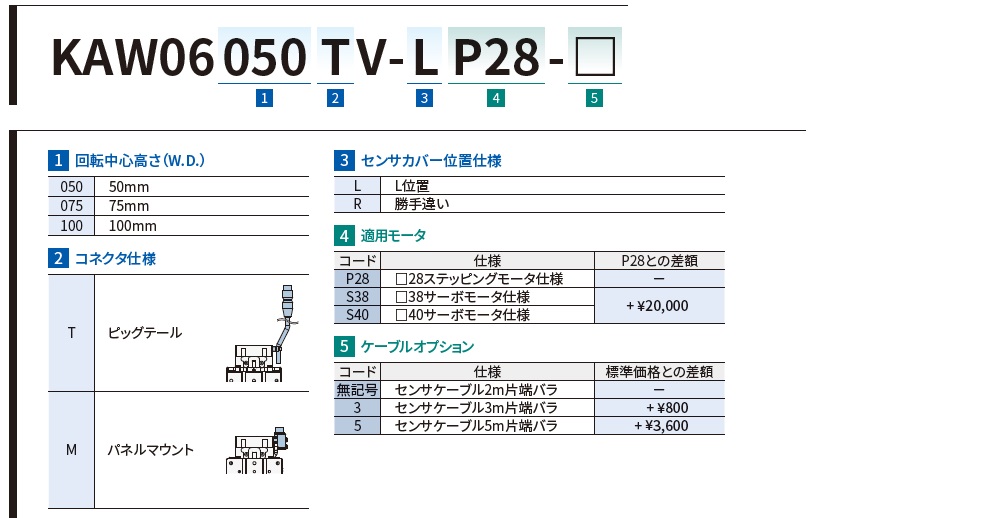

見積リストに追加する| 基本項目 | 型式 | KAW06050TV-RS40 |
|---|---|---|

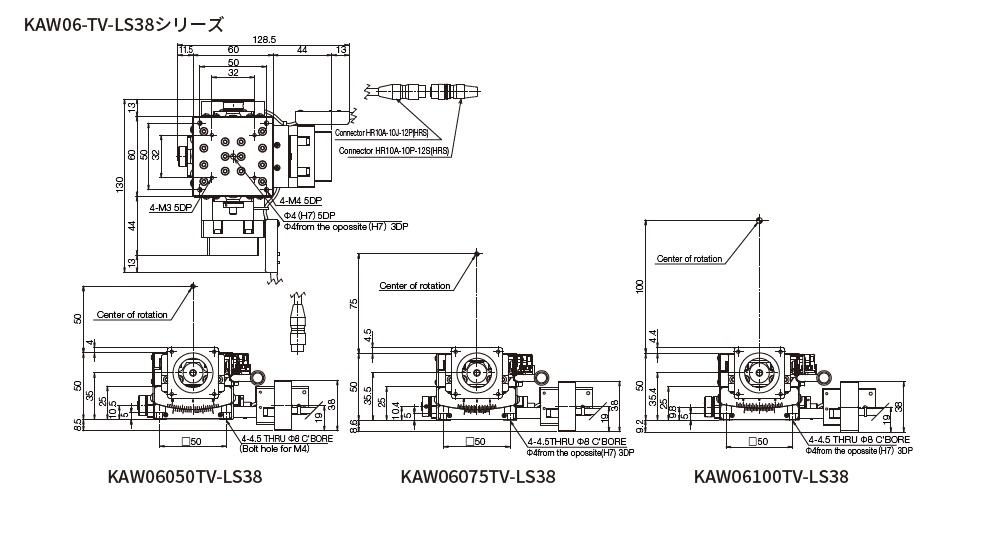

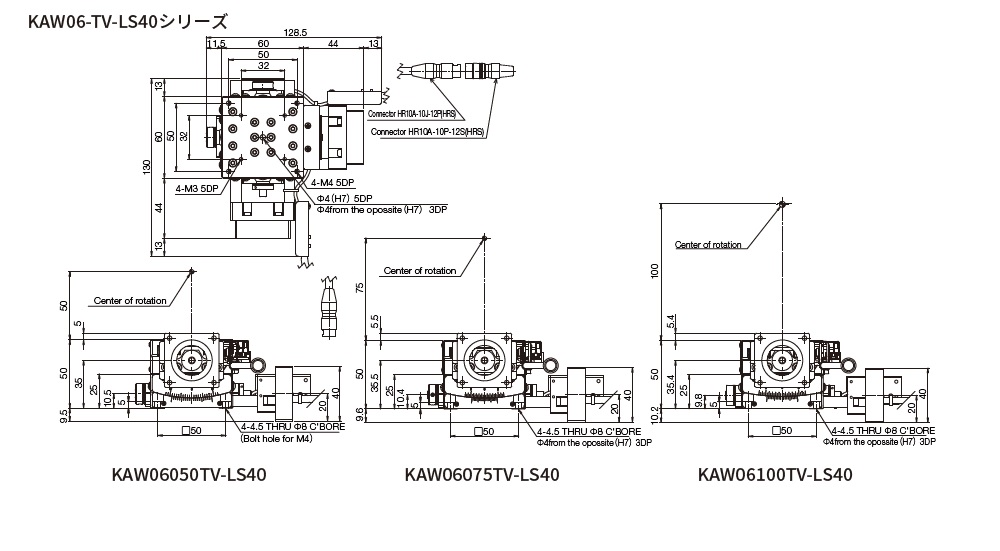

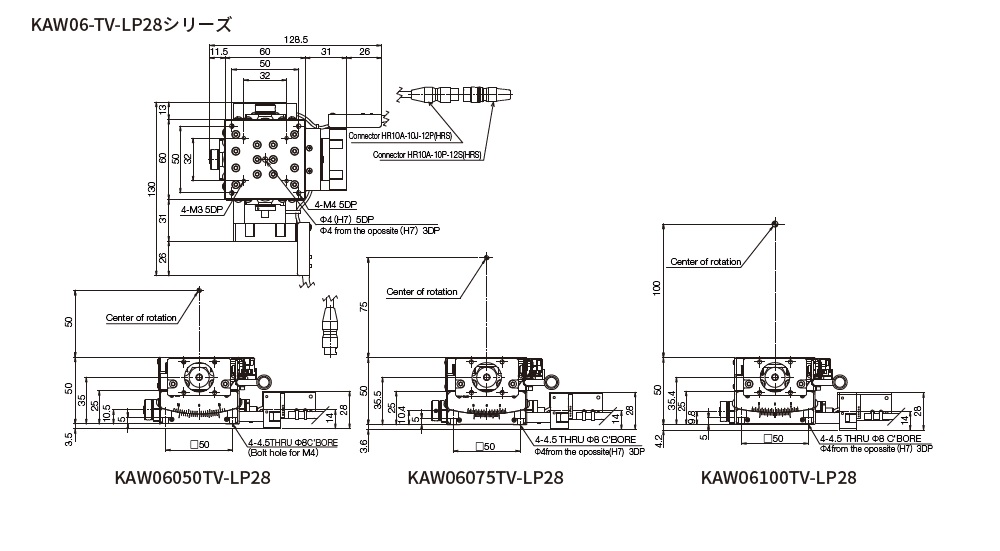

| CAD |
|
|
| 定価（1台） | 413,000円 | |
| 定価（2台～） | 349,000円 | |
| 定価（4台～） | 339,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 60×60mm |
| 移動量:上軸[±°] | 10 | |
| 移動量:下軸[±°] | 8 | |
| 耐荷重[kgf] | 4.5 | |
| 耐荷重[N] | 44.1 | |
| 移動機構 | ウォームギヤ | |
| 減速比:上軸 | 1/160 | |
| 減速比:下軸 | 1/225 | |
| ガイド | クロスローラガイド | |
| 主材質 | アルミ-黒アルマイト処理 | |
| ステージ高さ[mm] | 50±0.4mm | |
| 回転中心高さ | 50±0.4mm | |
| 基本仕様Ⅱ | センサ論理 | すべてN.C. |
| コネクタ仕様 | ピッグテール | |
| センサカバー位置 | 勝手違い | |
| モータオプション | モータレス | |
| モータレス:適応サイズ | □40サーボモータ仕様 | |
| 付属ケーブル | センサケーブル 2m片端バラ | |
| グリース交換 | 標準グリース | |
| MAXスピード上軸 [°/sec]標準モータspec |
22.5 | |
| MAXスピード下軸 [°/sec]標準モータspec |
16 | |
| 分解能_上軸 標準モータspec |
0.045°/パルス(Full-step) | |
| 分解能_下軸 標準モータspec |
0.032°/パルス(Full-step) | |
| 停止精度 | 繰返位置決め精度 [±°以内] |
0.003 |
| ロストモーション[°以内] | 0.01 | |
| 移動精度 | 回転中心振れ精度 [mm以内] |
－ |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.41 |
| モーメント剛性:ヨー [″/N・cm] |
0.2 | |
| モーメント剛性:ロール [″/N・cm] |
0.41 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.8 |
| 付属品 | モータブラケット | ○(本体取付済み) |
| カップリング(ねじ付属) | ○ | |
| 取付ねじ | モータ用(M2.5×6[8本])、本体用(M4×10[4本]) | |
| センサケーブル(片端バラ) | ○(HR10AP-S-SB-6-2) |
