スペック ※生産終了品

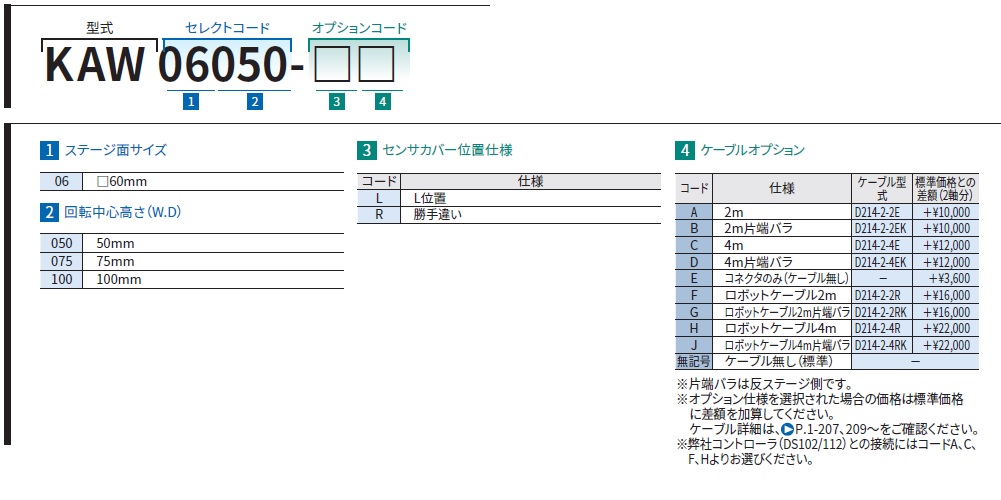

| 基本項目 | 型式 | KAW06075-L |
|---|---|---|

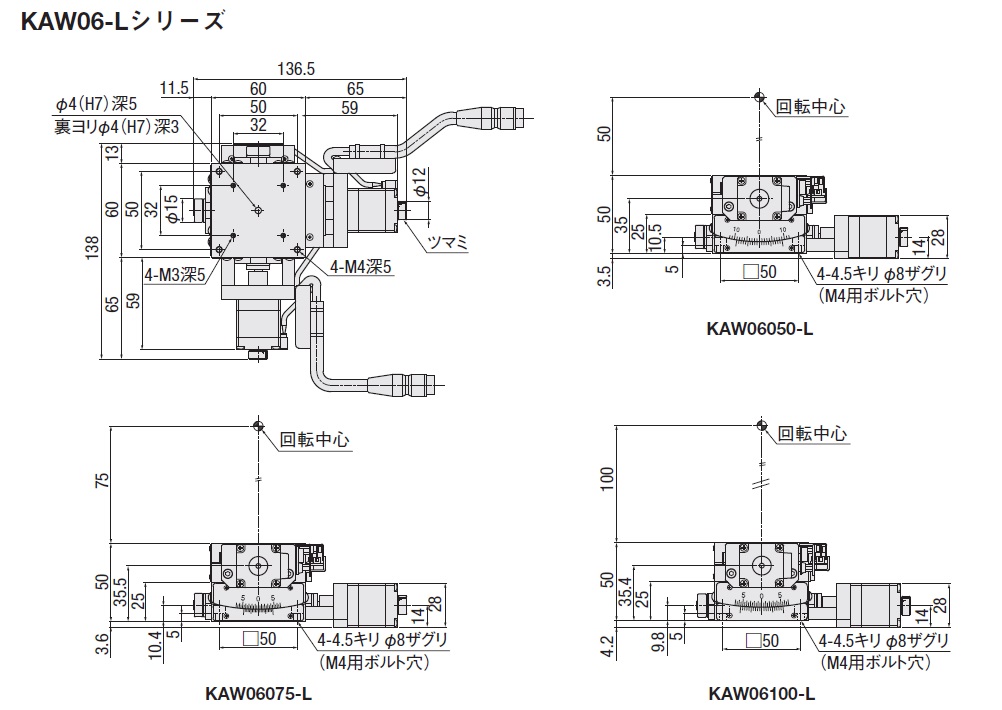

| CAD |

|
|
| 定価（1台） | 389,000円 | |
| 定価（2台～） | 324,000円 | |
| 定価（4台～） | 314,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ | 後継機：KAW06075T-LC | |
| 基本仕様Ⅰ | ステージ面サイズ | 60×60mm |
| 移動量:上軸[±°] | 8 | |
| 移動量:下軸[±°] | 6 | |
| 耐荷重[kgf] | 4.5 | |
| 耐荷重[N] | 44.1 | |
| 移動機構 | ウォームギヤ | |
| ガイド | クロスローラガイド | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| ステージ高さ[mm] | 50±0.4mm | |
| 回転中心高さ | 75±0.4mm | |
| 【コントローラ】 DS102/DS112 |
対応 (両端コネクタ付きケーブル要) |
|
| 基本仕様Ⅱ | センサ論理 | すべてN.C. |
| センサカバー位置 | L位置 | |
| モータオプション | 5相ステッピングモータ | |
| 付属ケーブル | ケーブル無し | |
| グリース交換 | 標準グリース | |
| MAXスピード上軸 [°/sec] |
16 | |
| MAXスピード下軸 [°/sec] |
12.5 | |
| 分解能_上軸[°] | 0.0032°/パルス(Full-step) | |
| 分解能_下軸[°] | 0.002466°/パルス(Full-step) | |
| 停止精度 | 繰返位置決め精度 [±°以内] |
0.003 |
| ロストモーション [°以内] |
0.01 | |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.41 |
| モーメント剛性:ヨー [″/N・cm] |
0.2 | |
| モーメント剛性:ロール [″/N・cm] |
0.41 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 1 |
| 付属品 | 六角穴付ボルト | M4-10[4本] |
