スペック
見積リストに追加する| 基本項目 | 型式 | KG07-W070BL-G4 |
|---|---|---|

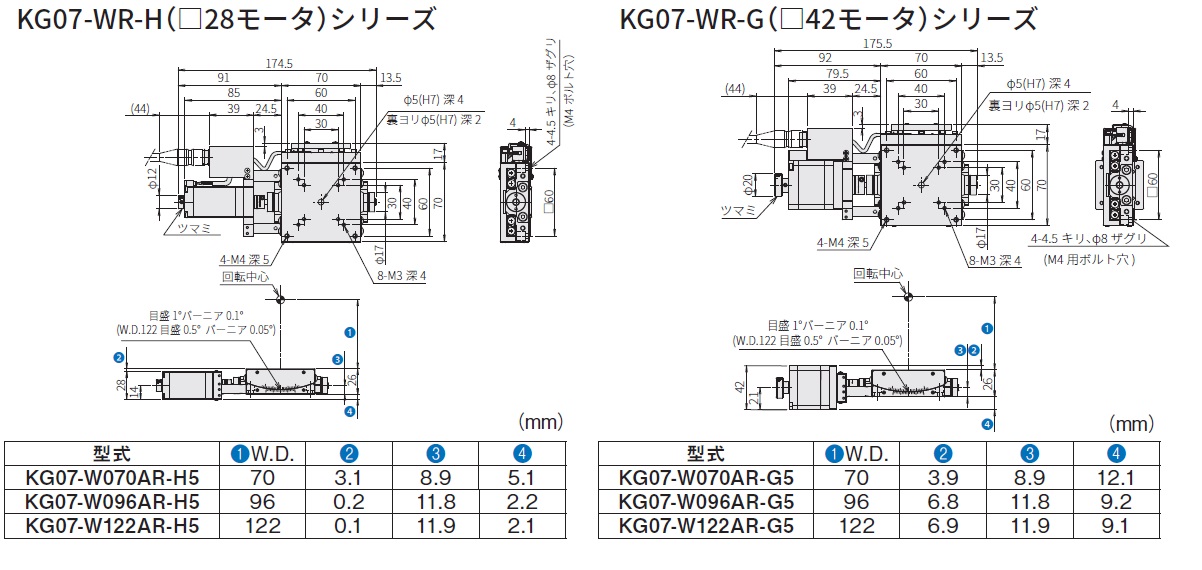

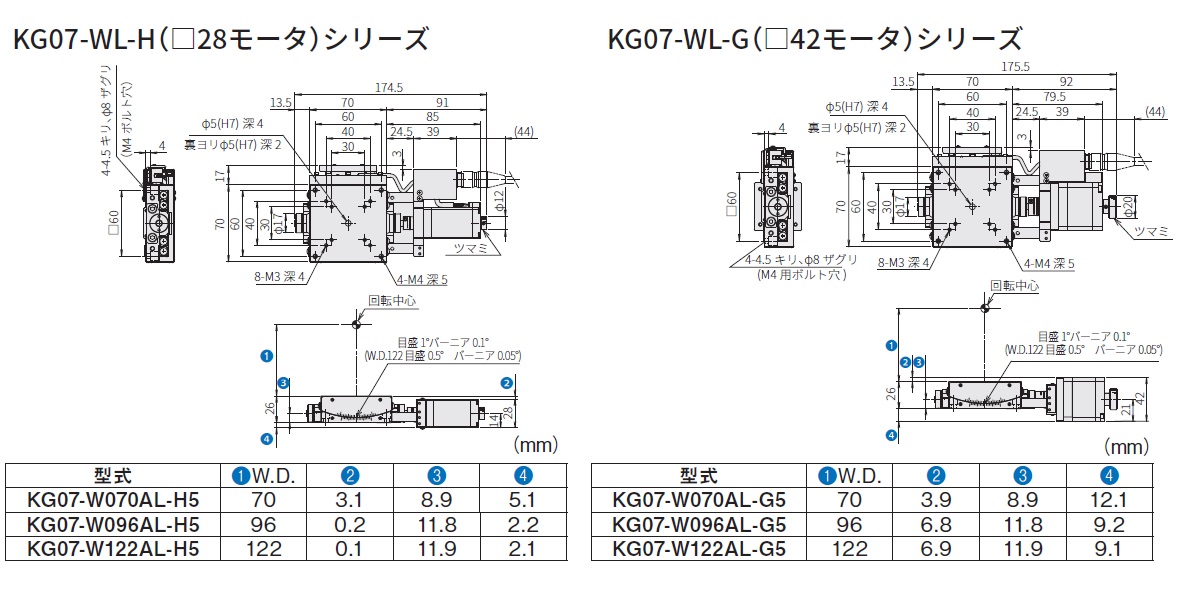

| CAD |
|
|
| 定価（1台） | 196,800円 | |
| 定価（2台～） | 164,800円 | |
| 定価（7台～） | 159,800円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 70×70mm |
| 移動量[±°] | 9 | |
| 耐荷重[kgf] | 5 | |
| 耐荷重[N] | 49 | |
| 移動機構 | ウォームギヤ | |
| 減速比 | 1/235 | |
| ガイド | クロスローラガイド | |
| 主材質 | アルミ-白アルマイト処理 | |
| ステージ高さ[mm] | 26±0.2 | |
| 回転中心高さ | 70±0.2mm | |
| 基本仕様Ⅱ | センサ論理 | すべてN.O. |
| センサカバー位置 | L位置 | |
| 【コントローラ】 DS102/DS112 |
対応 (両端コネクタ付きケーブル要) |
|
| モータオプション | 5相ステッピングモータ □42mm |
|
| 付属ケーブル | コネクタのみ(ケーブル無し) | |
| MAXスピード [°/sec] |
7.6 | |
| グリース交換 | 標準グリース | |
| 分解能 | 0.001532°/パルス(Full-step) | |
| 停止精度 | 繰返位置決め精度 [±°以内] |
0.003 |
| ロストモーション[°以内] | 0.006 | |
| 移動精度 | 回転中心振れ精度 [mm以内] |
0.01 |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.17 |
| モーメント剛性:ヨー [″/N・cm] |
0.06 | |
| モーメント剛性:ロール [″/N・cm] |
0.06 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.97 |
| 付属品 | 六角穴付ボルト | M4-8[4本] |
