スペック ※生産終了品
| 基本項目 | 型式 | KGB06050-L-D |
|---|---|---|

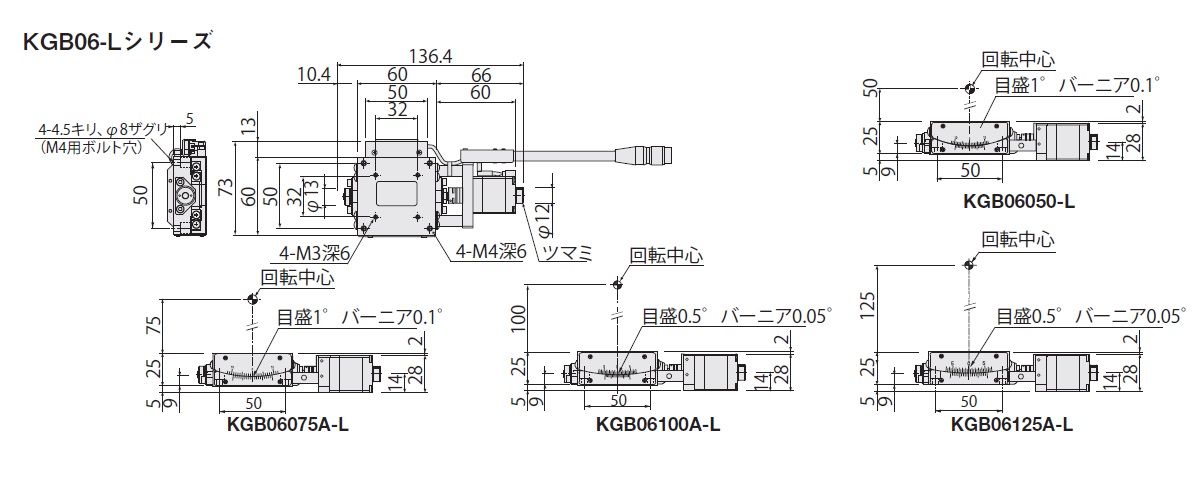

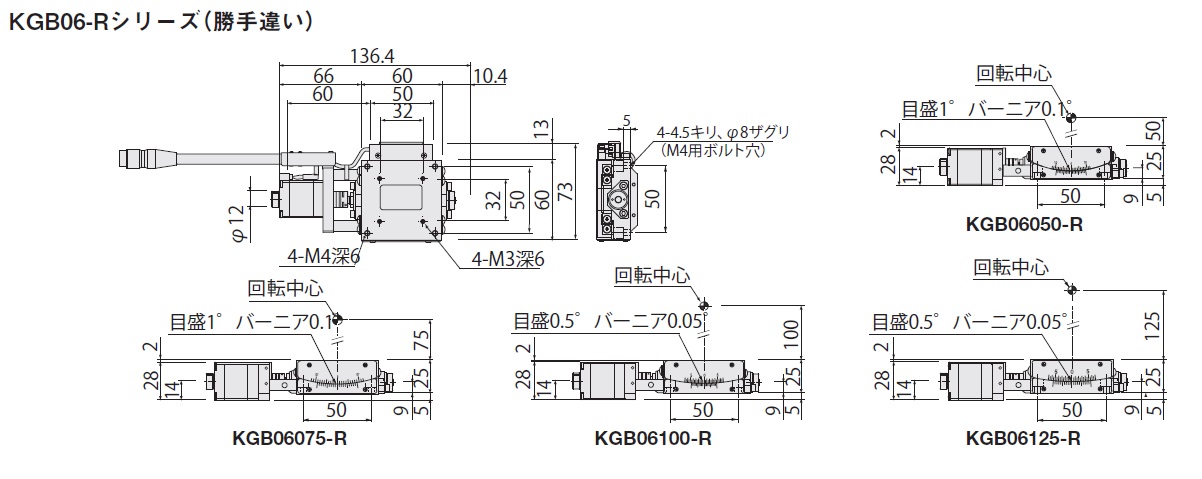

| CAD |
|
|
| 定価（1台） | 209,000円 | |
| 定価（2台～） | 176,000円 | |
| 定価（7台～） | 171,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ |
生産終了製品：2024.8.31 後継機：KGB06050T-LC-D |
|
| 基本仕様Ⅰ | ステージ面サイズ | 60×60mm |
| 移動量[±°] | 8.5 | |
| 耐荷重[kgf] | 5 | |
| 耐荷重[N] | 49 | |
| 移動機構 | ボールねじ φ6 リード1 | |
| ガイド | クロスローラガイド | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| ステージ高さ[mm] | 25±0.2 | |
| 回転中心高さ | 50±0.2mm | |
| 基本仕様Ⅱ | センサ論理 | すべてN.C. |
| センサカバー位置 | L位置 | |
| 【コントローラ】 DS102/DS112 |
対応 (両端コネクタ付きケーブル要) |
|

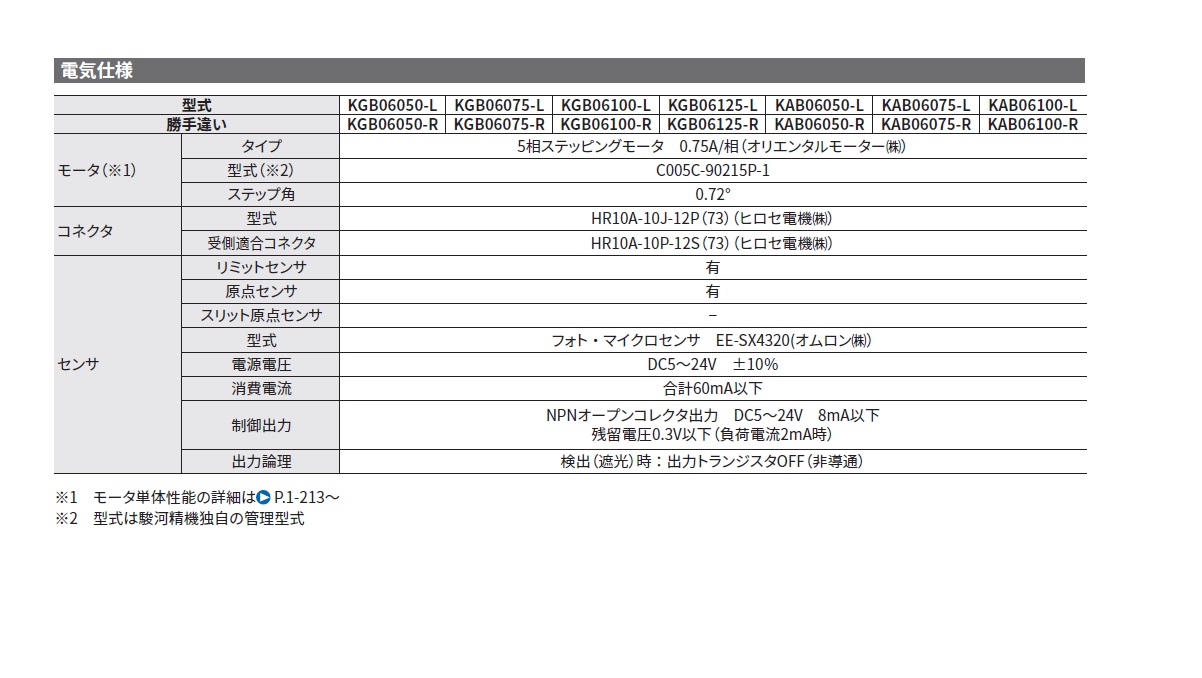

| モータオプション | 5相ステッピングモータ | |
| 付属ケーブル | 標準ケーブル 4m片端バラ |
|
| MAXスピード [°/sec] |
31.5 | |
| グリース交換 | 標準グリース (AFFを標準採用) |
|
| 分解能 | ≒0.0021°/パルス(Full-step) | |
| 停止精度 | 繰返位置決め精度 [±°以内] |
0.001 |
| ロストモーション[°以内] | 0.003 | |
| 移動精度 | 回転中心振れ精度 [mm以内] |
0.01 |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.3 |
| モーメント剛性:ヨー [″/N・cm] |
0.1 | |
| モーメント剛性:ロール [″/N・cm] |
0.11 | |

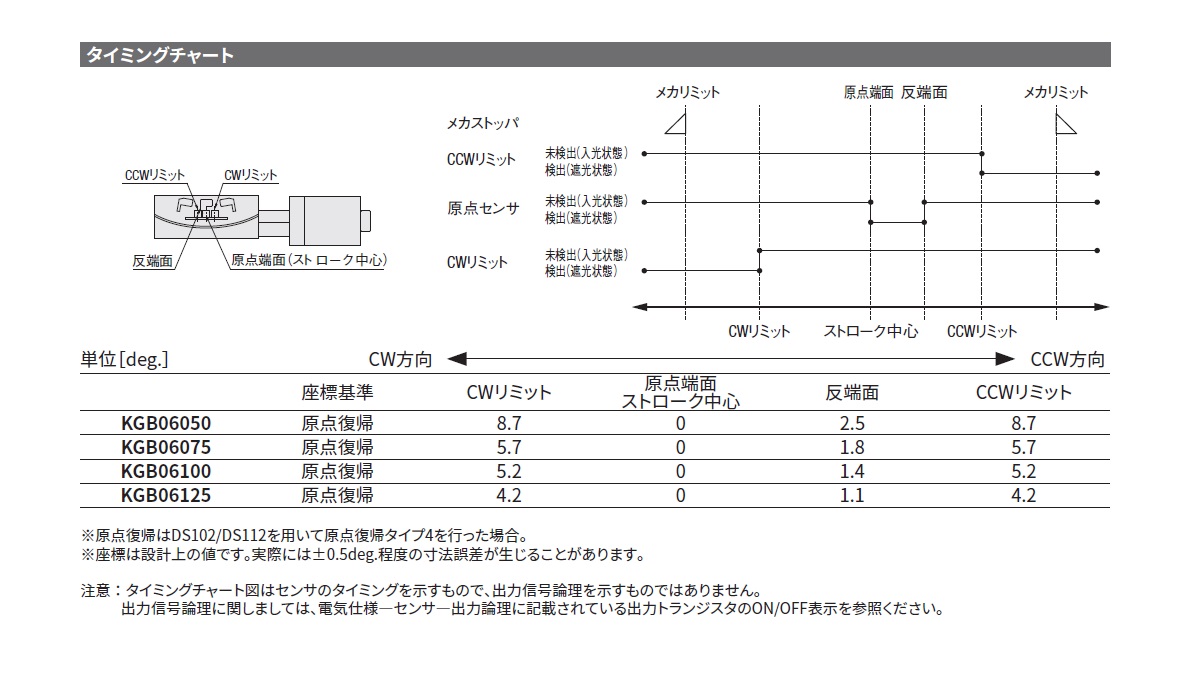

| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.5 |
| 付属品 | 六角穴付ボルト | M4-10[4本] |
