スペック ※生産終了品
| 基本項目 | 型式 | KGB06100V-L-S40 |
|---|---|---|

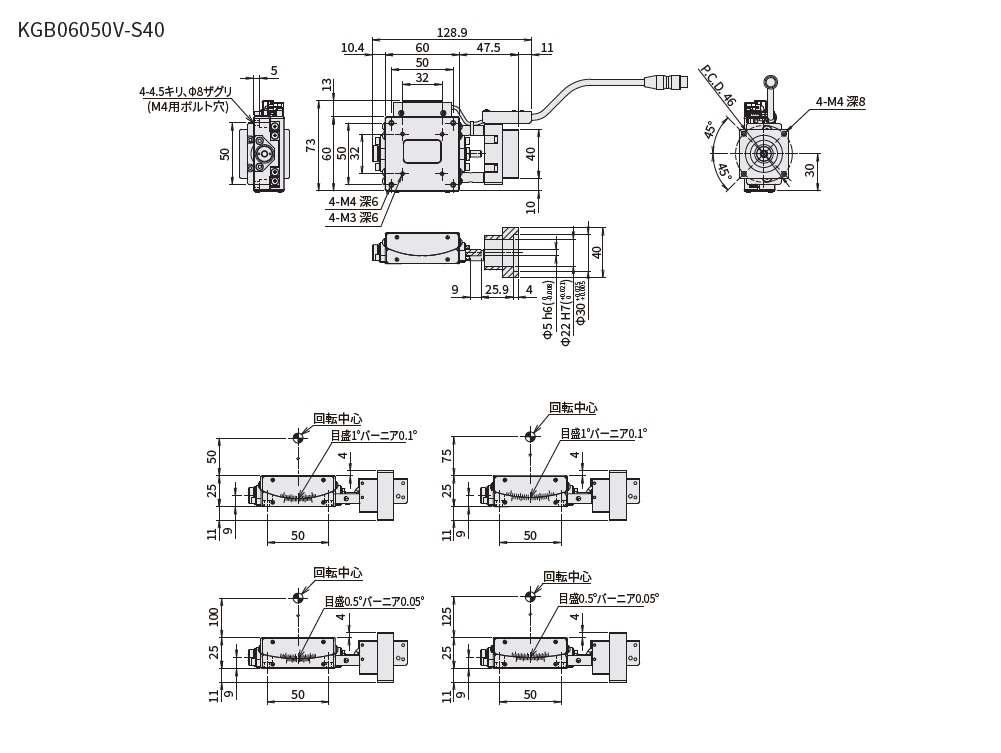

| CAD |
|
|
| 定価（1台） | 217,500円 | |
| 定価（2台～） | 182,500円 | |
| 定価（7台～） | 177,500円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ |
生産終了製品：2024.8.31 後継機：KGB06100TV-LS40 |
|
| 基本仕様Ⅰ | ステージ面サイズ | 60×60mm |
| 移動量[±°] | 5 | |
| 耐荷重[kgf] | 5 | |
| 耐荷重[N] | 49 | |
| 移動機構 | ボールねじ φ6 リード1 | |
| ガイド | クロスローラガイド | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| ステージ高さ[mm] | 25±0.2 | |
| 回転中心高さ | 100±0.2mm | |
| 基本仕様Ⅱ | センサ論理 | すべてN.C. |
| センサカバー位置 | L位置 | |
| 【コントローラ】 DS102/DS112 |
非対応 | |
| モータオプション | モータレス | |
| モータレス:適応サイズ | □40サーボモータ仕様 | |
| 付属ケーブル | センサケーブル 2m片端バラ |
|
| MAXスピード [°/sec]※標準モータSpec |
16.5 | |
| グリース交換 | 標準グリース (AFFを標準採用) |
|
| 分解能 ※標準モータSpec |
≒0.0011°/パルス(Full-step) | |
| 停止精度 | 繰返位置決め精度 [±°以内] |
0.001 |
| ロストモーション[°以内] | 0.003 | |
| 移動精度 | 回転中心振れ精度 [mm以内] |
0.01 |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.3 |
| モーメント剛性:ヨー [″/N・cm] |
0.1 | |
| モーメント剛性:ロール [″/N・cm] |
0.11 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.45 |
| 付属品 | モータブラケット | 〇(本体取付済み) |
| カップリング(ねじ付属) | 〇 | |
| 取付ねじ | モータ用(M4×12[2本])、本体用(M4×10[4本]) | |
| センサケーブル(2m 片端バラ) | ○(HR10AP-S-SB-6-2) |
