スペック
見積リストに追加する| 基本項目 | 型式 | KGB07070AM-LG-F |
|---|---|---|

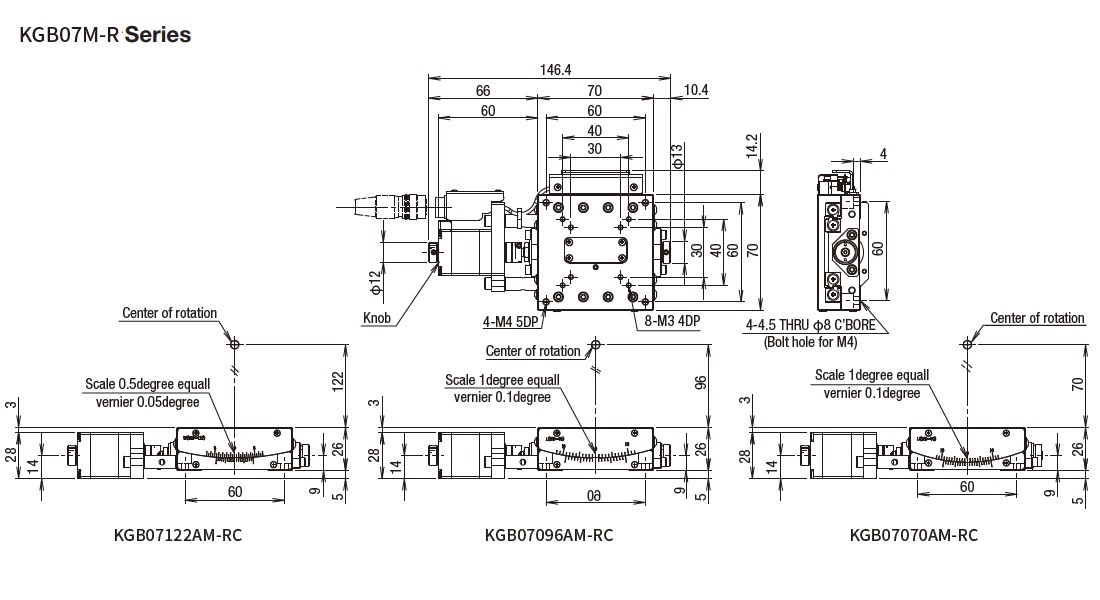

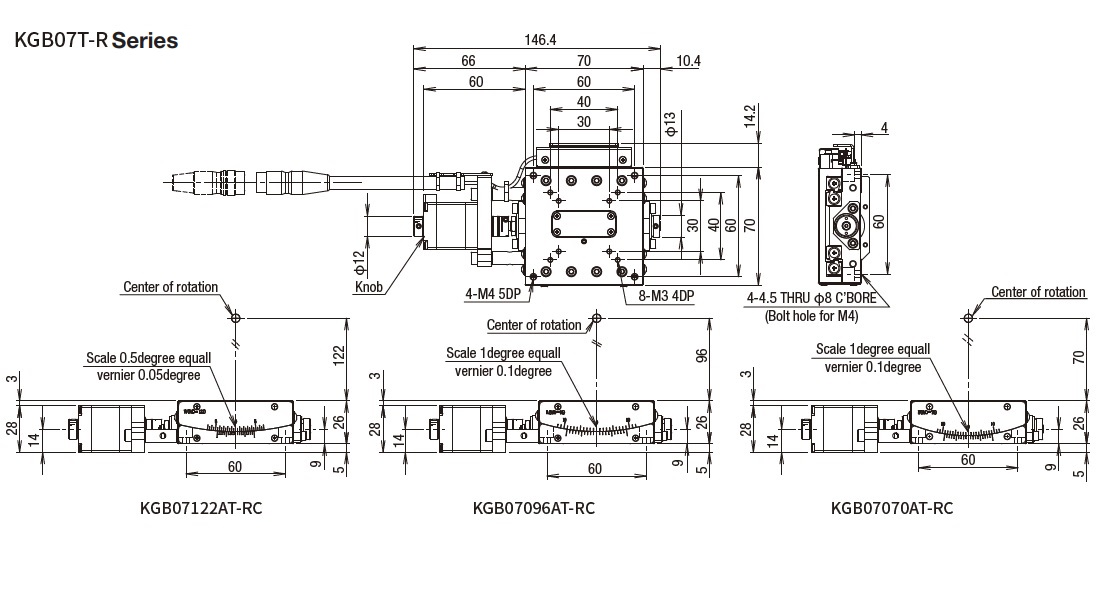

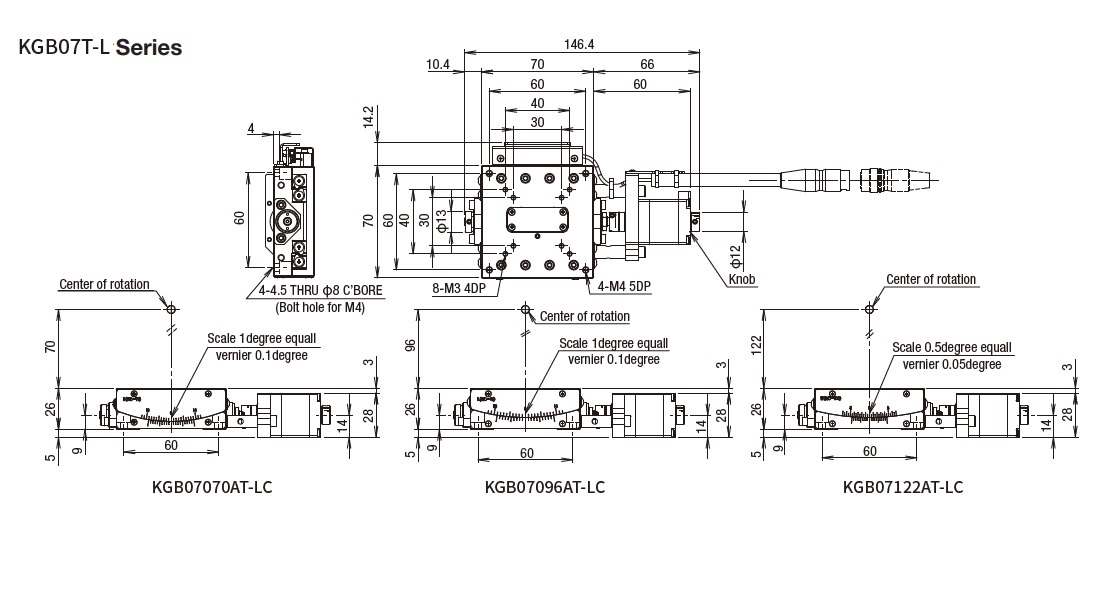

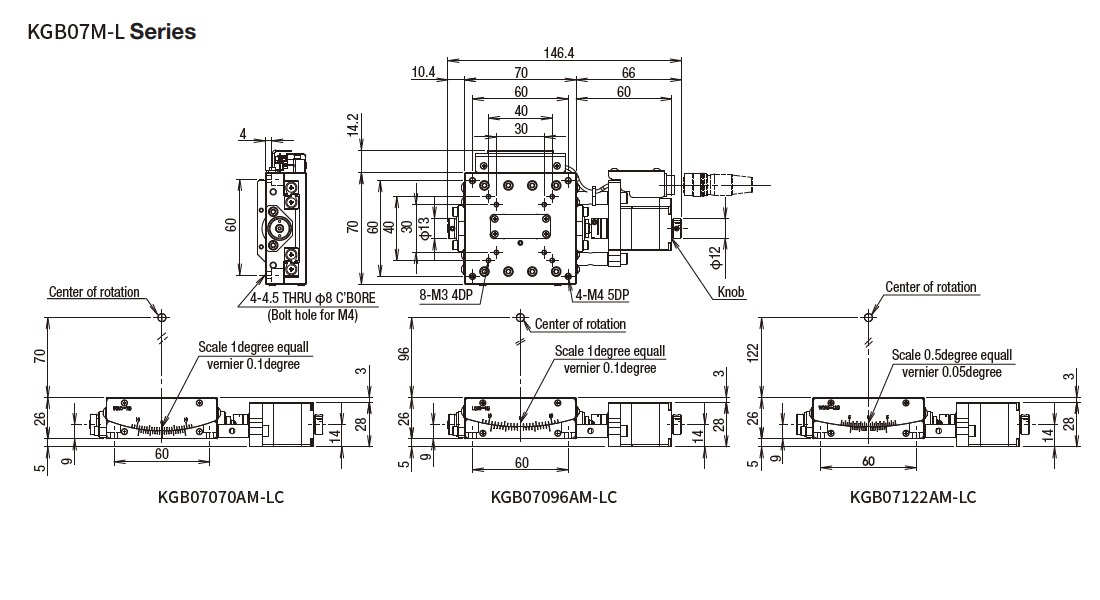

| CAD |
|
|
| 定価（1台） | 212,000円 | |
| 定価（2台～） | 179,000円 | |
| 定価（7台～） | 174,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 70×70mm |
| 移動量[±°] | 5 | |
| 耐荷重[kgf] | 5 | |
| 耐荷重[N] | 49 | |
| 移動機構 | ボールねじ φ6 リード1 | |
| ガイド | クロスローラガイド | |
| 主材質 | アルミ-白アルマイト処理 | |
| ステージ高さ[mm] | 26±0.2 | |
| 回転中心高さ | 70±0.2mm | |
| 【コントローラ】 DS102/DS112 |
対応 | |
| 基本仕様Ⅱ | コネクタ仕様 | パネルマウント |
| センサ論理 | すべてN.C. | |
| センサカバー位置 | L位置 | |
| モータオプション | 5相ステッピングモータ (高分解能) |
|
| 付属ケーブル | ロボットケーブル 両端コネクタ_2m |
|
| MAXスピード [°/sec] |
18.9 | |
| グリース仕様 | 標準グリース (AFFを標準採用) |
|
| 分解能 | ≒0.0008° | |
| 停止精度 | 繰返し位置決め精度 [±°以内] |
0.003 |
| ロストモーション[°以内] | 0.003 | |
| 移動精度 | 回転中心振れ精度 [mm以内] |
0.01 |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.28 |
| モーメント剛性:ヨー [″/N・cm] |
0.06 | |
| モーメント剛性:ヨー [″/N・cm] |
0.06 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.67 |
| 付属品 | 六角穴付ボルト | M4-8[4本] |
