スペック

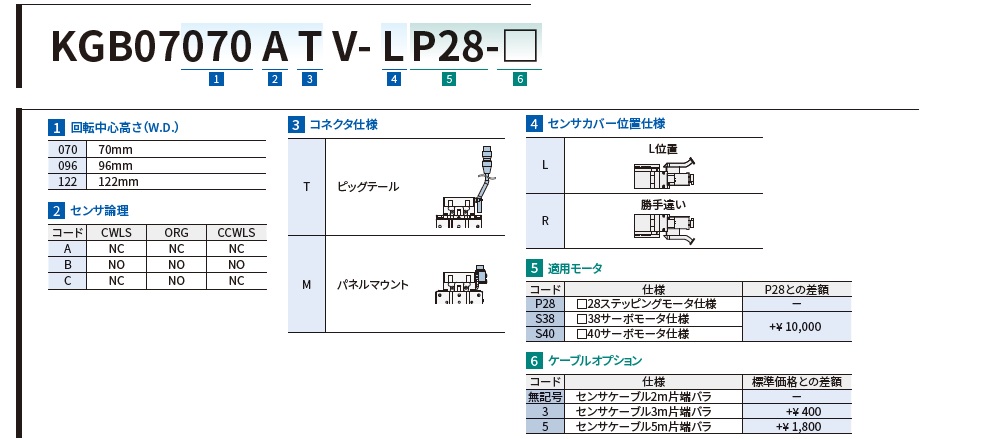

見積リストに追加する| 基本項目 | 型式 | KGB07070ATV-RS40-5 |
|---|---|---|

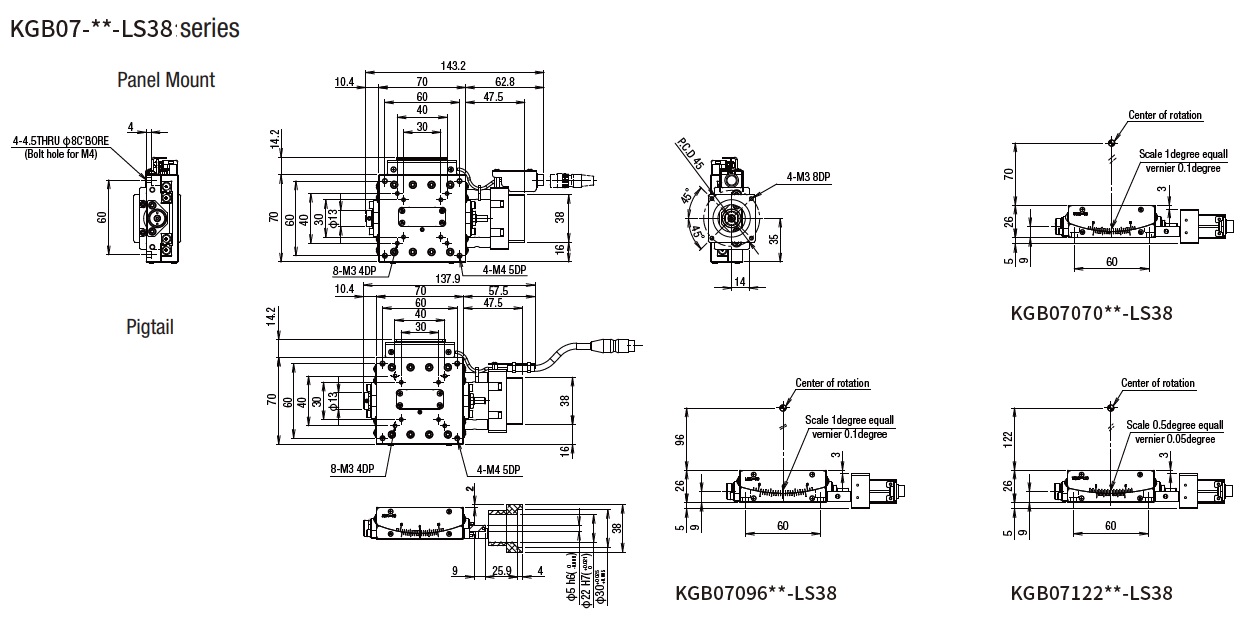

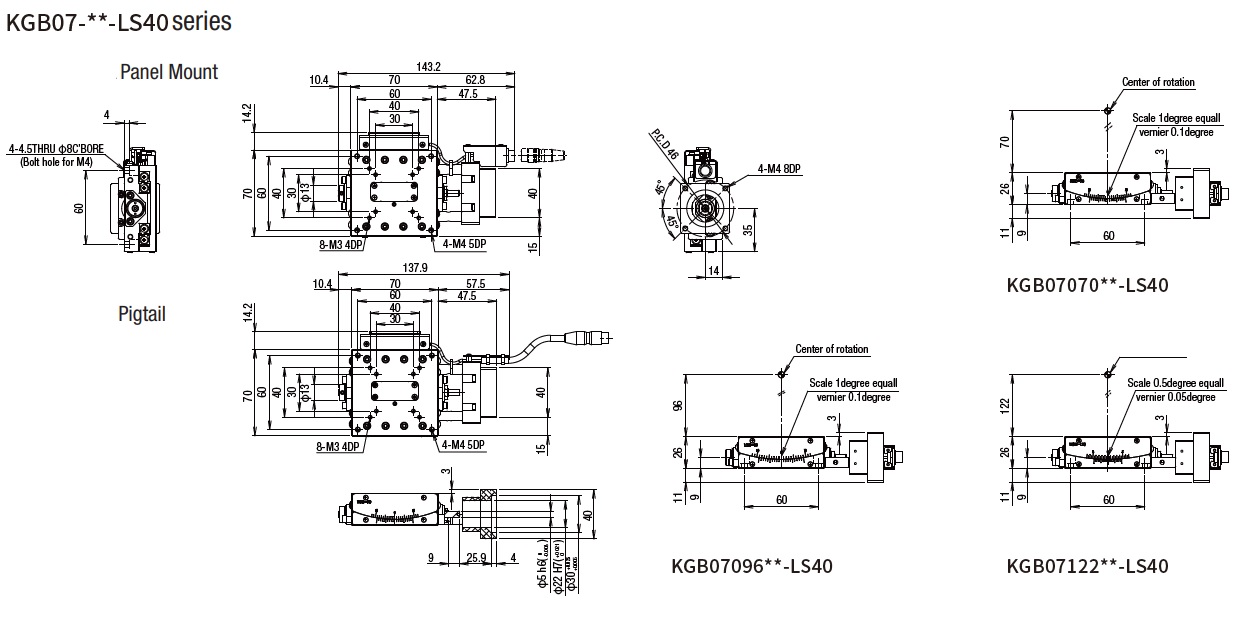

| CAD |
|
|
| 定価（1台） | 219,800円 | |
| 定価（2台～） | 184,300円 | |
| 定価（7台～） | 179,300円 | |
| RoHS対応 | RoHS10物質対応 | |
| 重要 | 取扱い注意事項/組立手順書/モータ適合表 | 詳細はこちら (リンク) |
| 基本仕様Ⅰ | ステージ面サイズ | 70×70mm |
| 移動量[±°] | 5 | |
| 耐荷重[kgf] | 5 | |
| 耐荷重[N] | 49 | |
| 移動機構 | ボールねじ φ6 リード1 | |
| ガイド | クロスローラガイド | |
| 主材質 | アルミ-白アルマイト処理 | |
| ステージ高さ[mm] | 26±0.2mm | |
| 回転中心高さ | 70±0.2mm | |
| 【コントローラ】 DS102/DS112 |
非対応 | |
| 基本仕様Ⅱ | コネクタ仕様 | ピッグテール |
| センサ論理 | すべてN.C. | |
| センサカバー位置 | 勝手違い | |
| モータレス:適応サイズ | □40サーボモータ仕様 | |
| 付属ケーブル | センサケーブル 5m片端バラ | |
| MAXスピード [°/sec]※標準モータSpec |
22.6 | |
| グリース仕様 | 標準グリース (AFFを標準採用) |
|
| 分解能 ※標準モータSpec |
≒0.0015° | |
| 停止精度 | 繰返位置決め精度 [±°以内] |
0.003 |
| ロストモーション[°以内] | 0.003 | |
| 移動精度 | 回転中心振れ精度 [mm以内] |
0.01 |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.28 |
| モーメント剛性:ヨー [″/N・cm] |
0.06 | |
| モーメント剛性:ロール [″/N・cm] |
0.06 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.59 |
