スペック ※生産終了品

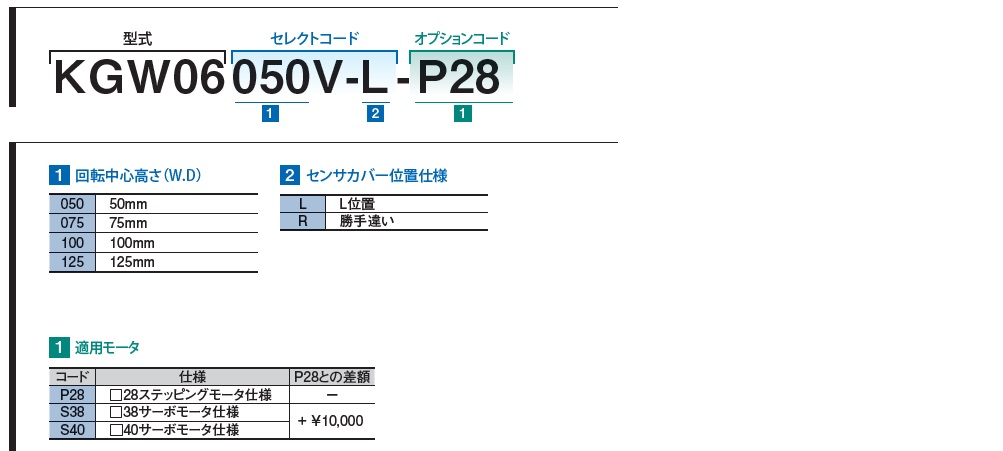

| 基本項目 | 型式 | KGW06100V-L-P28 |
|---|---|---|

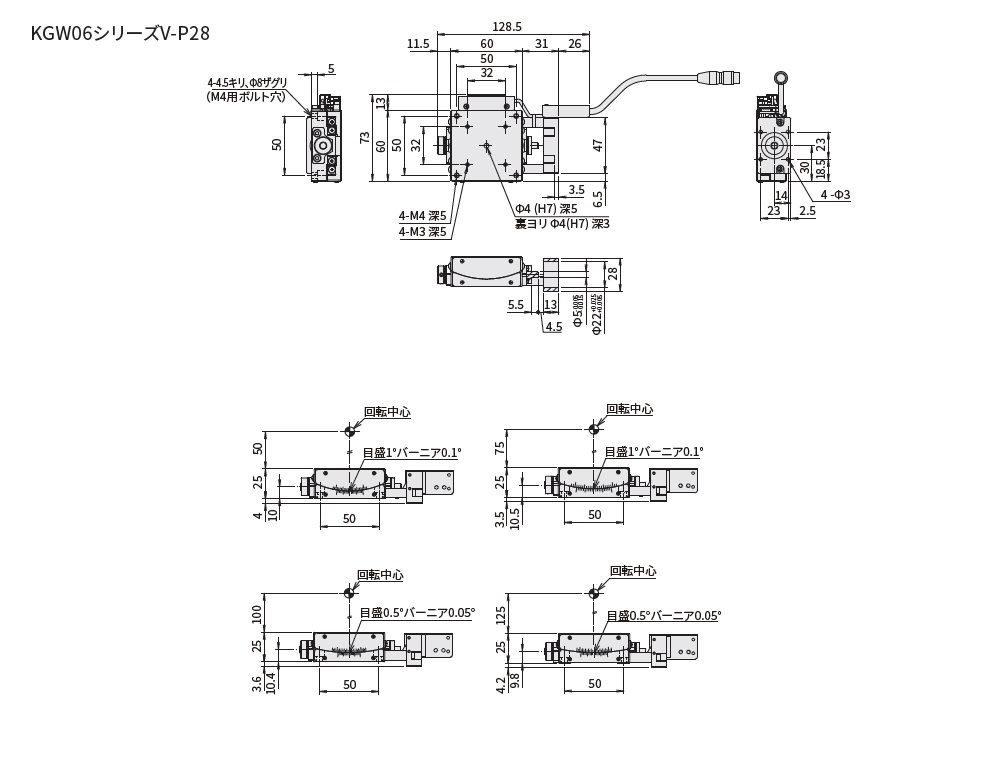

| CAD |
|
|
| 定価（1台） | 196,500円 | |
| 定価（2台～） | 164,500円 | |
| 定価（7台～） | 159,500円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ | 後継機：KGW06100TV-LP28 | |
| 基本仕様Ⅰ | ステージ面サイズ | 60×60mm |
| 移動量[±°] | 6 | |
| 耐荷重[kgf] | 5 | |
| 耐荷重[N] | 49 | |
| 移動機構 | ウォームギヤ | |
| ガイド | クロスローラガイド | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| ステージ高さ[mm] | 25±0.2 | |
| 回転中心高さ | 100±0.2mm | |
| 基本仕様Ⅱ | センサ論理 | すべてN.C. |
| センサカバー位置 | L位置 | |
| 【コントローラ】 DS102/DS112 |
非対応 | |
| モータオプション | モータレス | |
| モータレス:適応サイズ | □28ステッピングモータ仕様 | |
| 付属ケーブル | センサケーブル 2m片端バラ |
|
| MAXスピード [°/sec]※標準モータSpec |
12.5 | |
| グリース交換 | 標準グリース | |
| 分解能 ※標準モータSpec |
0.002466°/パルス(Full-step) | |
| 停止精度 | 繰返位置決め精度 [±°以内] |
0.003 |
| ロストモーション[°以内] | 0.01 | |
| 移動精度 | 回転中心振れ精度 [mm以内] |
0.01 |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.3 |
| モーメント剛性:ヨー [″/N・cm] |
0.1 | |
| モーメント剛性:ロール [″/N・cm] |
0.11 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.4 |
| 付属品 | モータブラケット | 〇(本体取付済み) |
| カップリング(ねじ付属) | 〇 | |
| 取付ねじ | モータ用(M2.5×6[4本])、本体用(M4×10[4本]) | |
| センサケーブル(2m 片端バラ) | ○(HR10AP-S-SB-6-2) |
