スペック

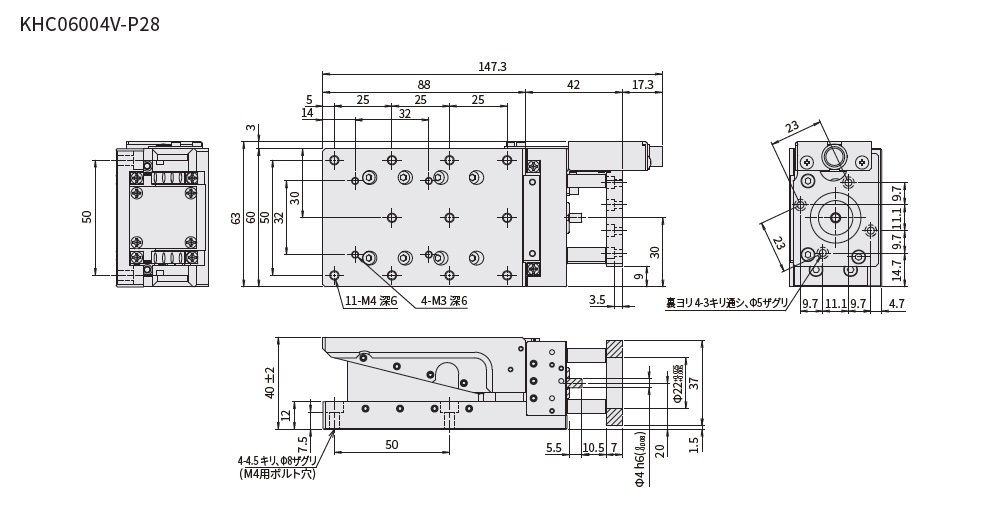

見積リストに追加する| 基本項目 | 型式 | KHC06004V-P28 |
|---|---|---|
| CAD |
|
|
| 定価（1台） | 271,000円 | |
| 定価（2台～） | 226,000円 | |
| 定価（7台～） | 219,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ[mm] | 60×60 |
| 移動量[mm] | 4 | |
| 耐荷重[kgf] | 7 | |
| 耐荷重[N] | 68.6 | |
| ボールねじφ径 -リード[mm] |
φ8-リード1 | |
| ガイド | くさび方式 クロスローラガイド | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| 【コントローラ】 DS102/DS112 |
非対応 | |
| 基本仕様Ⅱ | モータオプション | モータレス |

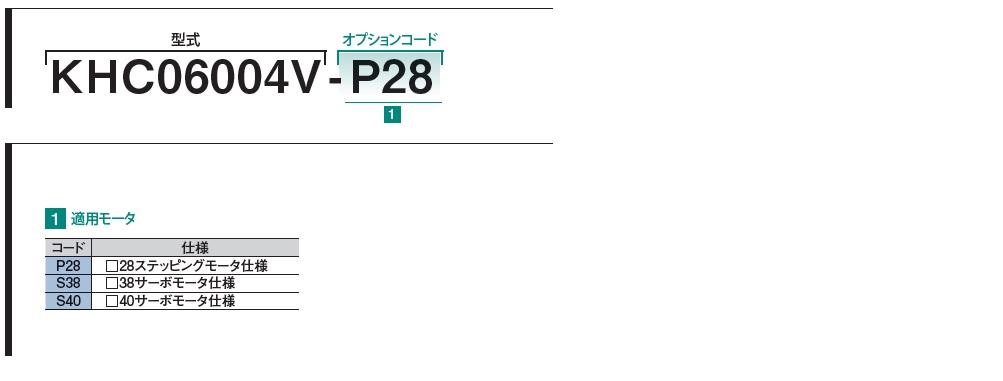

| モータレス:適応サイズ | □28ステッピングモータ仕様 | |
| 付属ケーブル | センサケーブル 2m片端バラ |
|
| グリース仕様 | 標準グリース | |
| MAXスピード [mm/sec] ※標準モータspec |
2.5 | |
| 分解能 ※標準モータspec |
0.5μm/パルス(Full-step) | |
| 停止精度 | 一方向位置決め精度 [μm以内] |
7 |
| 繰返し位置決め精度 [±μm以内] |
0.5 | |
| ロストモーション[μm以内] | 1 | |
| 公差 | 平行度[μm以内] | 50 |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| 重量 | 自重[kg] | 0.79 |
| 付属品 | モータブラケット | ○(本体取付済み) |
| カップリング(ねじ付属) | ○ | |
| 取付ねじ | モータ用(M2.5×6[4本])、本体用(M4×12[4本]) | |
| センサケーブル(2m 片端バラ) | ○(HR10AP-S-SB-6-2) | |
| 六角レンチ | ○(モータ取付用) |
