スペック ※生産終了品
| 基本項目 | 型式 | KRW04360-H |
|---|---|---|

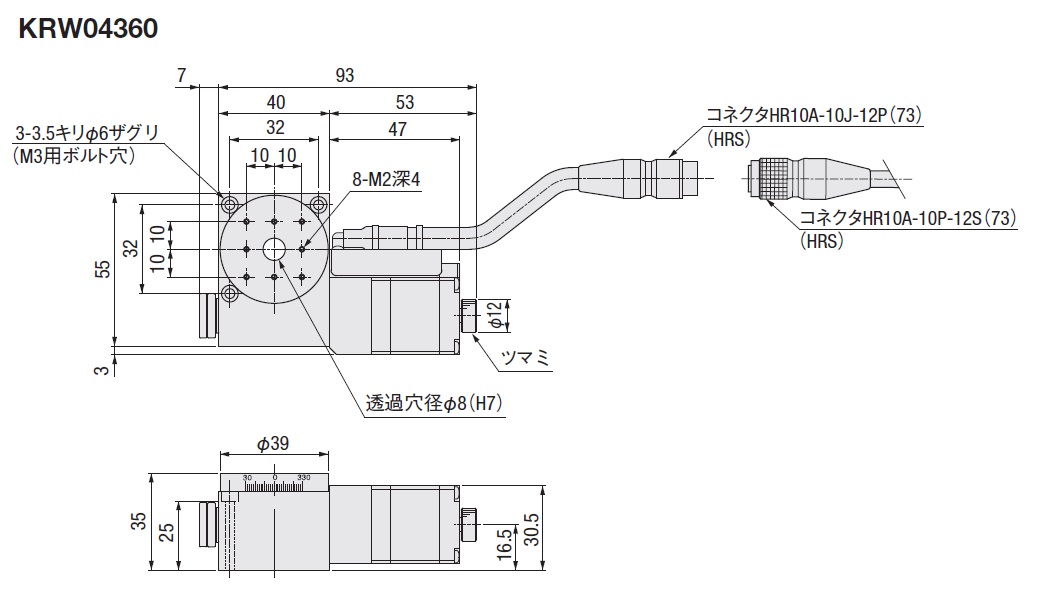

| CAD |
|
|
| 定価（1台） | 149,000円 | |
| 定価（2台～） | 126,000円 | |
| 定価（7台～） | 123,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ | 後継機：KRW04360T-LC-H | |
| 基本仕様Ⅰ | ステージ面サイズ | φ39mm |
| 移動量 | 360° | |
| 耐荷重[kgf] | 3 | |
| 耐荷重[N] | 29.4 | |
| 移動機構 | ウォームギヤ | |
| 減速比 | 1/120 | |
| ガイド | 深溝玉軸受け | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| 基本仕様Ⅱ | 【コントローラ】 DS102/DS112 |
対応 |
| モータオプション | 5相ステッピングモータ | |
| 付属ケーブル | ロボットケーブル 4m両端コネクタ |
|
| グリース仕様 | 標準グリース | |
| MAXスピード [°/sec] |
30 | |
| 分解能[°] | 0.006°/パルス(Full-step) | |
| 停止精度 | 位置決め精度[°以内] | 0.05 |
| 繰返し位置決め精度 [±°以内] |
0.01 | |
| ロストモーション[°以内] | 0.05 | |
| 移動精度 | 偏芯量[μm以内] | 5 |
| 面振れ量[μm以内] | 30 | |
| 剛性 | モーメント剛性[″/N・cm] | 0.74 |
| 公差 | 平行度[μm以内] | 50 |
| バックラッシ[°以内] | 0.1 | |
| センサ | リミットセンサ | - |
| 原点センサ | 有 | |
| 重量 | 自重[kg] | 0.4 |
| 付属品 | 六角穴付ボルト | M3-30[3本] |
