スペック ※生産終了品

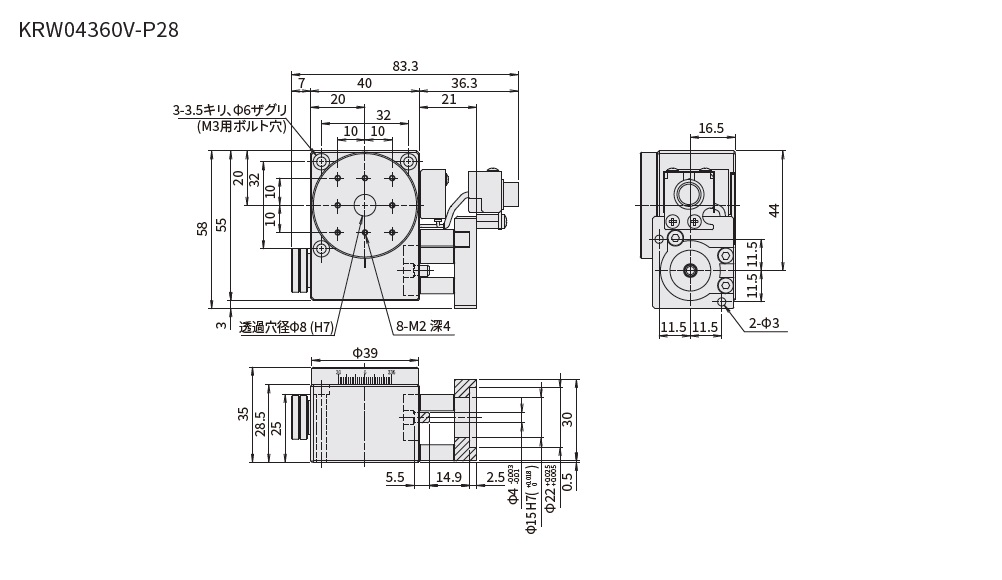

| 基本項目 | 型式 | KRW04360V-P28 |
|---|---|---|
| CAD |
|
|
| 定価（1台） | 140,500円 | |
| 定価（2台～） | 117,500円 | |
| 定価（7台～） | 114,500円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ | 後継機：KRW04360TV-LP28 | |
| 基本仕様Ⅰ | ステージ面サイズ | φ39mm |
| 移動量 | 360° | |
| 耐荷重[kgf] | 3 | |
| 耐荷重[N] | 29.4 | |
| 移動機構 | ウォームギヤ | |
| 減速比 | 1/120 | |
| ガイド | 深溝玉軸受け | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| 基本仕様Ⅱ | 【コントローラ】 DS102/DS112 |
非対応 |

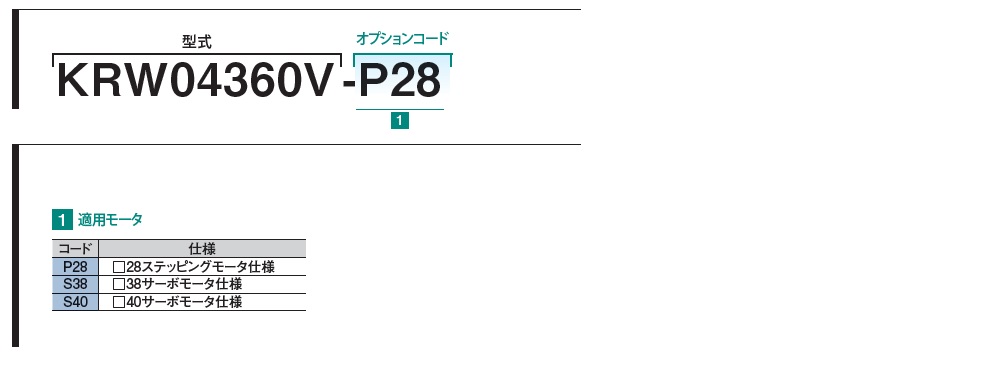

| モータオプション | モータレス | |
| モータレス:適応サイズ | □28ステッピングモータ仕様 | |
| 付属ケーブル | センサケーブル 2m片端バラ |
|
| グリース仕様 | 標準グリース | |
| MAXスピード [°/sec]※標準モータSpec |
30 | |
| 停止精度 | 位置決め精度[°以内] | 0.05 |
| 繰返し位置決め精度 [±°以内] |
0.01 | |
| ロストモーション[°以内] | 0.05 | |
| 移動精度 | 偏芯量[μm以内] | 5 |
| 面振れ量[μm以内] | 30 | |
| 剛性 | モーメント剛性[″/N・cm] | 0.74 |
| 公差 | 平行度[μm以内] | 50 |
| バックラッシ[°以内] | 0.1 | |

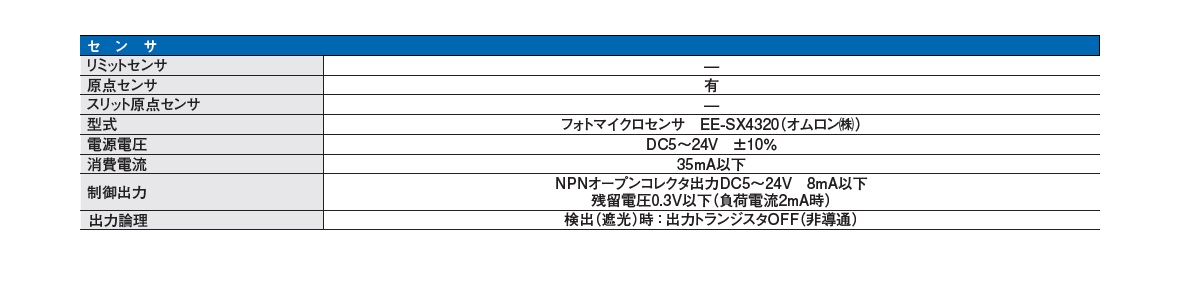

| センサ | リミットセンサ | - |
| 原点センサ | 有 | |
| 重量 | 自重[kg] | 0.29 |
| 付属品 | モータブラケット | 〇(本体取付済み) |
| カップリング(ねじ付属) | 〇 | |
| 取付ねじ | モータ用(M2.5×6[2本])、本体用(M3×30[3本]) | |

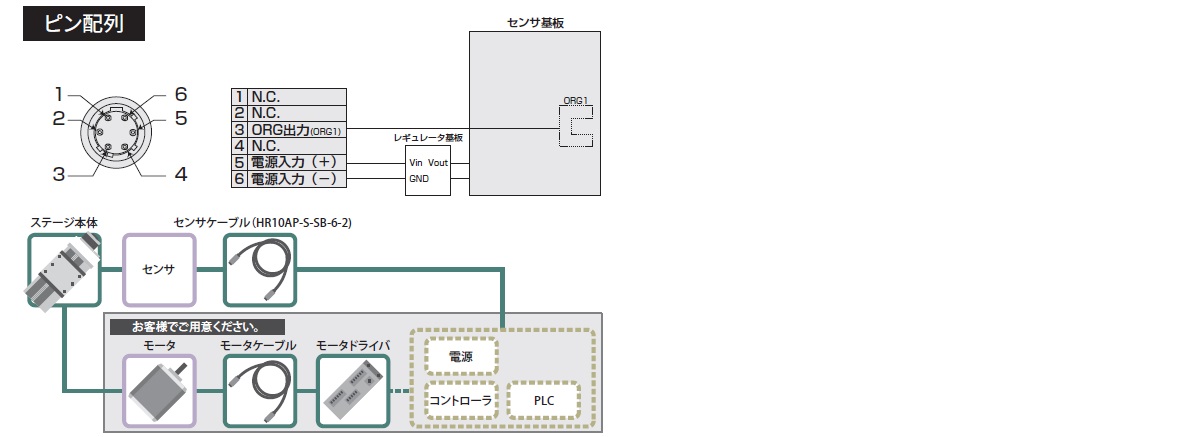

| センサケーブル(2m 片端バラ) | ○(HR10AP-S-SB-6-2) | |
| 六角レンチ | 〇(モータ取付用) |
