スペック

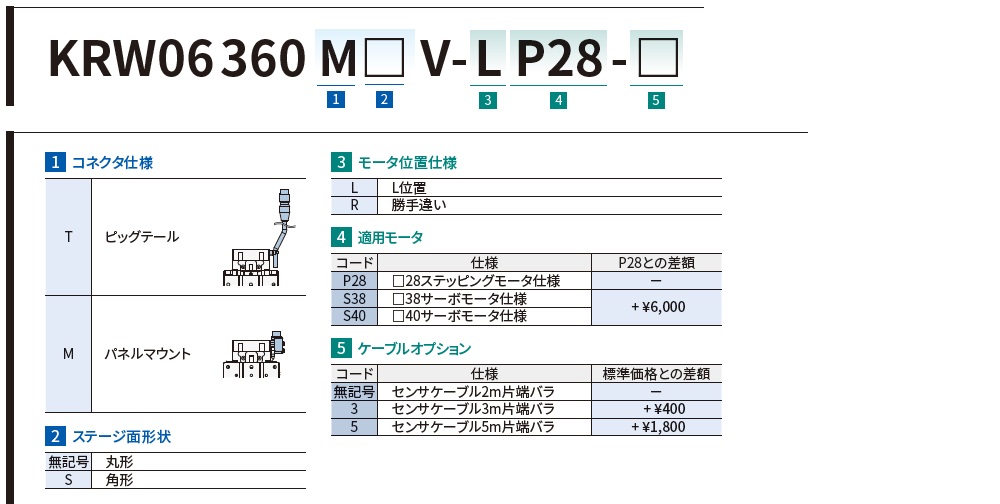

見積リストに追加する| 基本項目 | 型式 | KRW06360MV-LS40 |
|---|---|---|

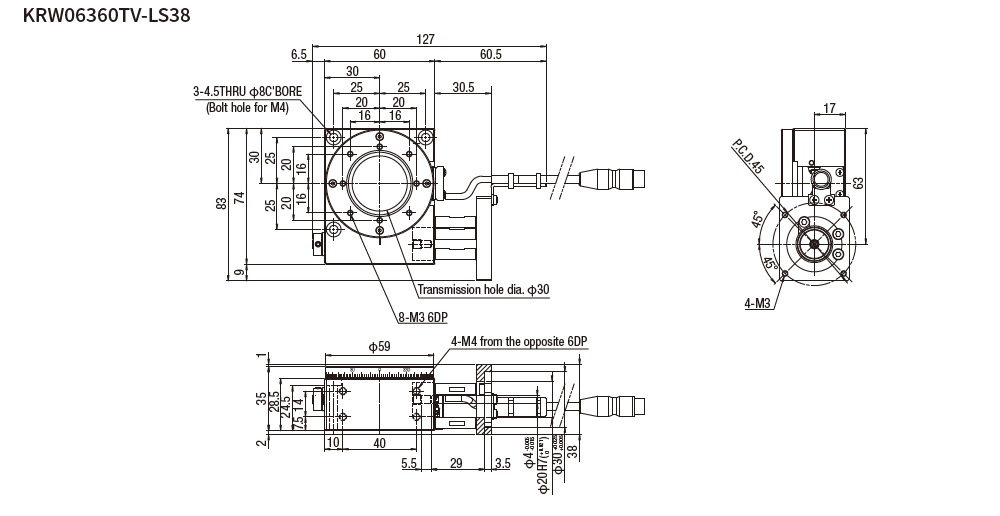

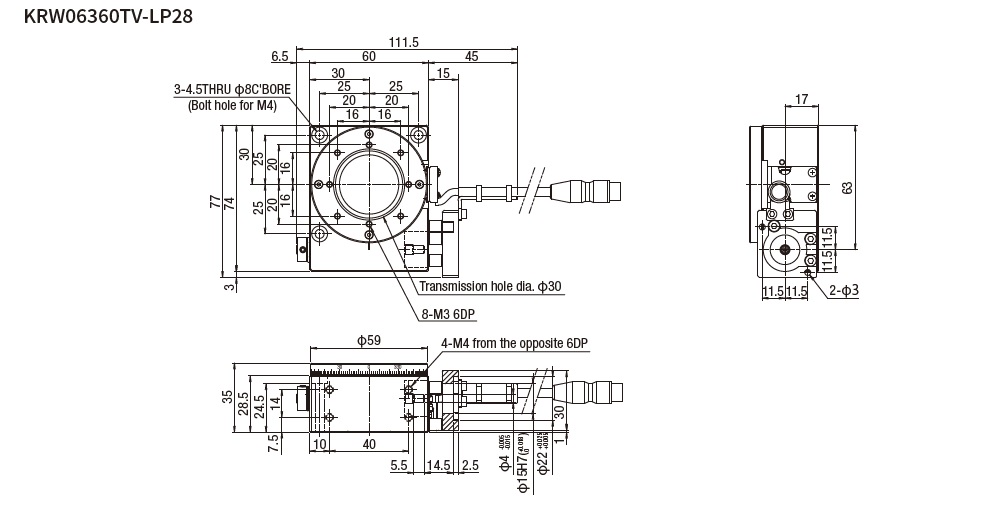

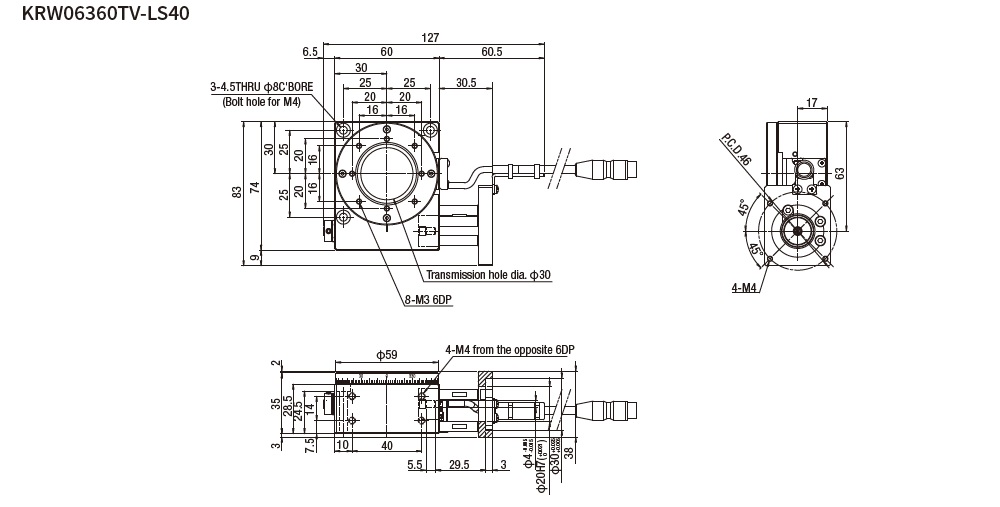

| CAD |
|
|
| 定価 (1台) | 182,500円 | |
| 定価 (2台～) | 153,500円 | |
| 定価 (7台～) | 149,500円 | |
| RoHS対応 | RoHS10物質対応 | |

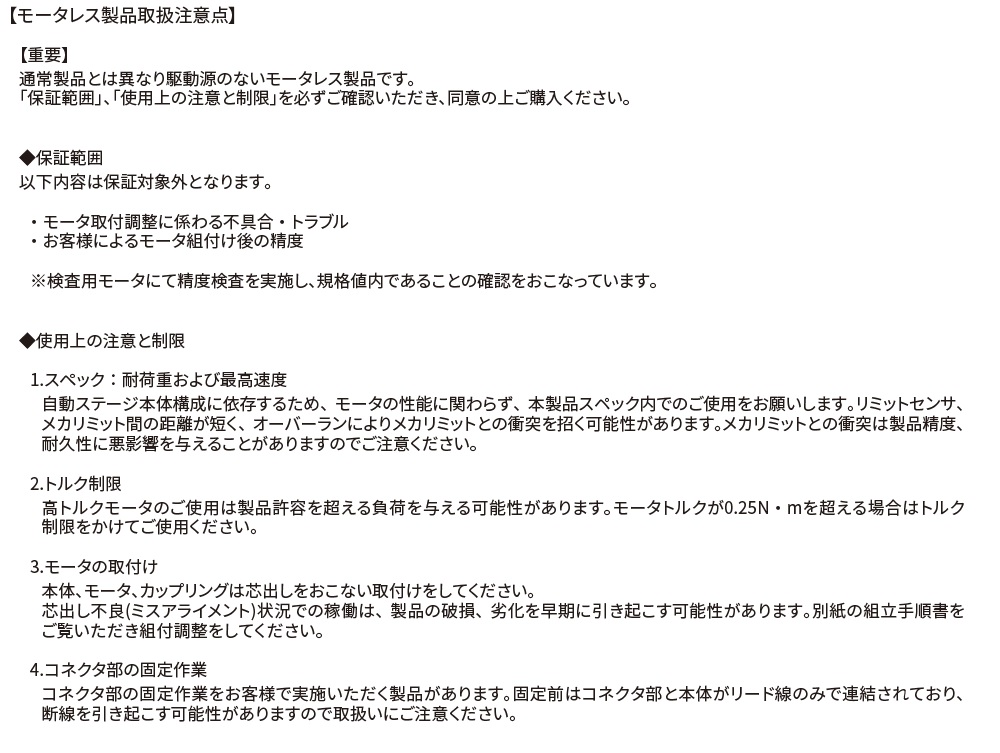

| 重要 | 取扱い注意事項/組立手順書/モータ適合表 | 詳細はこちら (リンク) |
| 基本仕様Ⅰ | ステージ面サイズ | φ59mm |
| ステージ面形状 | 丸形 | |
| 移動量 | 360° | |
| 耐荷重[kgf] | 3 | |
| 耐荷重[N] | 29.4 | |
| 移動機構 | ウォームギヤ | |
| 減速比 | 1/180 | |
| ガイド | 深溝玉軸受け | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| 【コントローラ】 DS102/DS112 |
非対応 | |
| コネクタ仕様 | パネルマウント | |
| 勝手仕様 | 標準 | |
| 基本仕様Ⅱ | モータレス:適応サイズ | □40サーボモータ仕様 |
| 付属ケーブル | センサケーブル 2m片端バラ | |
| グリース仕様 | 標準グリース | |
| MAXスピード [°/sec]※標準モータspec |
20[5kHz] | |
| 分解能 標準モータspec |
0.004°/パルス(Full-step) | |
| 停止精度 | 位置決め精度[°以内] | 0.05 |
| 繰返し位置決め精度 [±°以内] |
0.01 | |
| ロストモーション [°以内] |
0.05 | |
| 剛性 | モーメント剛性[″/N・cm] | 0.2 |
| 公差 | 平行度[μm以内] | 50 |
| バックラッシ[°以内] | 0.05 | |
| センサ | リミットセンサ | - |
| 原点センサ | 有 | |
| 移動精度 | 偏芯量[μm以内] | 5 |
| 面振れ量[μm以内] | 30 | |
| 付属品 | モータブラケット | ○(本体取付済み) |
| カップリング(ねじ付属) | ○ | |
| 取付ねじ | モータ用(M2.5×6[2本])、本体用(M4×30[3本]) | |
| 重量 | 自重[kg] | 0.49 |
