スペック
見積リストに追加する| 基本項目 | 型式 | KRW06360T-LC-C-Z |
|---|---|---|

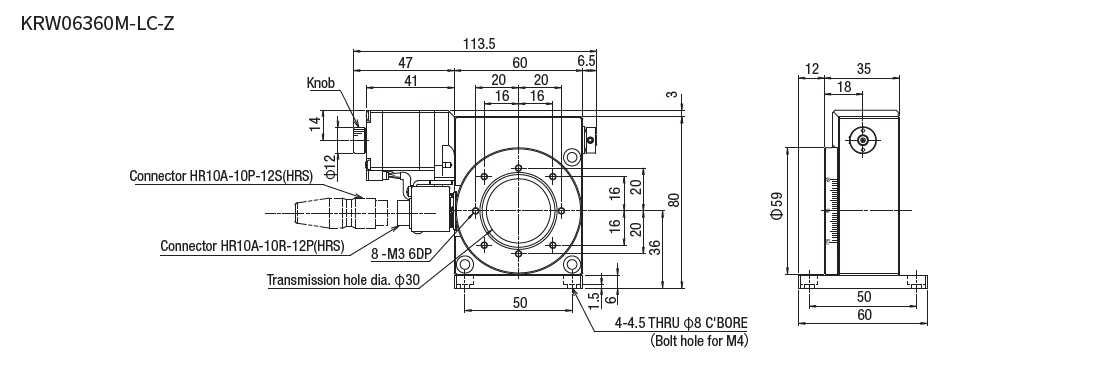

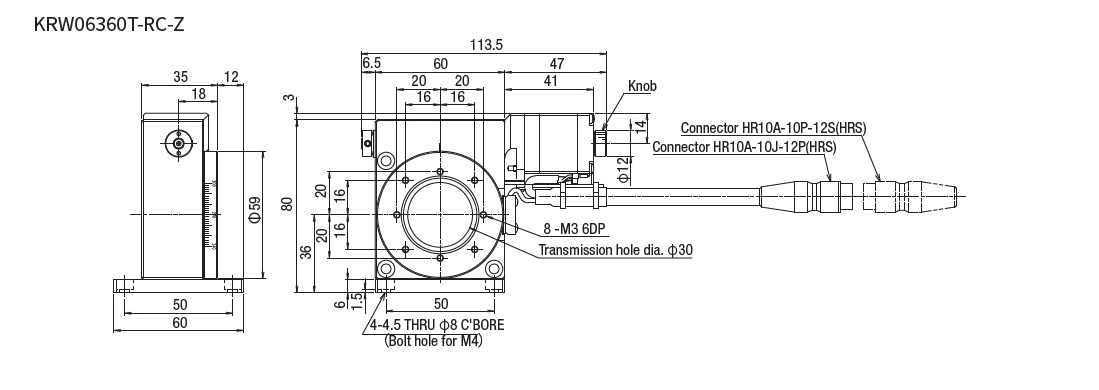

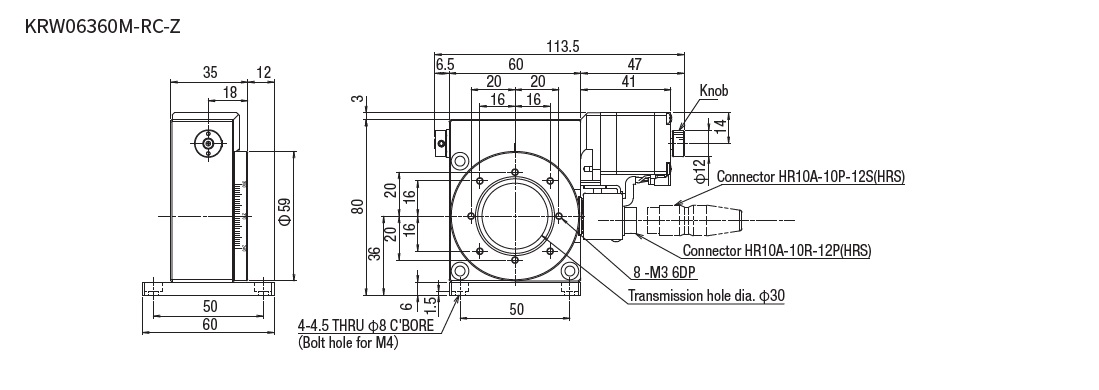

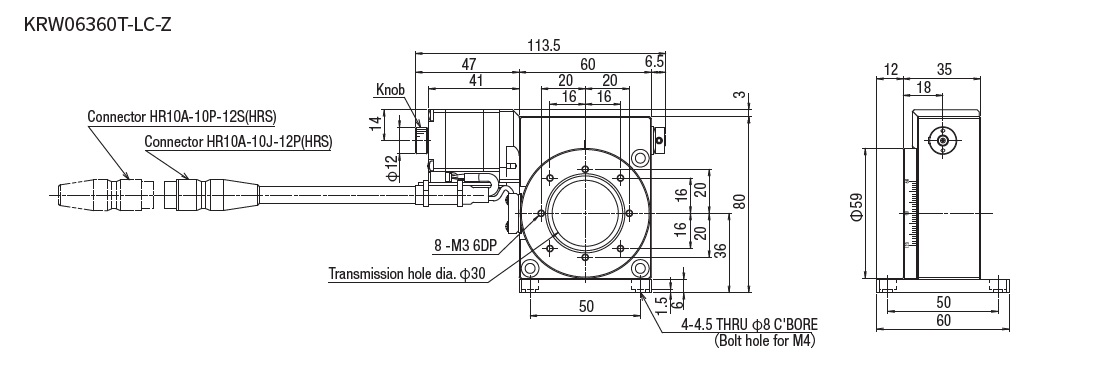

| CAD |
|
|
| 定価（1台） | 184,000円 | |
| 定価（2台～） | 154,000円 | |
| 定価（7台～） | 150,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | φ59mm |
| ステージ面形状 | 丸型 | |
| 移動量 | 360° | |
| 耐荷重[kgf] | 1 | |
| 耐荷重[N] | 9.8 | |
| 移動機構 | ウォームギヤ (1/180) | |
| 減速比 | 1/180 | |
| ガイド | 深溝玉軸受け | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| コネクタ仕様 | ピッグテール | |
| 勝手仕様 | 標準 | |
| 基本仕様Ⅱ | 【コントローラ】 DS102/DS112 |
対応 |
| モータオプション | 5相ステッピングモータ (標準) |
|
| 付属ケーブル | 標準ケーブル 両端コネクタ_4m |
|
| グリース仕様 | 標準グリース | |
| MAXスピード [°/sec] |
20 | |
| 分解能[°] | 0.004°/パルス(Full-step) | |
| 停止精度 | 位置決め精度[°以内] | 0.05 (単軸精度仕様) |
| 繰返し位置決め精度 [±°以内] |
0.01 (単軸精度仕様) |
|
| ロストモーション[°以内] | 0.05 (単軸精度仕様) |
|
| 移動精度 | 偏芯量[μm以内] | 5 (単軸精度仕様) |
| 面振れ量[μm以内] | 30 (単軸精度仕様) |
|
| 剛性 | モーメント剛性[″/N・cm] | 0.2 |
| 公差 | 平行度[μm以内] | 50 (単軸精度仕様) |
| バックラッシ[°以内] | 0.05 (単軸精度仕様) |
|
| センサ | リミットセンサ | - |
| 原点センサ | 有 | |
| 重量 | 自重[kg] | 0.72 |
| 付属品 | 六角穴付ボルト | M4-6[4本] |
