スペック ※生産終了品
| 基本項目 | 型式 | KS332-8N-9 |
|---|---|---|

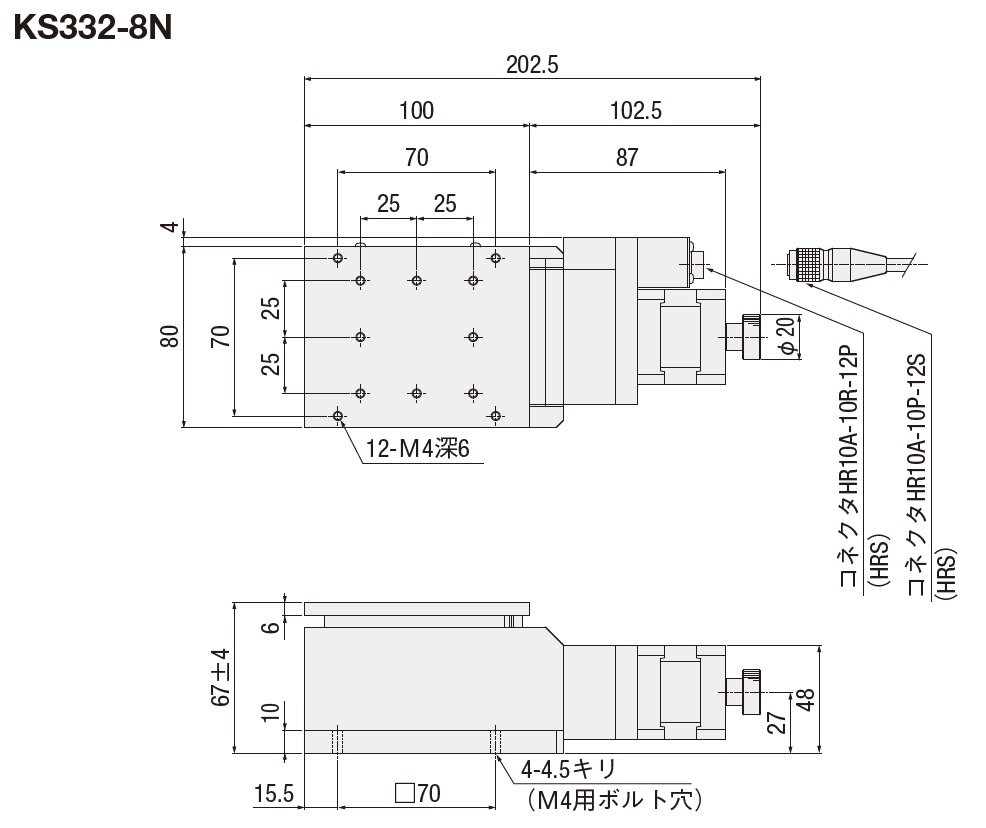

| CAD |

|
|
| 定価（1台） | 338,000円 | |
| 定価（2台～） | 283,000円 | |
| 定価（7台～） | 275,000円 | |
| RoHS対応 | お問合せください(RoHS6物質対応) | |
| 基本仕様Ⅰ | ステージ面サイズ | 80×100mm |
| 移動量[mm] | 8 | |
| 耐荷重[kgf] | 20 | |
| 耐荷重[N] | 196 | |
| ボールねじφ径 -リード[mm] |
φ6-リード1 | |
| ガイド | くさび方式 クロスローラガイド | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| 基本仕様Ⅱ | 付属ケーブル | ロボットケーブル 2m片端バラ |
| グリース仕様 | 標準グリース | |
| 【コントローラ】 DS102/DS112 |
対応 (両端コネクタ付きケーブル要) |
|
| モータオプション | 5相ステッピングモータ (標準) |
|
| MAXスピード [mm/sec] |
3.7 | |
| 分解能 | ≒0.73μm/パルス(Full-step) | |
| 分解能:Half | ≒0.365μm/パルス(Half-step) | |
| 停止精度 | 繰返し位置決め精度 [±μm以内] |
0.5 |
| ロストモーション[μm以内] | 1 | |
| 公差 | 平行度[μm以内] | 50 |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| 重量 | 自重[kg] | 2 |
| 付属品 | 六角穴付ボルト | M4-16[4本] |
