スペック

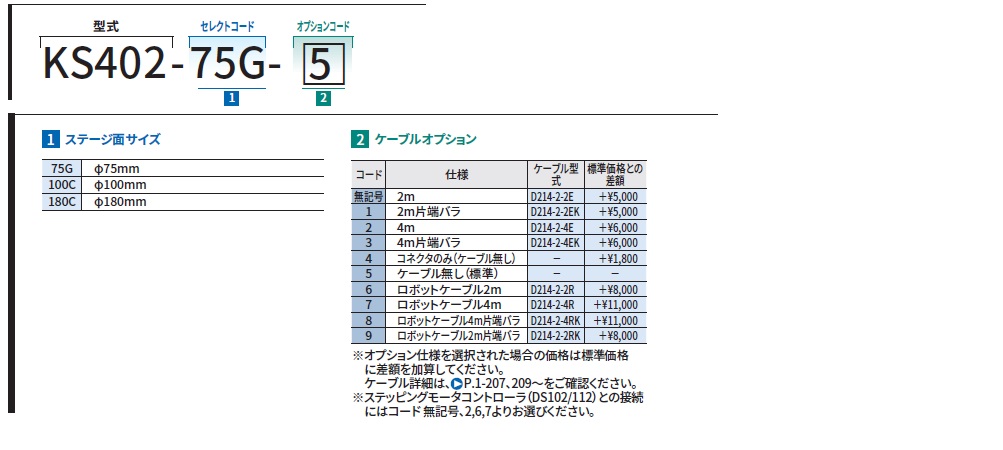

見積リストに追加する| 基本項目 | 型式 | KS402-75G-6 |
|---|---|---|

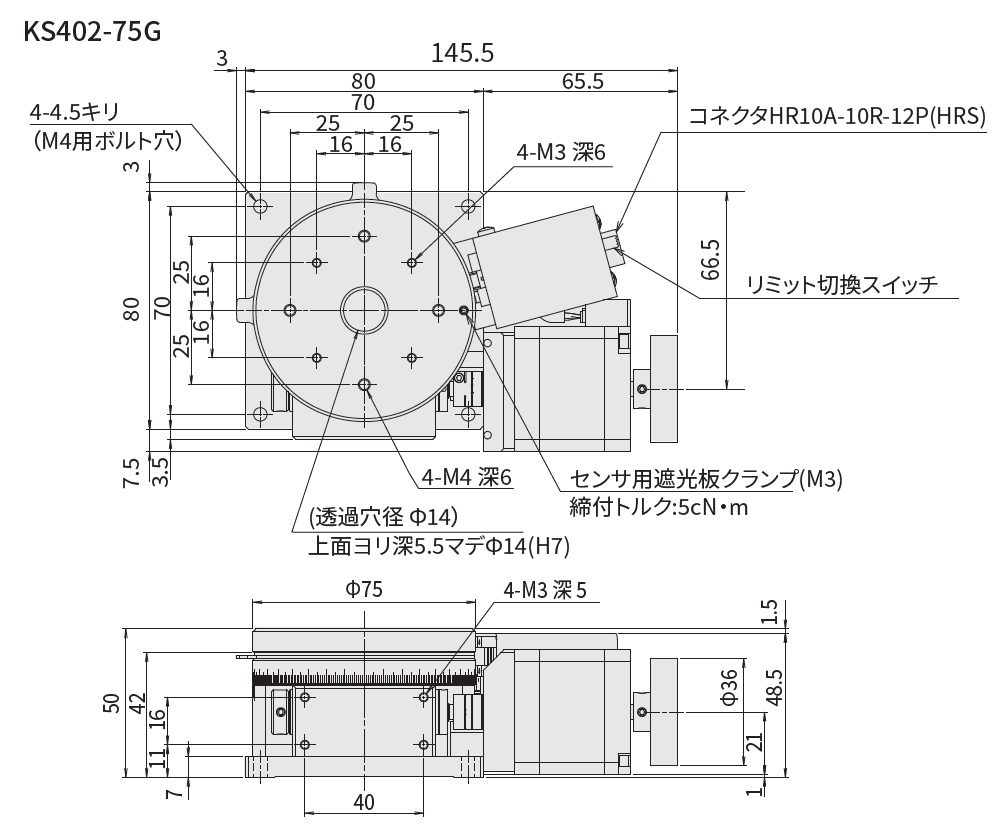

| CAD |
|
|
| 定価（1台） | 338,000円 | |
| 定価（2台～） | 283,000円 | |
| 定価（7台～） | 275,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | φ75mm |
| 移動量 | 360° | |
| 耐荷重[kgf] | 10 | |
| 耐荷重[N] | 98 | |
| 移動機構 | ウォームギヤ | |
| 減速比 | 1/144 | |
| ガイド | クロスローラ軸受け | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| 基本仕様Ⅱ | 【コントローラ】 DS102/DS112 |
対応 |
| モータオプション | 5相ステッピングモータ | |
| 付属ケーブル | ロボットケーブル 2m両端コネクタ |
|
| グリース仕様 | 標準グリース | |
| MAXスピード [°/sec] |
25 | |
| 分解能[°] | 0.0025°/パルス(Full-step) | |
| 停止精度 | 位置決め精度[°以内] | 0.03 |
| 繰返し位置決め精度 [±°以内] |
0.005 | |
| ロストモーション[°以内] | 0.005 | |
| 移動精度 | 偏芯量[μm以内] | 5 |
| 面振れ量[μm以内] | 20 | |
| 剛性 | モーメント剛性[″/N・cm] | 0.15 |
| 公差 | 平行度[μm以内] | 120 |
| バックラッシ[°以内] | 0.005 | |
| センサ | リミットセンサ | 有(切替スイッチ) |
| 原点センサ | 有 | |
| 重量 | 自重[kg] | 1.16 |
| 付属品 | 六角穴付ボルト | M4-12[4本] |
