スペック
見積リストに追加する| 基本項目 | 型式 | KWG06030T-G-F-L |
|---|---|---|

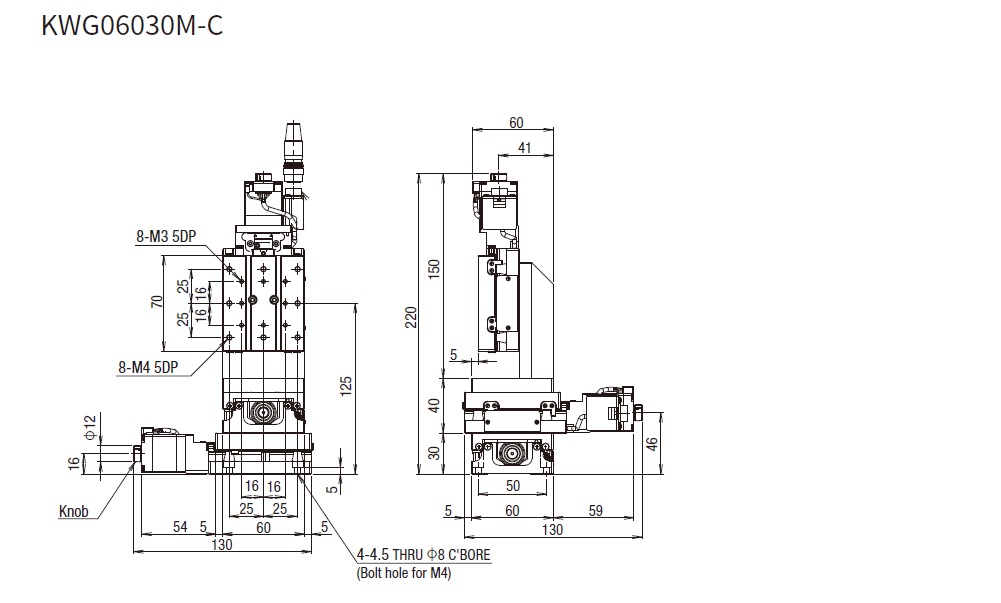

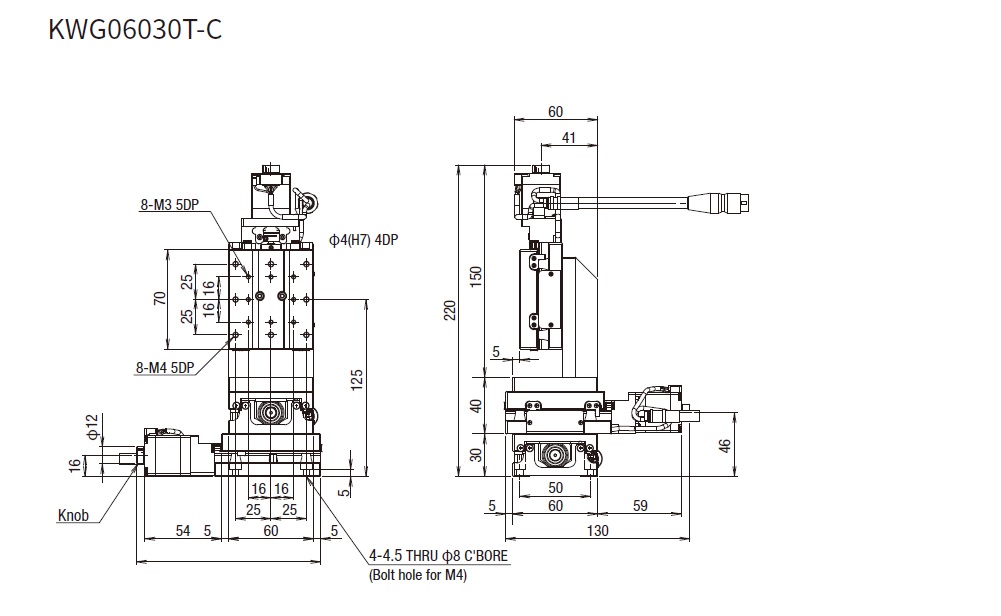

| CAD |
|
|
| 定価（1台） | 446,000円 | |
| 定価（2台～） | 398,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 60×70mm |
| 移動量[mm] | 30 | |
| 耐荷重[kgf] | 3 | |
| 耐荷重[N] | 29.4 | |
| ボールねじφ径 -リード[mm] |
φ8リード1 | |
| ガイド | リニアボールガイド | |
| 主材質 | 特殊鋼 -無電解ニッケルメッキ処理 |
|
| コネクタ仕様 | ピッグテール | |
| 基本仕様Ⅱ | 【コントローラ】 DS102/DS112 |
対応 |
| モータオプション | 5相ステッピングモータ (高分解能) |
|
| 付属ケーブル | ロボットケーブル 両端コネクタ_2m |
|
| グリース交換 | フォンブリンYVAC2 (真空グリース) |
|
| MAXスピード [mm/sec] |
20 | |
| 分解能 | 1μm/パルス(Full-step) | |
| 分解能:Half(パルス)[μm] | 0.5μm | |
| 分解能:マイクロステップ 1/20分割(パルス) [μm] |
0.05μm | |
| 停止精度 | 単軸精度仕様 一方向位置決め精度 [μm以内] |
5 |
| 単軸精度仕様 繰返し位置決め精度 [±μm以内] |
0.5 | |
| 単軸精度仕様 ロストモーション [μm以内] |
1 | |
| 移動精度 | 単軸精度仕様 真直度[μm以内] |
3 |
| 単軸精度仕様 ピッチング[″以内] |
20 | |
| 単軸精度仕様 ヨーイング[″以内] |
15 | |
| 公差 | 単軸精度仕様 バックラッシ[μm以内] |
1 |
| 直角度(フルストローク)[μm以内] | 15 | |
| 垂直度(フルストローク)[μm以内] | 15 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 2.82 |
| 付属品 | 六角穴付ボルト | M4-10[4本] |
