スペック
見積リストに追加する| 基本項目 | 型式 | KXG06030M-EA-5A |
|---|---|---|

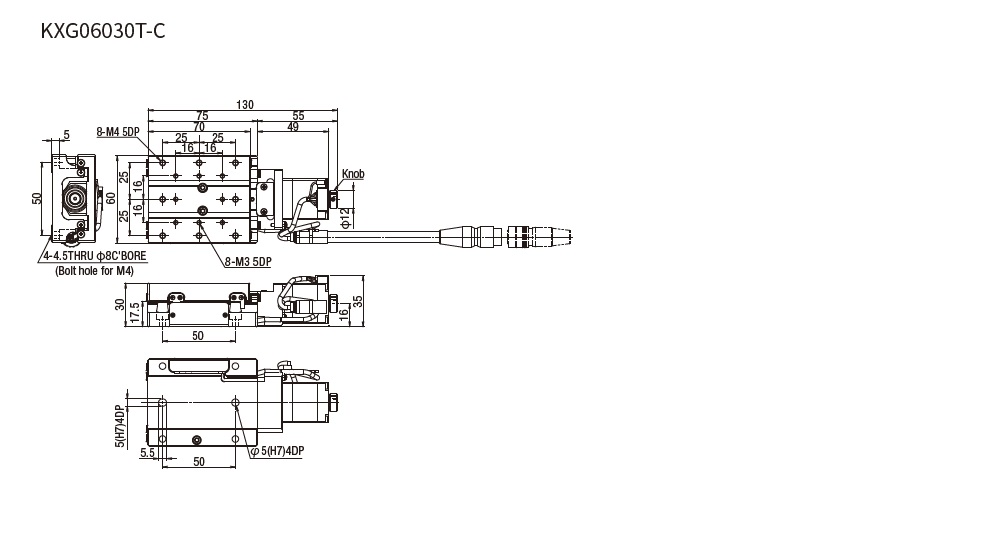

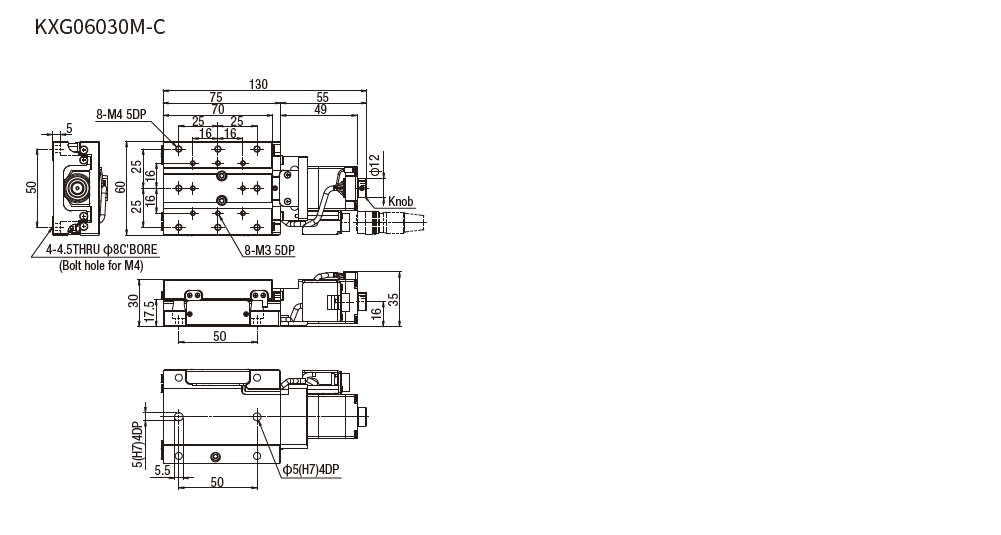

| CAD |
|
|
| 定価（1台） | 172,000円 | |
| 定価（2台～） | 156,000円 | |
| 定価（7台～） | 154,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 60×70mm |
| 移動量[mm] | 30 | |
| 耐荷重(水平置き)[kgf] | 10 | |
| 耐荷重(垂直使い)[kgf] | 3 | |
| 耐荷重(水平置き)[N] | 98 | |
| 耐荷重(垂直使い)[N] | 29.4 | |
| ボールねじφ径 -リード[mm] |
φ8リード1 | |
| コネクタ仕様 | パネルマウント | |
| ガイド | リニアボールガイド | |
| 主材質 | 特殊鋼 －無電解ニッケルメッキ処理 |
|
| 基本仕様Ⅱ | 【コントローラ】 DS102/DS112 |
非対応 |
| モータオプション | EtherCAT対応モータ | |
| 付属ケーブル | ドライバ (アンプ) ケーブルセット 5m |
|
| グリース交換 | 標準グリース (AFFを標準採用) |
|
| MAXスピード(水平置き) [mm/sec] |
40 | |
| 分解能 | 1μm 1000P/R設定時 |
|
| 停止精度 | 一方向位置決め精度 [μm以内] |
5 |
| 繰返し位置決め精度 [±μm以内] |
0.5 | |
| ロストモーション[μm以内] | 1 | |
| 移動精度 | 真直度[μm以内] | 3 |
| ピッチング[″以内] | 20 | |
| ヨーイング[″以内] | 15 | |
| 運動の平行度[μm以内] | 10 | |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.06 |
| モーメント剛性:ヨー [″/N・cm] |
0.05 | |
| モーメント剛性:ロール [″/N・cm] |
0.05 | |
| 公差 | 平行度[μm以内] | 15 |
| バックラッシ[μm以内] | 1 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.82 |
| 付属品 | 六角穴付ボルト | M4-10[4本] |
