スペック ※生産終了品

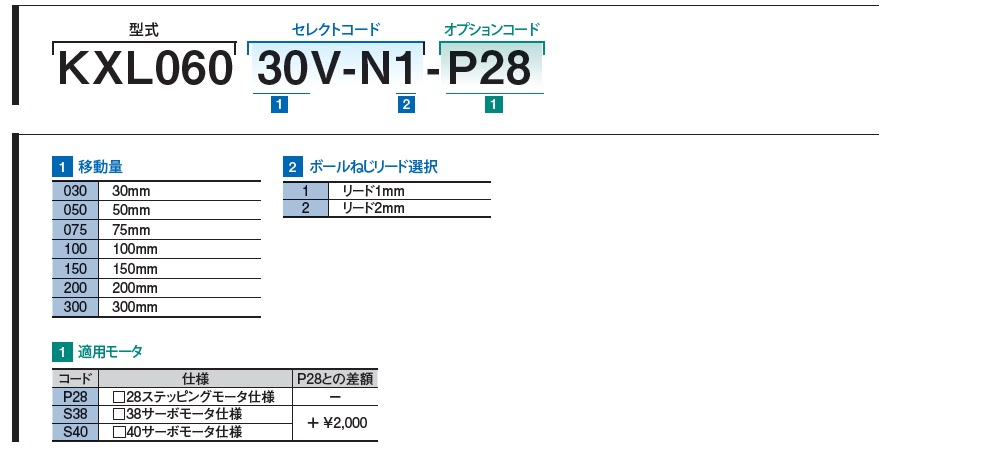

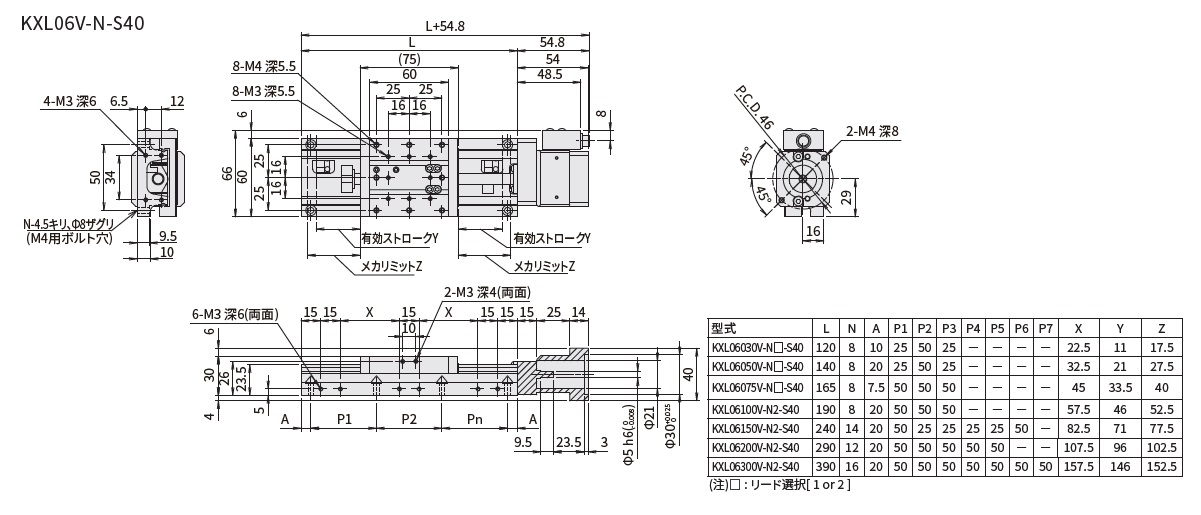

| 基本項目 | 型式 | KXL06030V-N1-S40 |
|---|---|---|
| CAD |
|
|
| 定価（1台） | 114,500円 | |
| 定価（2台～） | 96,500円 | |
| 定価（7台～） | 93,500円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ |
生産終了製品：2024.8.31 後継機：KXL06030MV-N1-S40 |
|
| 基本仕様Ⅰ | ステージ面サイズ | 60×60mm |
| 移動量[mm] | 30 | |
| 耐荷重(水平置き)[kgf] | 12 | |
| 耐荷重(垂直使い)[kgf] | 7 | |
| 耐荷重(水平置き)[N] | 117.6 | |
| 耐荷重(垂直使い)[N] | 68.6 | |
| ボールねじφ径 -リード[mm] |
φ8リード1 | |
| ガイド | リニアボールガイド | |
| 主材質 | ステンレス-無電解ニッケルメッキ処理 | |
| 【コントローラ】 DS102/DS112 |
非対応 | |
| 基本仕様Ⅱ | カバー | 無し |
| モータオプション | モータレス | |
| モータレス:適応サイズ | □40サーボモータ仕様 | |
| 付属ケーブル | センサケーブル 2m片端バラ |
|
| グリース交換 | 標準グリース (AFFを標準採用) |
|
| MAXスピード[mm/sec] ※標準モータspec |
30 | |
| 分解能 標準モータspec |
2μm/パルス(Full-step) | |
| 停止精度 | 一方向位置決め精度 [μm以内] |
5 |
| 繰返し位置決め精度 [±μm以内] |
0.5 | |
| ロストモーション[μm以内] | 1 | |
| 移動精度 | 真直度[μm以内] | 3 |
| ピッチング[″以内] | 20 | |
| ヨーイング[″以内] | 15 | |
| 運動の平行度[μm以内] | 10 | |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.05 |
| モーメント剛性:ヨー [″/N・cm] |
0.05 | |
| モーメント剛性:ロール [″/N・cm] |
0.05 | |
| 公差 | 平行度[μm以内] | 15 |
| バックラッシ[μm以内] | 1 | |

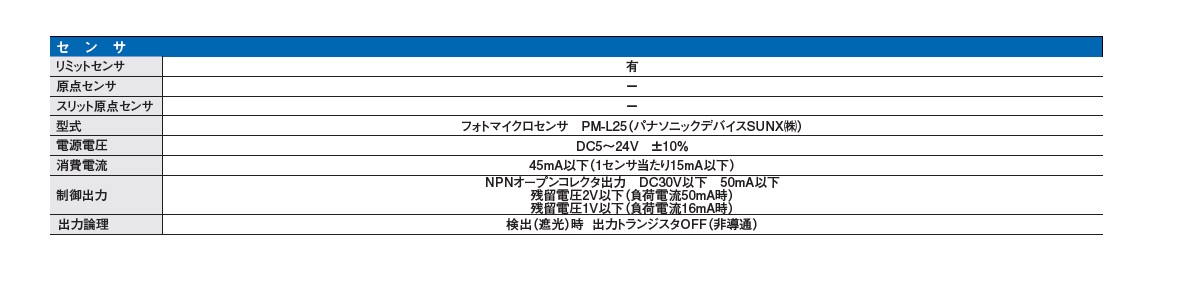

| センサ | リミットセンサ | 有 |
| 原点センサ | - | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 1.1 |
| 付属品 | モータブラケット | 〇(本体取付済み) |
| カップリング(ねじ付属) | 〇 | |
| 取付ねじ | モータ用(M4×12[2本])、本体用(M4×14[8本]) | |
| センサケーブル(2m 片端バラ) | ○(HR10AP-S-SB-6-2) |
