スペック

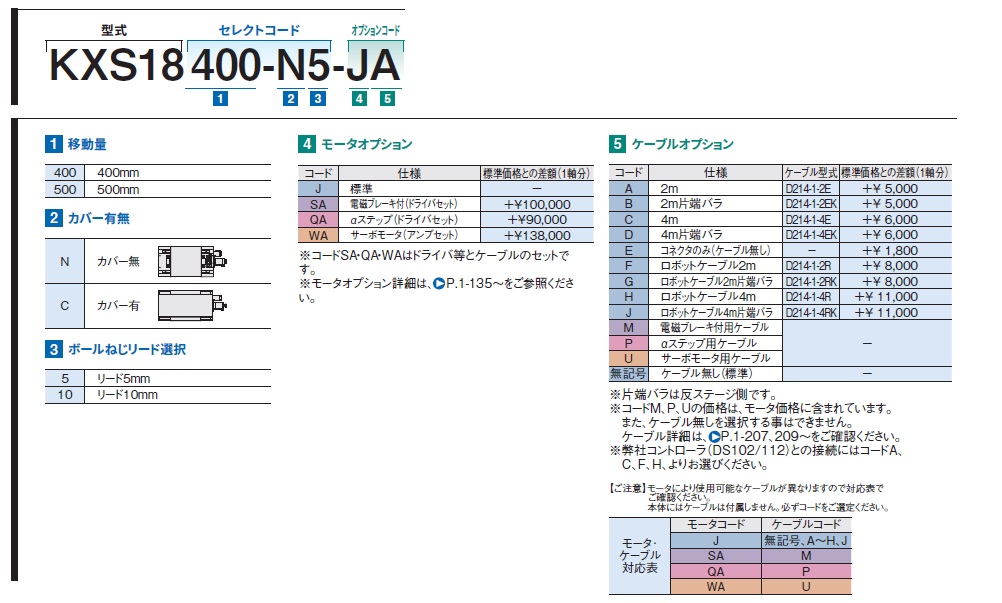

見積リストに追加する| 基本項目 | 型式 | KXS18500-C10-QAP |
|---|---|---|
| CAD |
|
|
| 定価（1台） | 498,000円 | |
| 定価（2台～） | 430,000円 | |
| 定価（7台～） | 420,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 180×180mm |
| 移動量[mm] | 500 | |
| 耐荷重(水平置き)[kgf] | 30 | |
| 耐荷重(水平置き)[N] | 294 | |
| ボールねじφ径 -リード[mm] |
φ15リード10 | |
| ガイド | スライドガイド | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| 【コントローラ】 DS102/DS112 |
非対応 | |
| 基本仕様Ⅱ | カバー | 有り |
| モータオプション | ステッピングモータ (αステップ_□42mm) (ARM46AC) AC電源入力仕様 |
|
| 付属ケーブル | αステップ用ケーブル | |
| グリース交換 | 標準グリース (AFFを標準採用) |
|
| MAXスピード(水平置き) [mm/sec] |
125 | |
| 分解能 | 10μm 1000P/R設定時 |
|
| 停止精度 | 一方向位置決め精度 [μm以内] |
40 |
| 繰返し位置決め精度 [±μm以内] |
1 | |
| 移動精度 | 真直度[μm以内] | 30 |
| ピッチング[″以内] | 70 | |
| ヨーイング[″以内] | 30 | |
| 運動の平行度[μm以内] | 30 | |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.005 |
| モーメント剛性:ヨー [″/N・cm] |
0.008 | |
| モーメント剛性:ロール [″/N・cm] |
0.003 | |
| 公差 | 平行度[μm以内] | 50 |
| バックラッシ[μm以内] | 2 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | 有 | |
| 重量 | 自重[kg] | 13.26 |
| 付属品 | 六角穴付ボルト | M6-20[12本] |
