スペック
見積リストに追加する| 基本項目 | 型式 | KXT06015M-LCF |
|---|---|---|

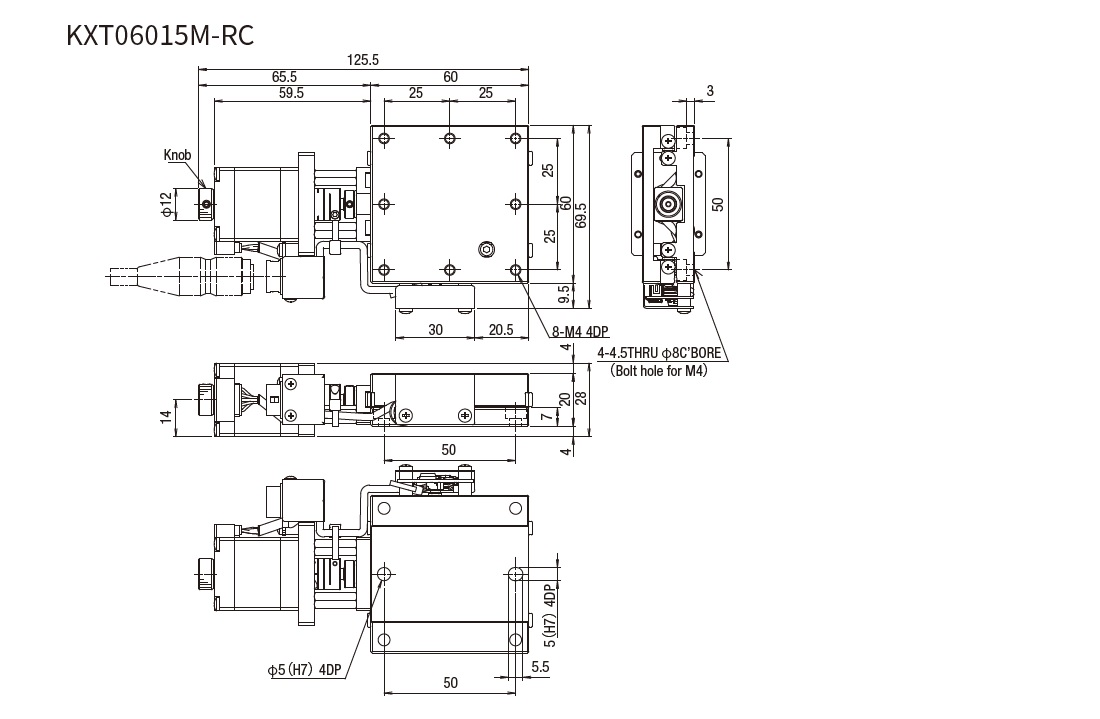

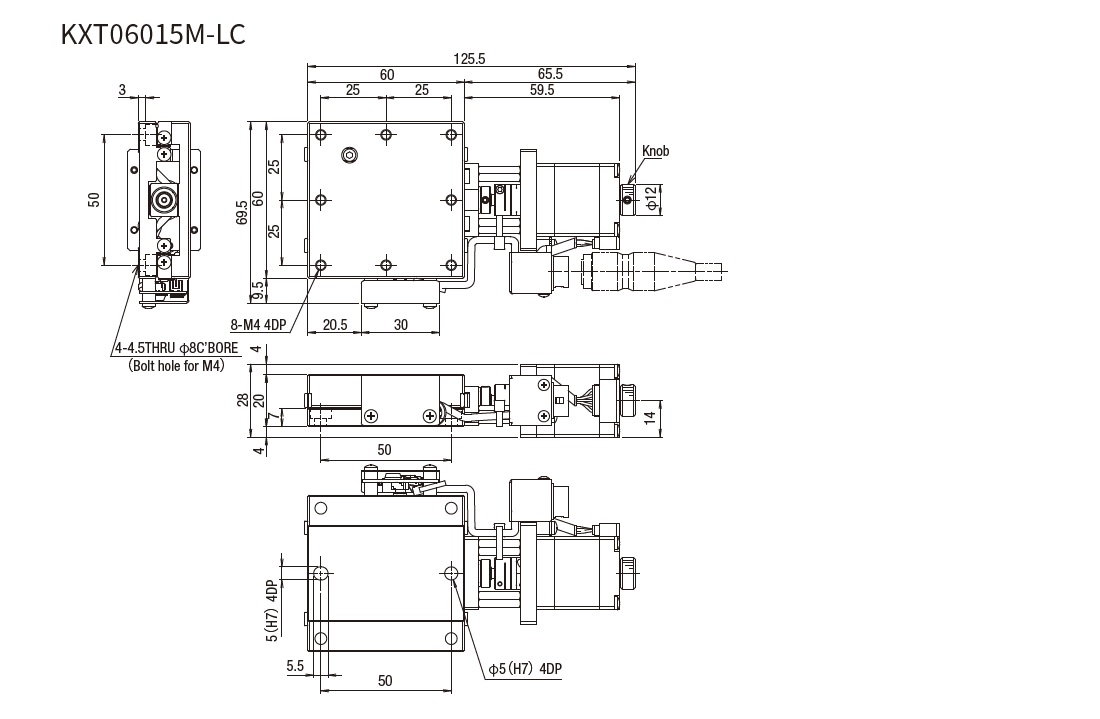

| CAD |
|
|
| 定価（1台） | 89,000円 | |
| 定価（2台～） | 75,800円 | |
| 定価（7台～） | 74,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 60×60mm |
| 移動量[mm] | 15 | |
| 耐荷重(水平置き)[kgf] | 10 | |
| 耐荷重(水平置き)[N] | 98 | |
| ボールねじφ径 -リード[mm] |
φ6リード1 | |
| ガイド | リニアボールガイド | |
| 主材質 | スチール -無電解ニッケルメッキ処理 |
|
| 【コントローラ】 DS102/DS112 |
対応 | |
| 基本仕様Ⅱ | コネクタ仕様 | パネルマウント |
| センサカバー位置 | L位置 | |
| モータオプション | 5相ステッピングモータ (標準) |
|
| 付属ケーブル | ロボットケーブル 両端コネクタ_2m |
|
| グリース交換 | 標準グリース (AFFを標準採用) |
|
| MAXスピード(水平置き) [mm/sec] |
10 | |
| 分解能 | 2μm/パルス(Full-step) | |
| 分解能:Half(パルス) | 1μm/パルス(Half-step) | |
| 停止精度 | 一方向位置決め精度 [μm以内] |
10 |
| 繰返し位置決め精度 [±μm以内] |
1 | |
| ロストモーション[μm以内] | 2.5 | |
| 移動精度 | 真直度[μm以内] | 10 |
| ピッチング[″以内] | 35 | |
| ヨーイング[″以内] | 30 | |
| 運動の平行度[μm以内] | 規定無し | |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.1 |
| モーメント剛性:ヨー [″/N・cm] |
0.08 | |
| モーメント剛性:ロール [″/N・cm] |
0.05 | |
| 公差 | 平行度[μm以内] | 20 |
| バックラッシ[μm以内] | 規定無し | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.6 |
| 付属品 | 六角穴付ボルト | M4-8[4本] |
