スペック

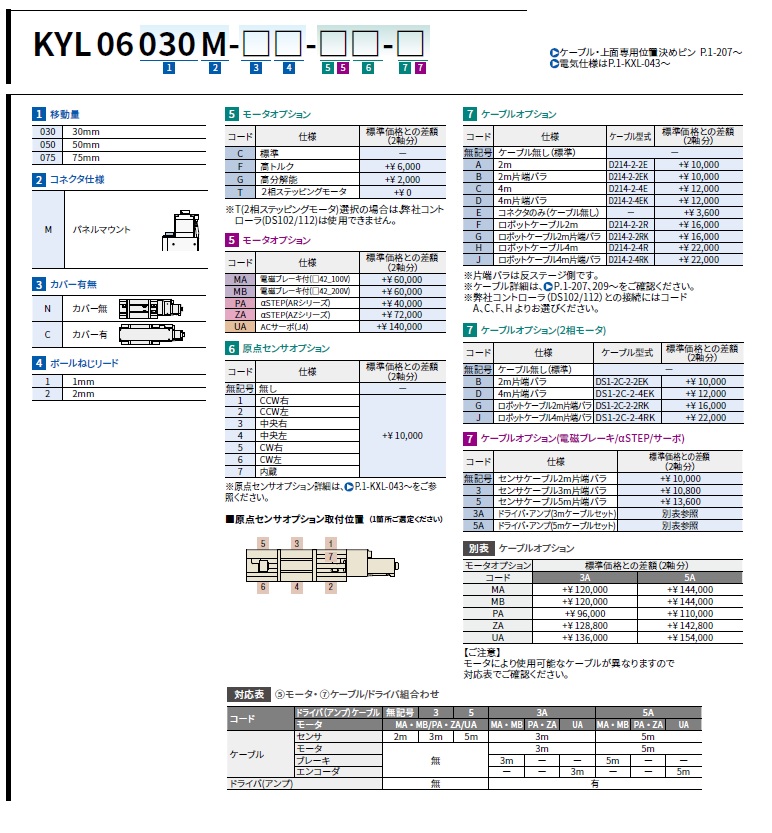

見積リストに追加する| 基本項目 | 型式 | KYL06030M-N2-C-G-K |
|---|---|---|

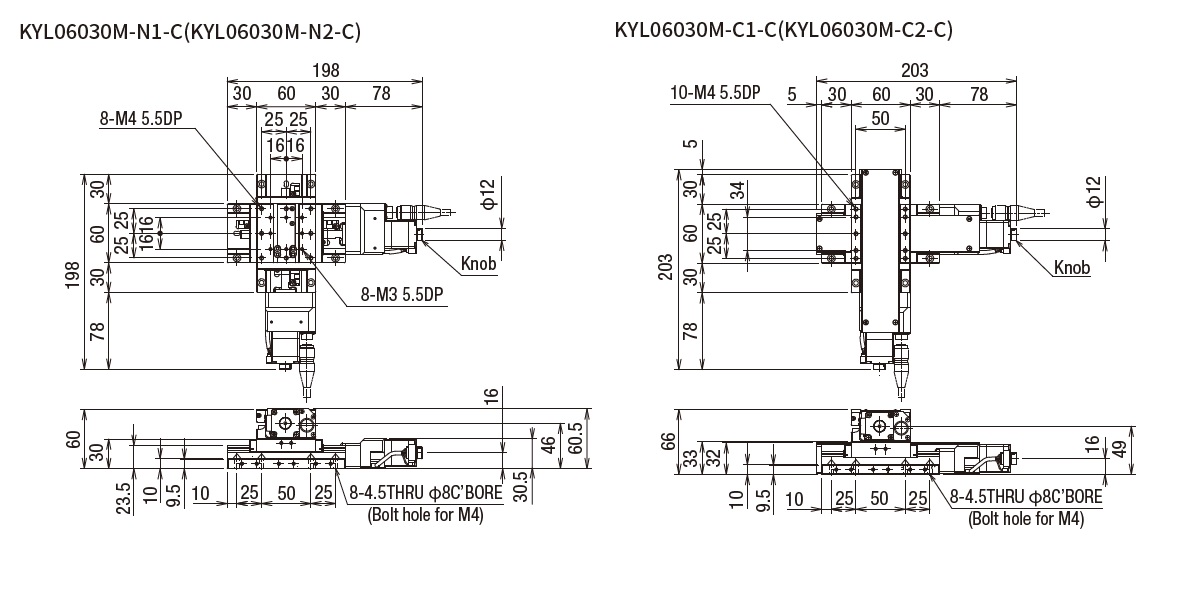

| CAD |
|
|
| 定価（1台） | 297,000円 | |
| 定価（2台～） | 260,000円 | |
| 定価（4台～） | 254,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 60×60mm |
| 移動量[mm] | 30 | |
| 耐荷重[kgf] | 10 | |
| 耐荷重[N] | 98 | |
| ボールねじφ径 -リード[mm] |
φ8リード2 | |
| ガイド | リニアボールガイド | |
| 主材質 | ステンレス -無電解ニッケルメッキ処理 |
|
| 【コントローラ】 DS102/DS112 |
対応 (両端コネクタ付きケーブル要) |
|
| 基本仕様Ⅱ | カバー | 無し |
| コネクタ仕様 | パネルマウント | |
| 原点センサオプション | 無し | |
| モータオプション | 5相ステッピングモータ (標準) |
|
| 付属ケーブル | ロボットケーブル片端バラ2m | |
| グリース交換 | LG2(クリーングリース) | |
| MAXスピード(水平置き) [mm/sec] |
35 | |
| 分解能 | 4μm/パルス(Full-step) | |
| 分解能:Half(パルス) | 2μm/パルス(Half-step) | |
| 分解能:マイクロステップ 1/20分割(パルス) [μm] |
0.2μm/パルス (1/20分割) |
|
| 停止精度 | 単軸精度仕様 一方向位置決め精度 [μm以内] |
5 |
| 単軸精度仕様 繰返し位置決め精度 [±μm以内] |
0.5 | |
| 単軸精度仕様 ロストモーション [μm以内] |
1 | |
| 移動精度 | 単軸精度仕様 真直度[μm以内] |
3 |
| 単軸精度仕様 ピッチング[″以内] |
20 | |
| 単軸精度仕様 ヨーイング[″以内] |
15 | |
| 公差 | 直角度(フルストローク) [μm以内] |
15 |
| 単軸精度仕様 バックラッシ[μm以内] |
1 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | - | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 2.54 |
| 付属品 | 六角穴付ボルト | M4-14[8本] |
