スペック ※生産終了品
| 基本項目 | 型式 | KYL06050-C2-G3B-K |
|---|---|---|

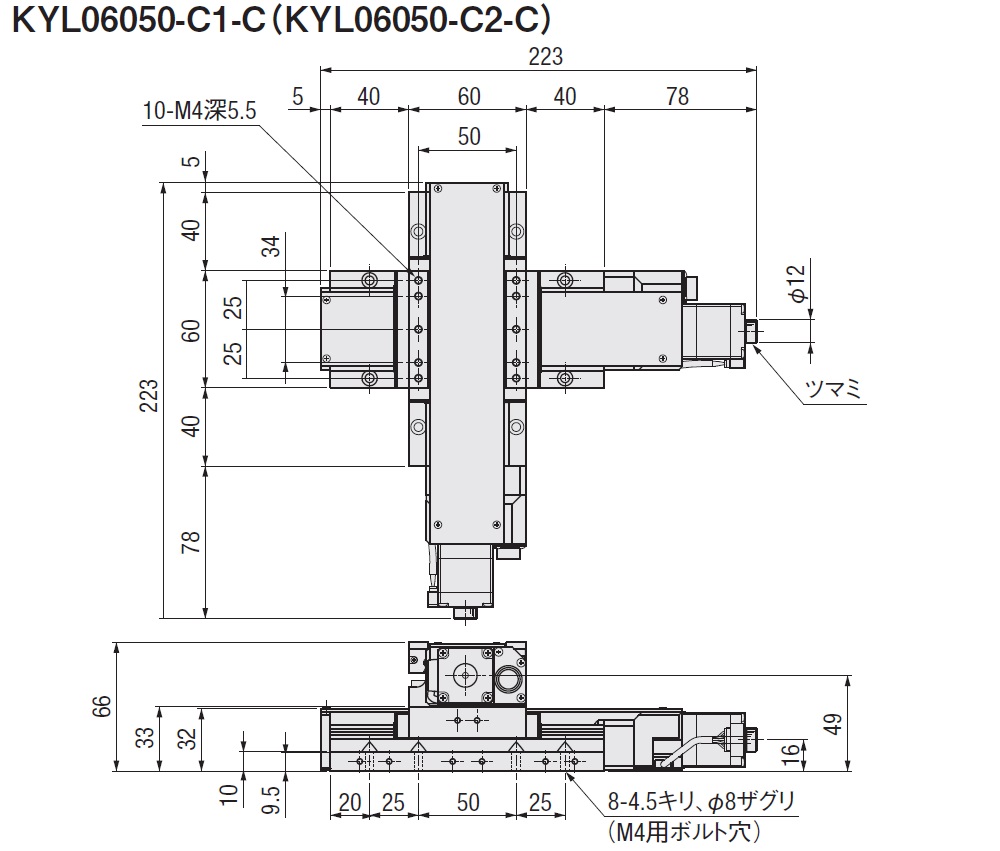

| CAD |
|
|
| 定価（1台） | 336,000円 | |
| 定価（2台～） | 294,000円 | |
| 定価（4台～） | 288,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ |
生産終了製品：2024.8.31 後継機：KYL06050M-C2-G3-B-K |
|
| 基本仕様Ⅰ | ステージ面サイズ | 60×60 |
| 移動量[mm] | 50 | |
| 耐荷重[kgf] | 10 | |
| 耐荷重[N] | 98 | |
| ボールねじφ径 -リード[mm] |
φ8リード2 | |
| ガイド | リニアボールガイド | |
| 主材質 | ステンレス-無電解ニッケルメッキ処理 | |
| 基本仕様Ⅱ | カバー | 有り |
| 原点センサオプション | 中央右 | |
| 【コントローラ】 DS102/DS112 |
対応 (両端コネクタ付きケーブル要) |
|
| モータオプション | 5相ステッピングモータ (高分解能) |
|
| 付属ケーブル | 標準ケーブル 2m片端バラ |
|
| グリース交換 | LG2(クリーングリース) | |
| MAXスピード(水平置き) [mm/sec] |
30 | |
| 分解能 | 2μm/パルス(Full-step) | |
| 分解能:Half(パルス) | 1μm/パルス(Half-step) | |
| 分解能:マイクロステップ 1/20分割(パルス) [μm] |
0.1μm/パルス(1/20分割マイクロステップ) | |
| 停止精度 | 単軸精度仕様 一方向位置決め精度 [μm以内] |
5 |
| 単軸精度仕様 繰返し位置決め精度 [±μm以内] |
0.5 | |
| 単軸精度仕様 ロストモーション [μm以内] |
1 | |
| 移動精度 | 単軸精度仕様 真直度[μm以内] |
3 |
| 単軸精度仕様 ピッチング[″以内] |
20 | |
| 単軸精度仕様 ヨーイング[″以内] |
15 | |
| 公差 | 直角度(フルストローク) [μm以内] |
25 |
| 単軸精度仕様 バックラッシ[μm以内] |
1 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 2.88 |
| 付属品 | 六角穴付ボルト | M4-14[8本] |
