スペック

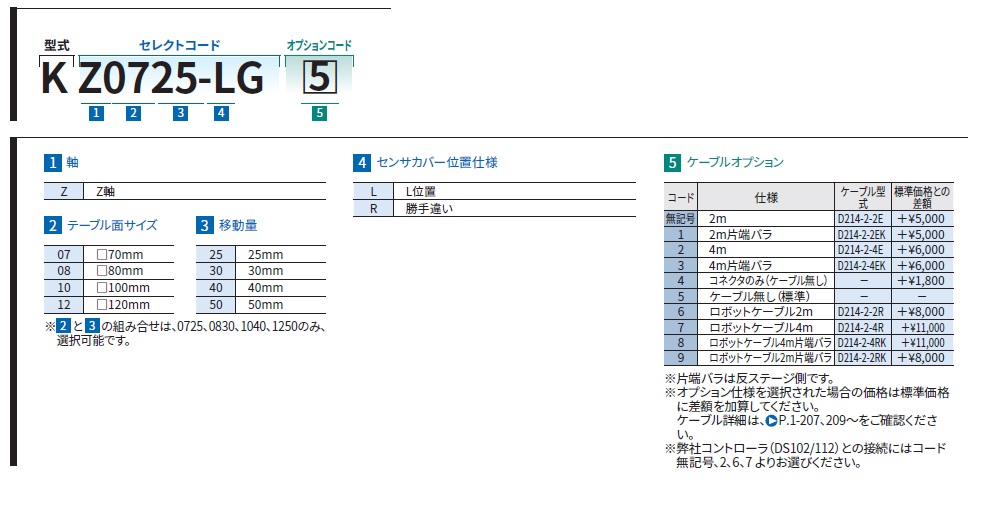

見積リストに追加する| 基本項目 | 型式 | KZ0830-LG2 |
|---|---|---|

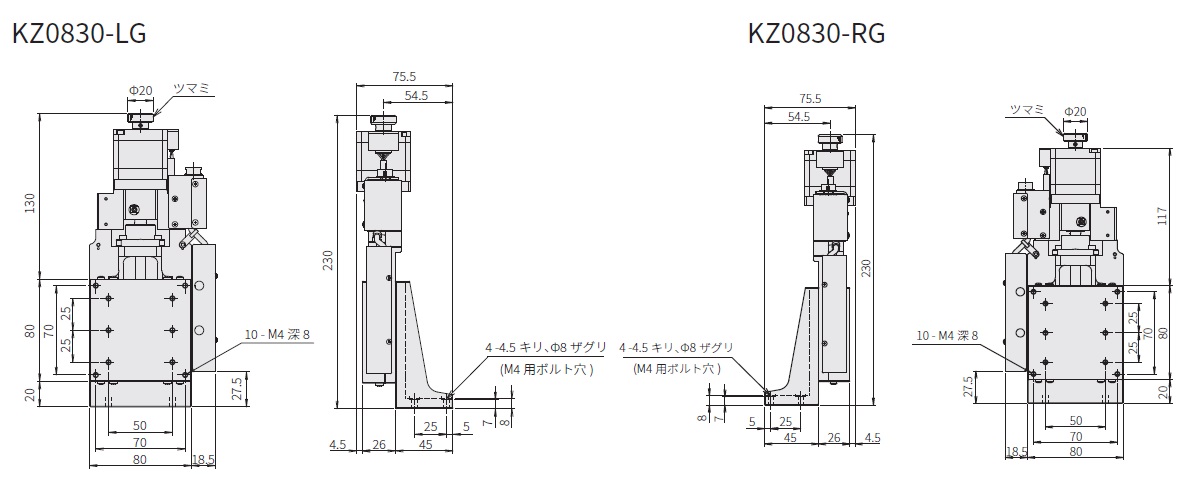

| CAD |
|
|
| 定価（1台） | 222,000円 | |
| 定価（2台～） | 186,000円 | |
| 定価（7台～） | 181,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 80×80 |
| 移動量[mm] | 30 | |
| 耐荷重[kgf] | 7.5 | |
| 耐荷重[N] | 73.5 | |
| ボールねじφ径 -リード[mm] |
φ8リード1 | |
| ガイド | クロスローラガイド | |
| 主材質 | アルミ-黒色アルマイト処理 | |
| 基本仕様Ⅱ | センサカバー位置 | L位置 |
| 【コントローラ】 DS102/DS112 |
対応 | |
| モータオプション | 5相ステッピングモータ (高分解能) |
|
| 付属ケーブル | 標準ケーブル 4m両端コネクタ |
|
| グリース交換 | 標準グリース | |
| MAXスピード [mm/sec] |
10 | |
| 分解能 | 1μm/パルス(Full-step) | |
| 分解能:Half | 0.5μm/パルス(Half-step) | |
| 分解能:マイクロステップ 1/20分割(パルス) [μm] |
0.05μm/パルス(1/20分割マイクロステップ) | |
| 停止精度 | 単軸精度仕様 一方向位置決め精度 [μm以内] |
15μm以内 (Z軸精度仕様) |
| 単軸精度仕様 繰返し位置決め精度 [±μm以内] |
0.2 | |
| 単軸精度仕様 ロストモーション [μm以内] |
1μm以内 (Z軸精度仕様) |
|
| 移動精度 | 単軸精度仕様 真直度[μm以内] |
2μm以内 (Z軸精度仕様) |
| 単軸精度仕様 ピッチング[″以内] |
20″以内 (Z軸精度仕様) |
|
| 単軸精度仕様 ヨーイング[″以内] |
15″以内 (Z軸精度仕様) |
|
| 公差 | 垂直度(フルストローク)[μm以内] | 25 |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 1.48 |
| 付属品 | 六角穴付ボルト | M4-12[4本] |
