スペック
見積リストに追加する| 基本項目 | 型式 | KZL06075M-C1-G6-C |
|---|---|---|

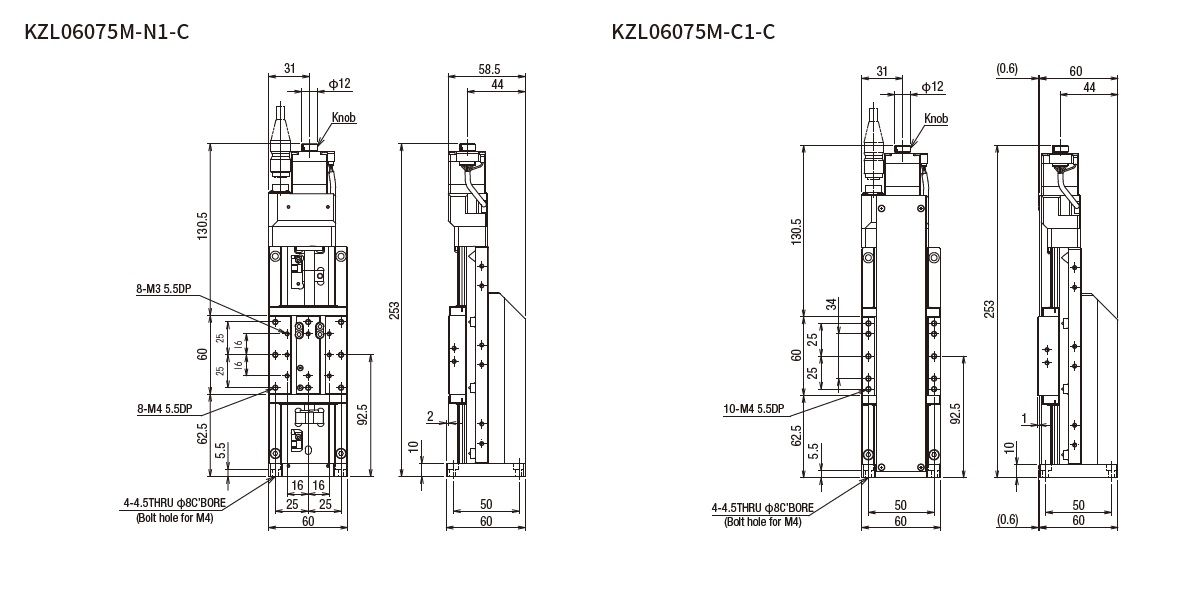

| CAD |
|
|
| 定価（1台） | 164,000円 | |
| 定価（2台～） | 139,000円 | |
| 定価（7台～） | 135,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 60×60mm |
| 移動量[mm] | 75 | |
| 耐荷重[kgf] | 7 | |
| 耐荷重[N] | 68.6 | |
| ボールねじφ径 -リード[mm] |
φ8リード1 | |
| ガイド | リニアボールガイド | |
| 主材質 | ステンレス -無電解ニッケルメッキ処理 |
|
| 【コントローラ】 DS102/DS112 |
対応 | |
| 基本仕様Ⅱ | カバー | 有り |
| コネクタ仕様 | パネルマウント | |
| 原点センサオプション | CW左 | |
| モータオプション | 5相ステッピングモータ (高分解能) |
|
| 付属ケーブル | 両端コネクタ_4m | |
| グリース交換 | 標準グリース (AFFを標準採用) |
|
| MAXスピード [mm/sec] |
15 | |
| 分解能 | 1μm/パルス(Full-step) | |
| 分解能:Half | 0.5μm/パルス(Half-step) | |
| 停止精度 | 単軸精度仕様 一方向位置決め精度 [μm以内] |
7 |
| 単軸精度仕様 繰返し位置決め精度 [±μm以内] |
0.5 | |
| 移動精度 | 単軸精度仕様 ロストモーション[μm以内] |
1 |
| 単軸精度仕様 真直度[μm以内] |
3 | |
| 単軸精度仕様 ピッチング[″以内] |
20 | |
| 単軸精度仕様 ヨーイング[″以内] |
15 | |
| 公差 | 垂直度(フルストローク)[μm以内] | 37.5 |
| 単軸精度仕様 バックラッシ[μm以内] |
1 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 2.34 |
| 付属品 | 六角穴付ボルト | M4-10[4本] |
