スペック

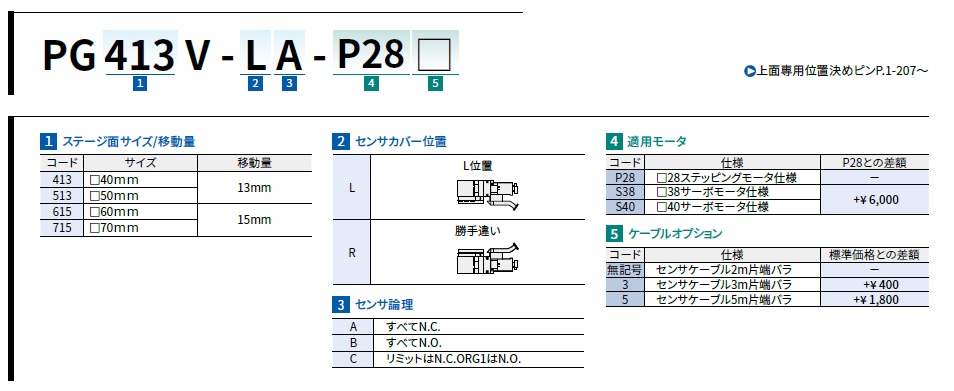

見積リストに追加する| 基本項目 | 型式 | PG715V-LB-S403 |
|---|---|---|

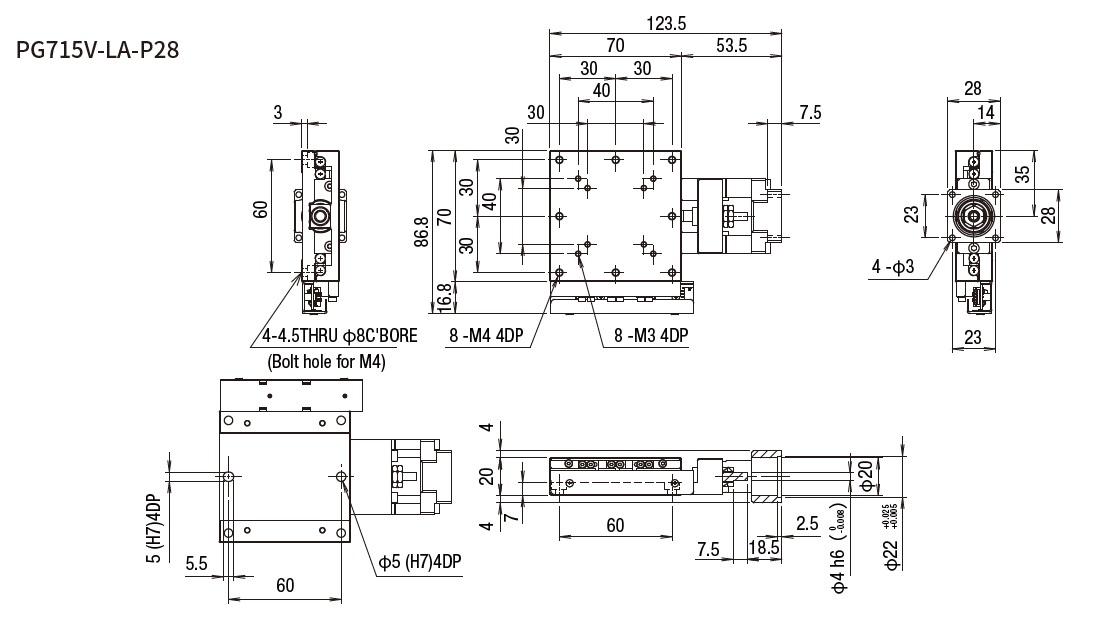

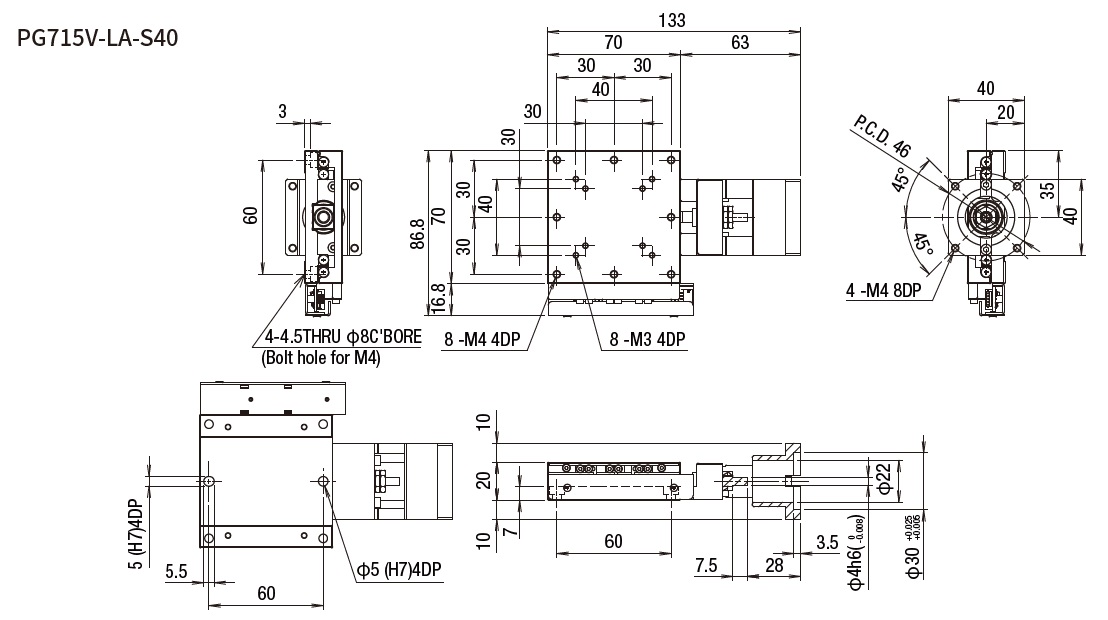

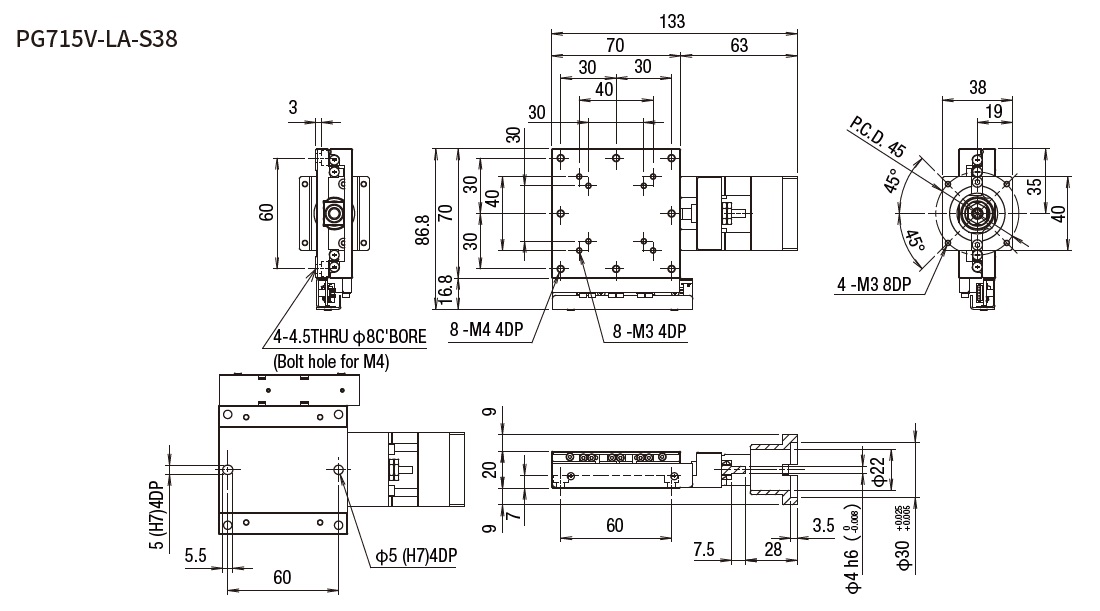

| CAD | ||
| 定価（1台） | 115,400円 | |
| 定価（2台～） | 98,400円 | |
| 定価（7台～） | 95,400円 | |
| RoHS対応 | RoHS10物質対応 | |
| 重要 | 取扱い注意事項/組立手順書/モータ適合表 | 詳細はこちら (リンク) |
| 基本仕様Ⅰ | ステージ面サイズ | 70×70mm |
| 移動量 | 15 | |
| 耐荷重[kgf] | 10 | |
| 耐荷重[N] | 98 | |
| ボールねじφ径 -リード[mm] |
φ6リード1 | |
| ガイド | リニアボールガイド | |
| 主材質 | ステンレス-無電解ニッケルメッキ処理 | |
| 【コントローラ】 DS102/DS112 |
非対応 | |
| 基本仕様Ⅱ | センサカバー位置 | L位置 |
| センサ論理 | すべてN.O. | |
| モータレス:適応サイズ | □40サーボモータ仕様 | |
| 付属ケーブル | センサケーブル 3m片端バラ | |
| MAXスピード[mm/sec] ※標準モータspec |
10 | |
| グリース仕様 | 標準グリース | |
| 分解能 標準モータspec |
2μm/パルス(Full-step) | |
| 停止精度 | 一方向位置決め精度 [μm以内] |
6 |
| 繰返し位置決め精度 [±μm以内] |
0.5 | |
| ロストモーション[μm以内] | 1 | |
| 移動精度 | 真直度[μm以内] | 1 |
| ピッチング[″以内] | 15 | |
| ヨーイング[″以内] | 10 | |
| 運動の平行度[μm以内] | 5 | |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.03 |
| モーメント剛性:ヨー [″/N・cm] |
0.03 | |
| モーメント剛性:ロール [″/N・cm] |
0.01 | |
| 公差 | 平行度[μm以内] | 15 |
| バックラッシ[μm以内] | 0.5 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.75 |
