スペック ※生産終了品

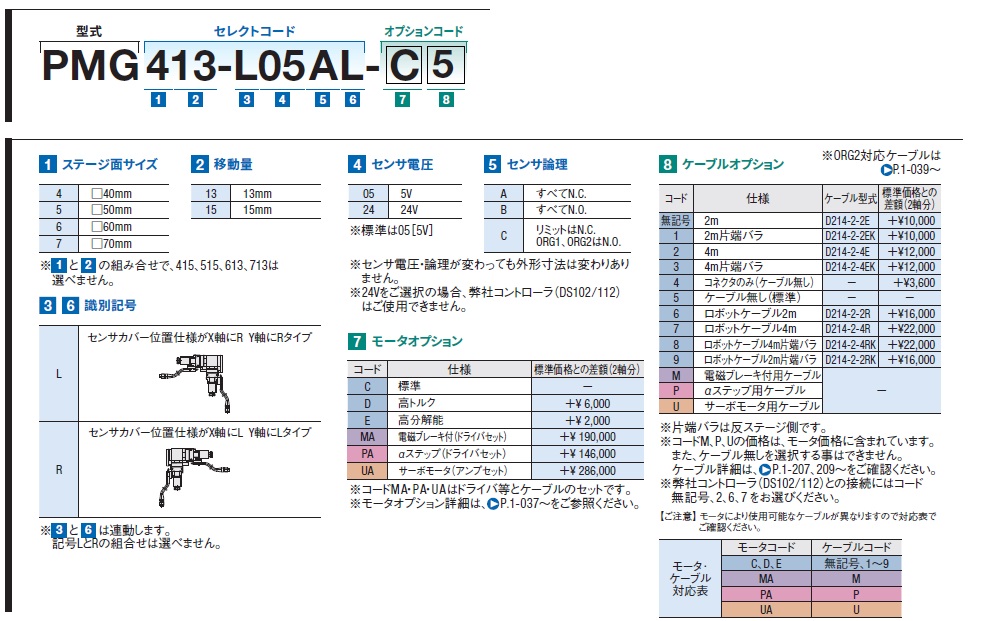

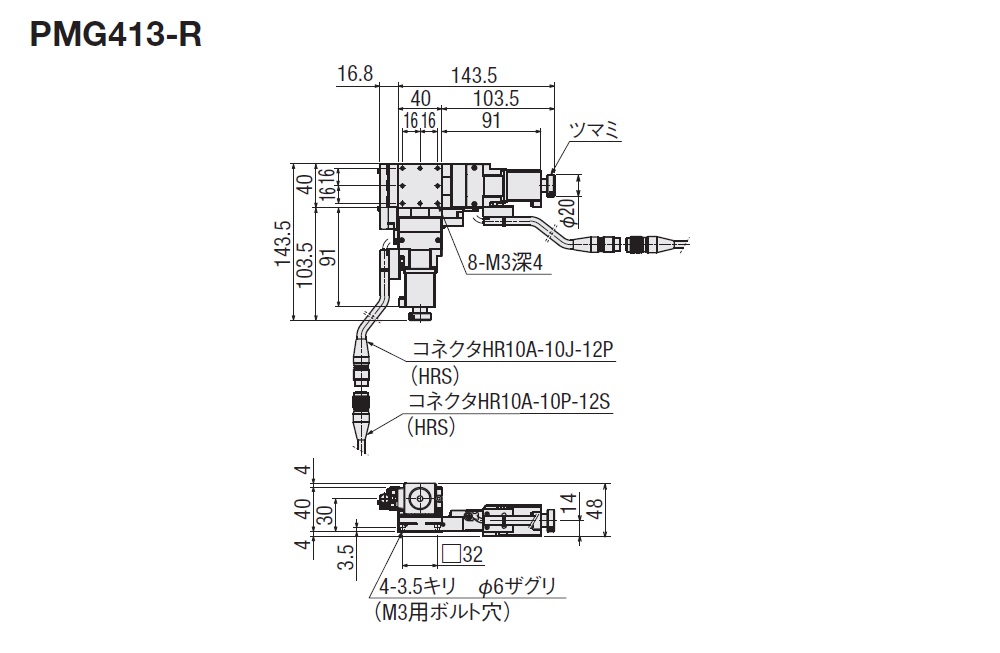

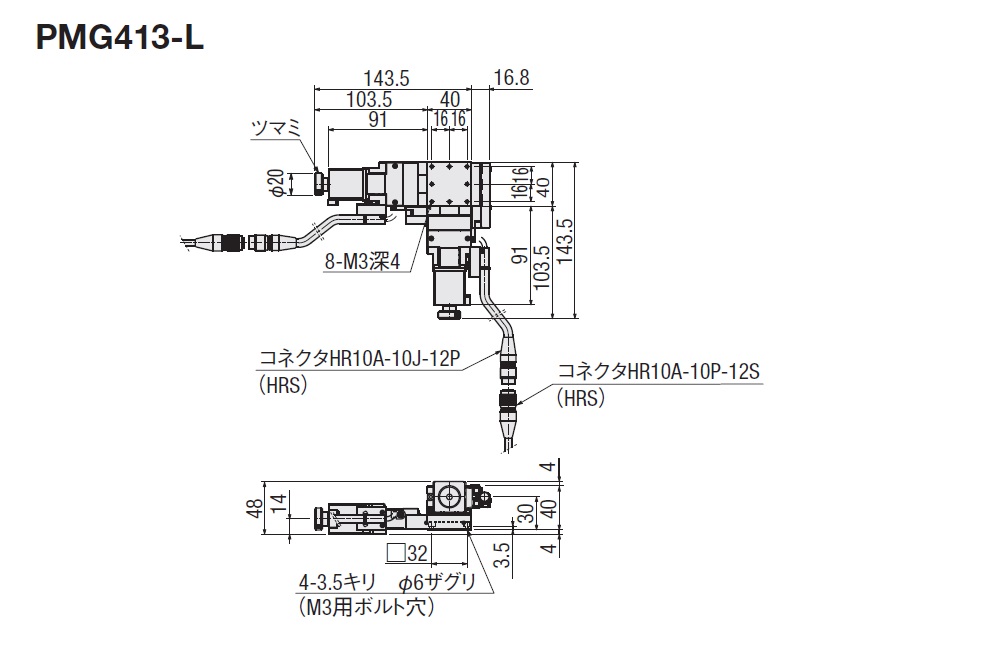

| 基本項目 | 型式 | PMG413-L24CL-E4-L |
|---|---|---|
| CAD |
|
|
| 定価（1台） | 269,600円 | |
| 定価（2台～） | 237,600円 | |
| 定価（4台～） | 233,600円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ |
生産終了製品：2024.8.31 後継機：PMG413シリーズ |
|
| 基本仕様Ⅰ | ステージ面サイズ | 40×40 |
| 移動量[mm] | 13 | |
| 耐荷重[kgf] | 9.5 | |
| 耐荷重[N] | 93.1 | |
| ボールねじφ径 -リード[mm] |
φ6リード1 | |
| ガイド | リニアボールガイド | |
| 主材質 | ステンレス-無電解ニッケルメッキ処理 | |
| 基本仕様Ⅱ | センサカバー位置 | L位置 X軸:R Y軸:R |
| センサ電源電圧[V] | 24V | |
| センサ論理 | リミットセンサ:N.C. 原点センサ(ORG1):N.O. スリットセンサ(ORG2):N.O. |
|
| 【コントローラ】 DS102/DS112 |
非対応 | |
| モータオプション | 5相ステッピングモータ (高分解能) |
|
| 付属ケーブル | コネクタのみ(ケーブル無し) | |
| グリース交換 | フォンブリンYVAC2 (真空グリース) |
|
| MAXスピード(水平置き) [mm/sec] |
25 | |
| 分解能 | 1μm/パルス(Full-step) | |
| 分解能:Half(パルス) | 0.5μm/パルス(Half-step) | |
| 分解能:マイクロステップ 1/20分割(パルス) [μm] |
0.05μm/パルス(1/20分割マイクロステップ) | |
| 停止精度 | 単軸精度仕様 一方向位置決め精度 [μm以内] |
6 |
| 単軸精度仕様 繰返し位置決め精度 [±μm以内] |
0.5 | |
| 単軸精度仕様 ロストモーション [μm以内] |
1 | |
| 移動精度 | 単軸精度仕様 真直度[μm以内] |
1 |
| 単軸精度仕様 ピッチング[″以内] |
15 | |
| 単軸精度仕様 ヨーイング[″以内] |
10 | |
| 公差 | 直角度(フルストローク) [μm以内] |
5 |
| 単軸精度仕様 バックラッシ[μm以内] |
0.5 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | 有 (要4センサ用ケーブル) |
|
| 重量 | 自重[kg] | 1.02 |
| 付属品 | 六角穴付ボルト | M3-8[4本] |
