スペック
見積リストに追加する| 基本項目 | 型式 | PZG413M-LB-CE |
|---|---|---|

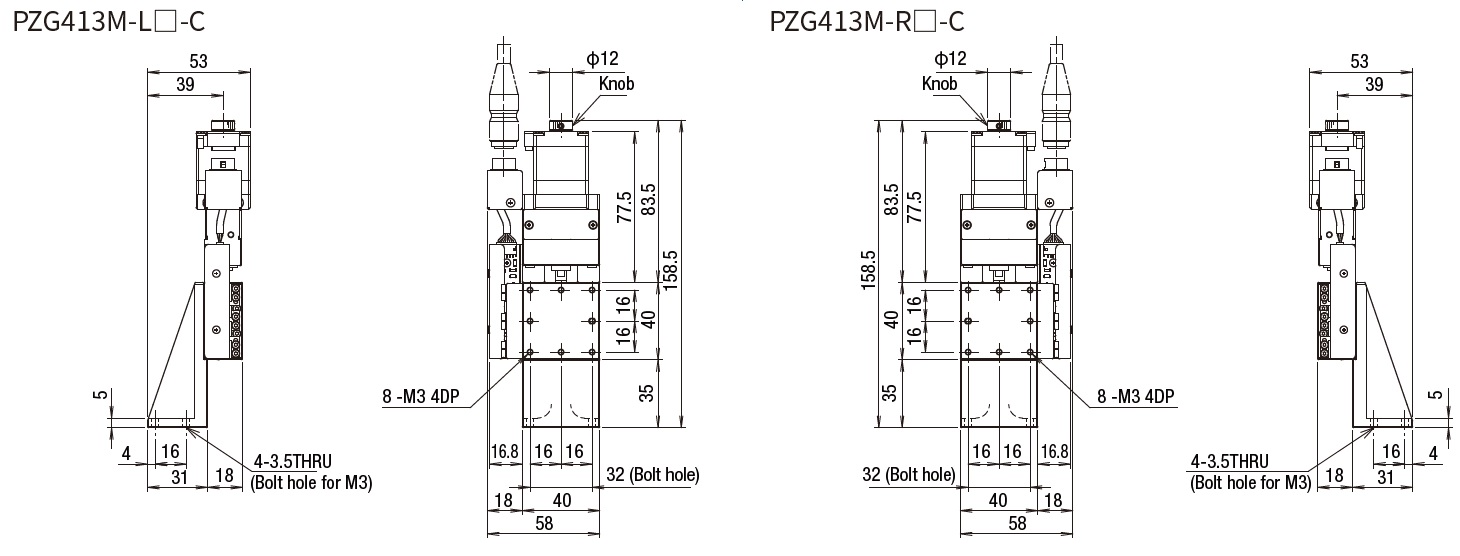

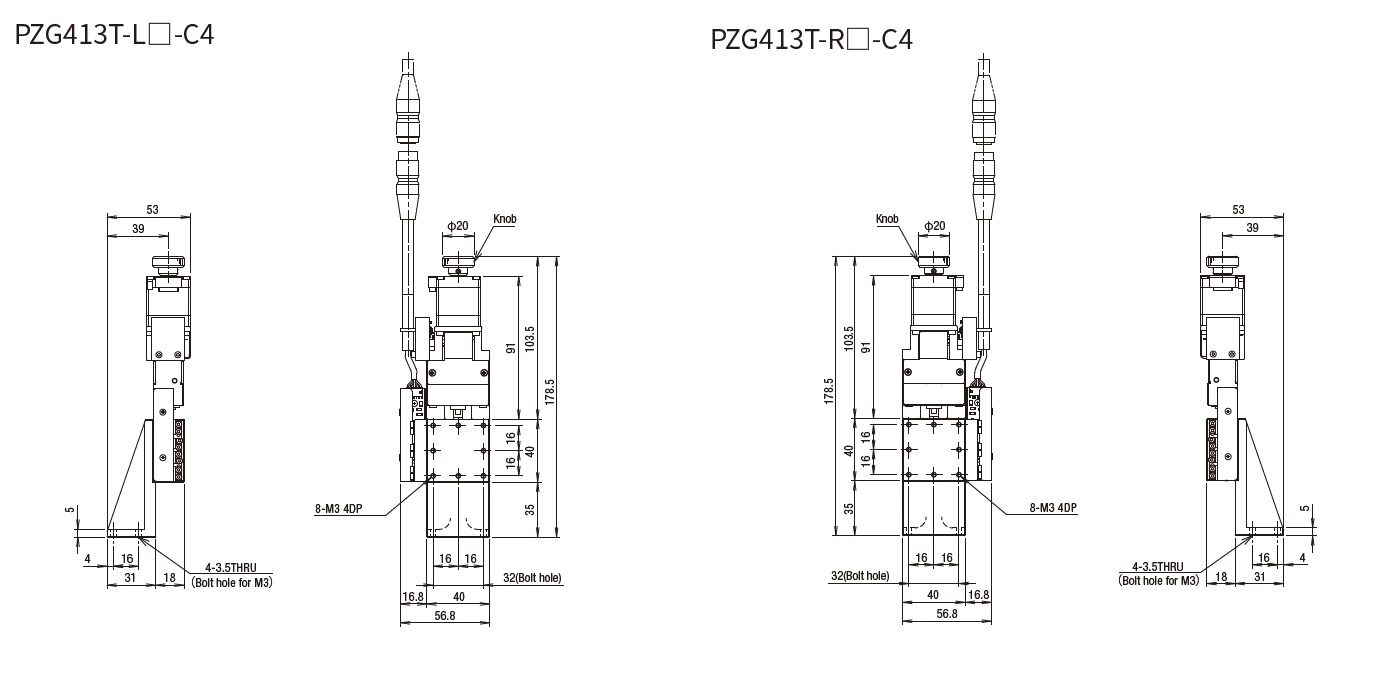

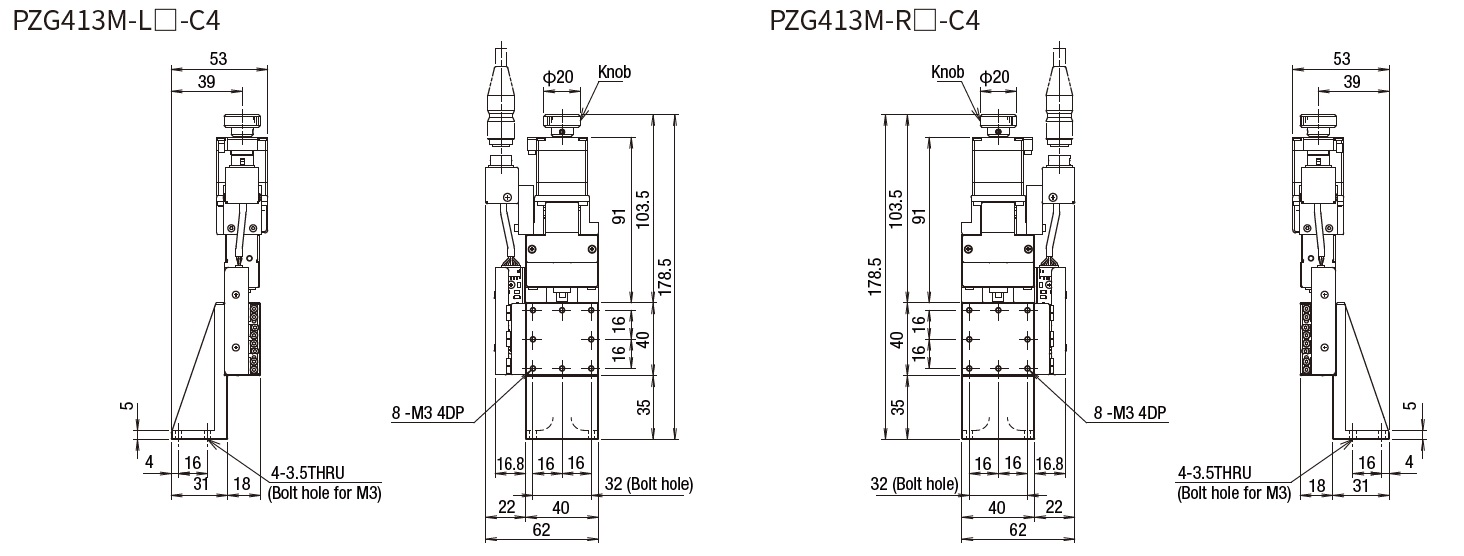

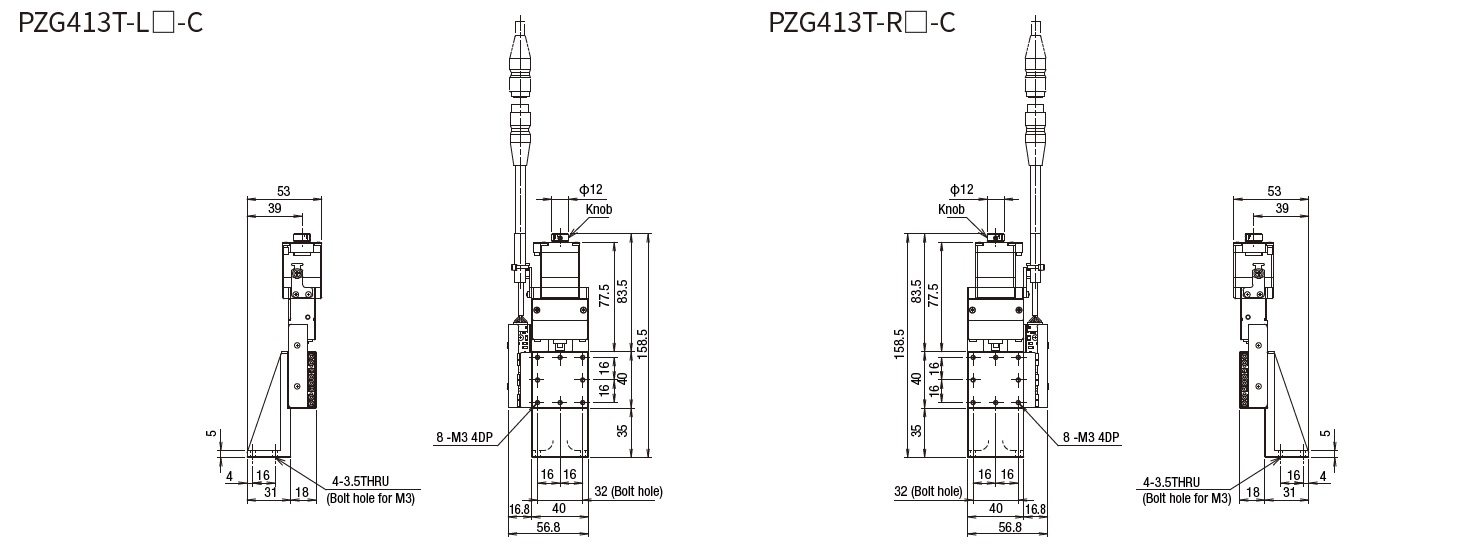

| CAD |
|
|
| 定価（1台） | 101,800円 | |
| 定価（2台～） | 84,800円 | |
| 定価（7台～） | 82,800円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ステージ面サイズ | 40×40mm |
| 移動量[mm] | 13 | |
| 耐荷重[kgf] | 5 | |
| 耐荷重[N] | 49 | |
| ボールねじφ径 -リード[mm] |
φ6リード1 | |
| ガイド | リニアボールガイド | |
| 主材質 | ステンレス -無電解ニッケルメッキ処理 |
|
| 【コントローラ】 DS102/DS112 |
対応 (両端コネクタ付きケーブル要) |
|
| 基本仕様Ⅱ | コネクタ仕様 | パネルマウント |
| センサオプション | 3センサ | |
| センサカバー位置 | L位置 | |
| センサ論理 | すべてN.O. | |
| モータオプション | 5相ステッピングモータ (標準) |
|
| 付属ケーブル | コネクタのみ (ケーブル無し) | |
| グリース交換 | 標準グリース | |
| MAXスピード [mm/sec] |
10 | |
| 分解能 | 2μm/パルス(Full-step) | |
| 分解能:Half | 1μm/パルス(Half-step) | |
| 停止精度 | 単軸精度仕様 一方向位置決め精度 [μm以内] |
6 |
| 単軸精度仕様 繰返し位置決め精度 [±μm以内] |
0.5 | |
| 単軸精度仕様 ロストモーション [μm以内] |
1 | |
| 移動精度 | 単軸精度仕様 真直度[μm以内] |
1 |
| 単軸精度仕様 ピッチング[″以内] |
15 | |
| 単軸精度仕様 ヨーイング[″以内] |
10 | |
| 公差 | 垂直度(フルストローク)[μm以内] | 規定無し |
| 単軸精度仕様 バックラッシ[μm以内] |
0.5 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 0.57 |
| 付属品 | 六角穴付ボルト | M3-10[4本] |
