スペック ※生産終了品
| 基本項目 | 型式 | S59-50-90.8 |
|---|---|---|
| CAD | ||
| 定価（1台） | 12,500円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ | 生産終了品(2019/6/26) | |
| 基本仕様1 | 品名 | 非球面コンデンサーレンズ |
| 形状 | 平凸レンズ | |
| 外径公差 | ＋0/-0.1mm | |
| 中心厚公差[±mm] | 0.15 | |
| 設計波長[nm] | 587 | |
| 基本仕様2 | φD[mm] | 50 |
| f[mm] | 90.8 | |
| fb[mm] | 84.2 | |
| tc[mm] | 10 | |
| te[mm] | 3.1 |

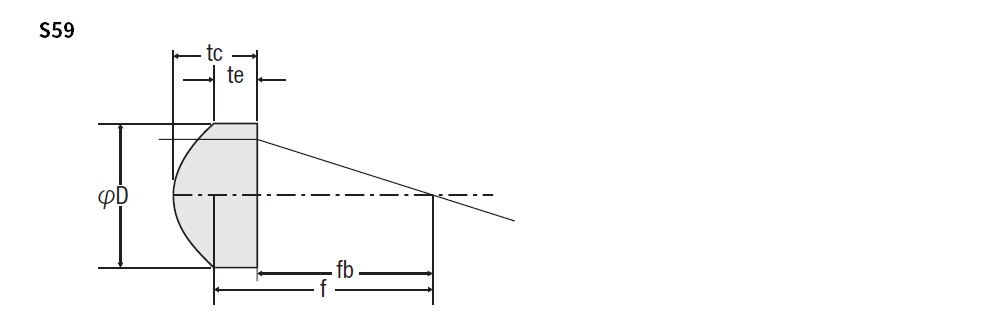

外形寸法図
| 基本項目 | 型式 | S59-50-90.8 |
|---|---|---|
| CAD | ||
| 定価（1台） | 12,500円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ | 生産終了品(2019/6/26) | |
| 基本仕様1 | 品名 | 非球面コンデンサーレンズ |
| 形状 | 平凸レンズ | |
| 外径公差 | ＋0/-0.1mm | |
| 中心厚公差[±mm] | 0.15 | |
| 設計波長[nm] | 587 | |
| 基本仕様2 | φD[mm] | 50 |
| f[mm] | 90.8 | |
| fb[mm] | 84.2 | |
| tc[mm] | 10 | |
| te[mm] | 3.1 |
