スペック
見積リストに追加する| 基本項目 | 型式 | SXR4510-B1-N10-340-NBP-XW2 |
|---|---|---|
| CAD | ||
| 定価（1台） | 126,400円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | テーブル面高さ[mm] | 45 |
| 精度 | 上級 | |
| ボールねじφ径-リード [mm] |
φ15リード10 | |
| カバー | 無し | |
| グリース:種類 | 標準 | |
| グリース:潤滑ユニット | 無し | |
| 基本仕様Ⅱ | ブロックタイプ×個数 | ロング×1個 |
| ベース全長[mm] | 340 | |
| ベース幅[mm] | 80 | |
| 有効ストローク[mm] | 210.4 | |

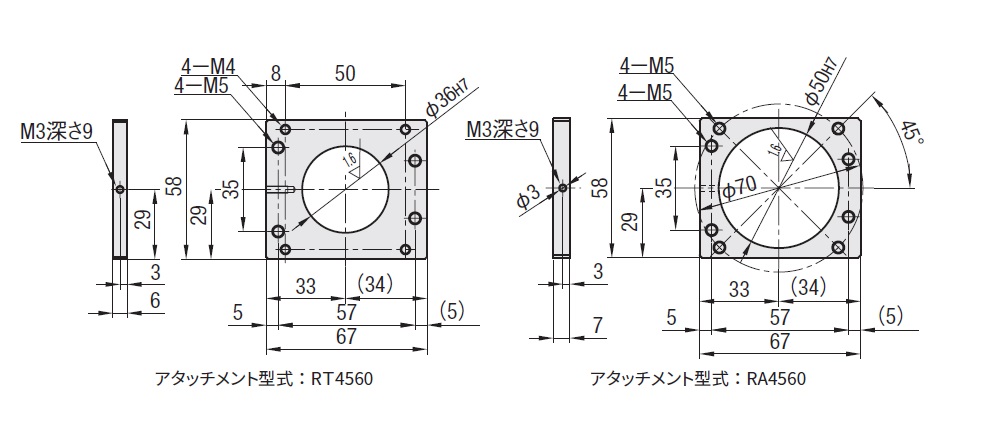

| モータアタッチメント | モータアタッチメント種類 | アタッチメント無し(プーリー内径φ10) |
| ベルト・プーリー無 | ベルト・プーリ無(NBP) | |
| センサ | センサオプション | 有り |
| センサタイプ | 近接センサタイプ(サンクス製) | |
| センサ型式・個数 | GX-F12A[N.O.]・1個 GX-F12B[N.C.]・2個 |
|
| 精度仕様 | 繰返し位置決め精度[mm] | ±0.005 |
| 位置決め精度[mm] | 0.1 | |
| 走り平行度[mm] | 0.035 | |
| 起動トルク[N・cm] | 10 | |
| MAXスピード[mm/sec]※ | 550 | |
| 許容モーメント:ピッチ[N・m]※ | 291 | |
| 許容モーメント:ヨー [N・m]※ | 291 | |
| 許容モーメント:ロール[N・m]※ | 972 | |
| 総質量[kg]※ | 6.42 | |
| ※ | ※ | ＜MAXスピード＞ ボールねじの危険速度とDN値によって算出された参考値です。 モータの回転数や運転条件等を考慮した保証値ではありませんのでご注意ください。 ＜許容モーメント＞ 静的な場合の参考値となります。 |
