スペック
見積リストに追加する| 基本項目 | 型式 | BDBHR-25 |
|---|---|---|

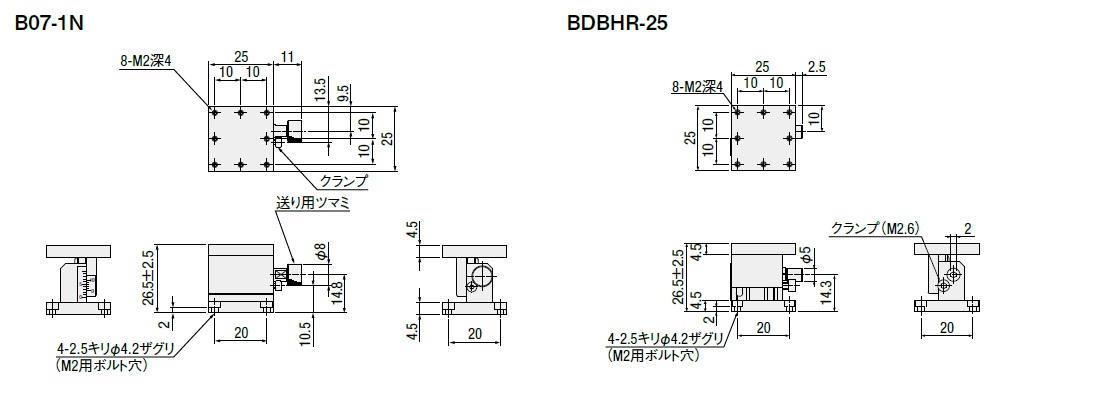

| CAD |
|
|
| 定価 (1台) | 25,000円 | |
| 定価 (2台～) | 21,000円 | |
| 定価 (7台～) | 20,500円 | |
| RoHS対応 | RoHS10物質対応 | |
| 基本仕様Ⅰ | ガイド | アリ式 |
| ステージ面サイズ | 25×25mm | |
| 移動量[mm] | 5 | |
| 移動量 | ±2.5mm | |
| 耐荷重[kgf] | 1 | |
| 耐荷重[N] | 9.8 | |
| 本体色 | 黒 | |
| 主材質 | 黄銅 | |
| 表面処理 | 黒塗装 | |
| 基本仕様Ⅱ | 送り方式 ：アリ式ステージ用 |
六角レンチ操作 |
| 勝手仕様 | 標準 | |
| 分解能 | バーニア最小読取[mm] | 0.1 |
| ハンドル1回転の移動量 [mm] |
8 | |
| 移動精度 | 真直度[μm以内] | 30 |
| 剛性 | 許容モーメント荷重:ピッチ[N・m] | 0.6 |
| 許容モーメント荷重:ヨー [N・m] | 1 | |
| 許容モーメント荷重:ロール[N・m] | 1.2 | |
| モーメント剛性:ピッチ[″/N・cm] | 規定無し | |
| モーメント剛性:ヨー [″/N・cm] | 規定無し | |
| モーメント剛性:ロール[″/N・cm] | 規定無し | |
| 公差 | 平行度[μm以内] | 150 |
| 重量 | 自重[kg] | 0.08 |
| 付属品 | 六角穴付ボルト | M2-5[4本] |
