スペック
見積リストに追加する| 基本項目 | 型式 | KXL06100MV-N2-P28 |
|---|---|---|

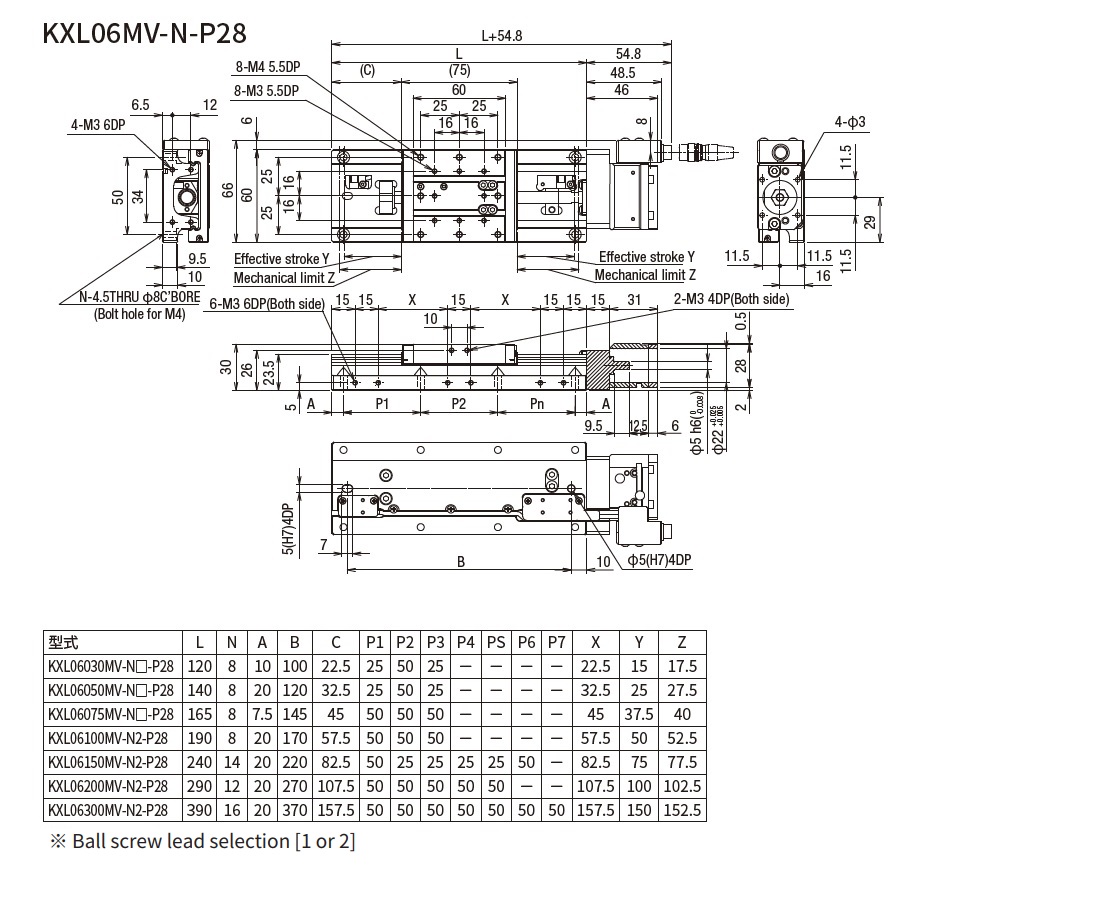

| CAD |
|
|
| 定価（1台） | 136,500円 | |
| 定価（2台～） | 114,500円 | |
| 定価（7台～） | 111,500円 | |
| RoHS対応 | RoHS10物質対応 | |
| 重要 | 取扱い注意事項/組立手順書/モータ適合表 | 詳細はこちら (リンク) |
| 基本仕様Ⅰ | ステージ面サイズ | 60×60mm |
| 移動量 | 100 | |
| 耐荷重[kgf] | 12 | |
| 耐荷重[N] | 117.6 | |
| ボールねじφ径 -リード[mm] |
φ8リード2 | |
| ガイド | リニアボールガイド | |
| 主材質 | ステンレス-無電解ニッケルメッキ処理 | |
| 【コントローラ】 DS102/DS112 |
非対応 | |
| 基本仕様Ⅱ | カバー | 無し |
| モータオプション | □28ステッピングモータ仕様 | |
| 原点センサオプション | 無し | |
| 付属ケーブル | センサケーブル 2m片端バラ | |
| MAXスピード[mm/sec] ※標準モータspec |
45 | |
| グリース仕様 | 標準グリース (AFFを標準採用) |
|
| 分解能 標準モータspec |
4μm/パルス(Full-step) | |
| 停止精度 | 一方向位置決め精度 [μm以内] |
10 |
| 繰返し位置決め精度 [±μm以内] |
0.5 | |
| ロストモーション[μm以内] | 1 | |
| 移動精度 | 真直度[μm以内] | 5 |
| ピッチング[″以内] | 25 | |
| ヨーイング[″以内] | 20 | |
| 運動の平行度[μm以内] | 10 | |
| 剛性 | モーメント剛性:ピッチ [″/N・cm] |
0.05 |
| モーメント剛性:ヨー [″/N・cm] |
0.05 | |
| モーメント剛性:ロール [″/N・cm] |
0.05 | |
| 公差 | 平行度[μm以内] | 15 |
| バックラッシ[μm以内] | 1 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | - | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 1.6 |
