スペック ※生産終了品
| 基本項目 | 型式 | PMZG715-R24BG-PAP-L |
|---|---|---|

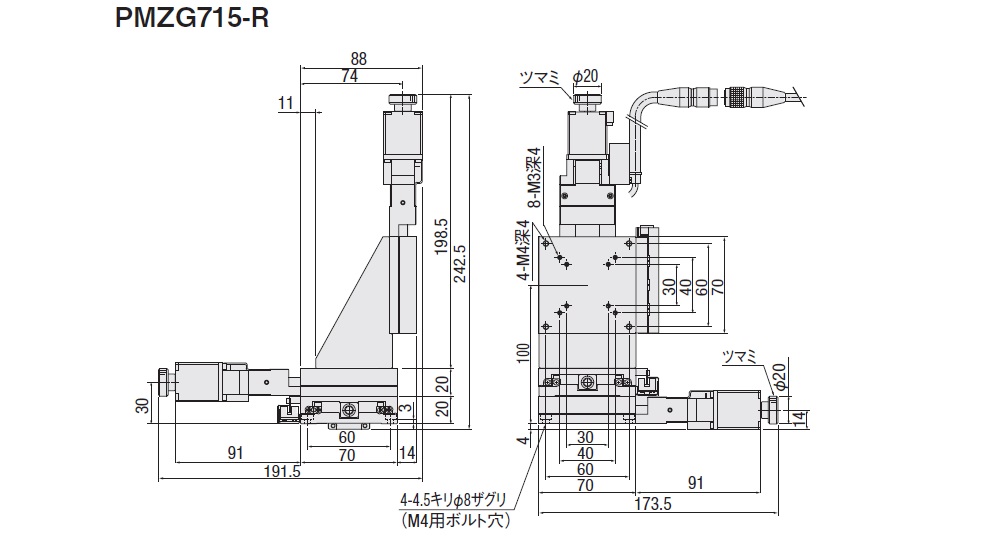

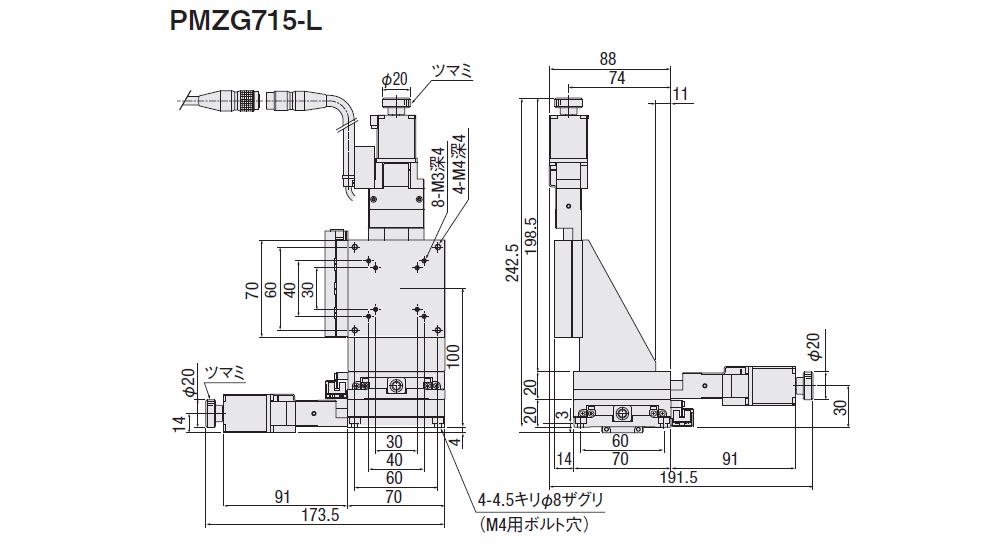

| CAD |
|
|
| 定価（1台） | 671,000円 | |
| 定価（2台～） | 615,000円 | |
| RoHS対応 | RoHS10物質対応 | |
| お知らせ |
生産終了製品：2024.8.31 継機：PMZG715シリーズ |
|
| 基本仕様Ⅰ | ステージ面サイズ | 70×70mm |
| 移動量[mm] | 15 | |
| 耐荷重[kgf] | 5 | |
| 耐荷重[N] | 49 | |
| ボールねじφ径 -リード[mm] |
φ6リード1 | |
| ガイド | リニアボールガイド | |
| 主材質 | ステンレス-無電解ニッケルメッキ処理 | |
| 基本仕様Ⅱ | センサカバー位置 | R位置 X軸:R Y軸:L Z軸:R |
| センサ電源電圧[V] | 24V | |
| センサ論理 | すべてN.O. | |
| 【コントローラ】 DS102/DS112 |
非対応 | |
| モータオプション | ステッピングモータ (αステップ_□28mm) (ARM24SAK) DC電源入力仕様 |
|
| 付属ケーブル | αステップ用ケーブル | |
| グリース交換 | フォンブリンYVAC2 (真空グリース) |
|
| MAXスピード [mm/sec] |
35 | |
| 分解能 | 1μm(1000P/R設定時) | |
| 停止精度 | 単軸精度仕様 一方向位置決め精度 [μm以内] |
6 |
| 単軸精度仕様 繰返し位置決め精度 [±μm以内] |
0.5 | |
| 単軸精度仕様 ロストモーション [μm以内] |
1 | |
| 移動精度 | 単軸精度仕様 真直度[μm以内] |
1 |
| 単軸精度仕様 ピッチング[″以内] |
15 | |
| 単軸精度仕様 ヨーイング[″以内] |
10 | |
| 公差 | 直角度(フルストローク) [μm以内] |
5μm以内 フルストローク(XY) |
| 単軸精度仕様 バックラッシ[μm以内] |
0.5 | |
| センサ | リミットセンサ | 有 |
| 原点センサ | 有 | |
| スリット原点センサ | - | |
| 重量 | 自重[kg] | 3 |
| 付属品 | 六角穴付ボルト | M4-8[4本] |
